摘要：探討熱電廠供熱系統峰荷熱源的設計熱負荷及基本設置方式，對熱電廠供熱系統峰荷熱源在設計、建設、運行中存在的問題及對策進行了分析。

關鍵詞：熱電廠供熱系統；  峰荷熱源；  基本熱負荷；  尖峰熱負荷

Problems and Countermeasures on Peak Shaving Heating Source of Heat-supply System of Cogeneration Power Plant

Abstract: The design heating load and basic setting pattern of peak shaving heat source of heat-supply system of cogeneration power plant are discussed.The problems and countermeasure in design，construction and operation of peak shaving heat source of heat-supply system of cogeneration power plant are analyzed.

Key words: heat-supply system of cogeneration power plant；peak shaving heat source；basic heating load；peak heating load

峰荷熱源是集中供熱系統(特別是熱電廠供熱系統)中必不可少的重要部分，對供熱系統運行的可靠性、經濟性具有重要作用。但在峰荷熱源的設計、建設和運行中，卻存在若干問題，研究并解決這些問題，可以提高供熱系統的供熱質量和經濟效益。

1 峰荷熱源的設計熱負荷

為提高熱電廠熱電機組的設備利用率及經濟性，應根據基本熱負荷及特性合理地選擇熱電機組的容量和類型，尖峰熱負荷由峰荷熱源承擔，構成以熱電聯供為基礎，熱電聯供與熱電分供相結合的熱量供應系統。在熱負荷高峰期，熱量大部分來自熱電廠(基本熱源)，不足部分由峰荷熱源供給。對于以城市供熱為主的集中供熱系統，熱電廠的最大供熱能力占供熱區域最大熱負荷的份額(熱化系數)宜為60%～70%，即峰荷熱源的設計熱負荷為最大熱負荷的30%～40%。

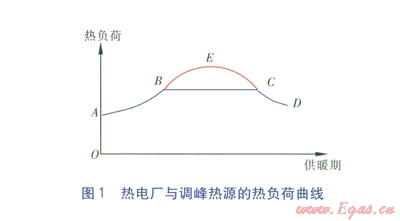

熱電廠與峰荷熱源的熱負荷曲線見圖l。由圖1可知，從供暖期開始至供暖期結束，基本熱負荷曲線為ABCD，當進入嚴寒期，峰荷熱源投入運行，尖峰熱負荷曲線為BEC。采用圖l的熱負荷曲線運行，熱電廠從供暖期開始至結束，承擔的熱負荷比較平穩。若尖峰熱負荷由熱電機組承擔，由此導致的多余電力消納將成為問題。

2峰荷熱源的基本設置方式^[1-2]

①設置方式1

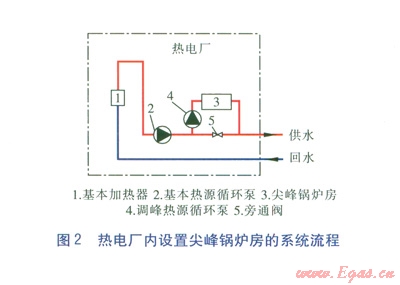

熱電廠內設置尖峰鍋爐房(系統流程見圖2)。由圖2可知，熱水經過基本加熱器加熱后進入熱網熱負荷主干線。當供暖期處于初末寒期時，旁通閥開啟，尖峰鍋爐房不投入運行。當進入嚴寒期時，旁通閥關閉，尖峰鍋爐房投入運行，基本加熱器出水經尖峰鍋爐房加熱至設計溫度，進入熱網主干線。對于這種設置方式，峰荷熱源的投資、運營方均為熱電廠。

②設置方式2

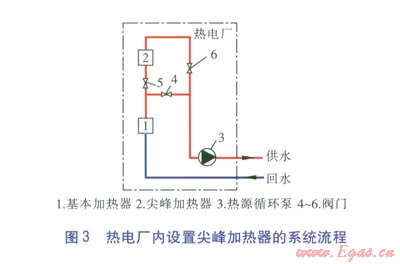

熱電廠內設置尖峰加熱器(系統流程見圖3)。由圖3可知，當供暖期處于初末寒期時，閥門4開啟，閥門5、6關閉，尖峰加熱器不投入運行。當進入嚴寒期時，閥門4關閉，閥門5、6開啟，尖峰加熱器投入運行。雖然采用尖峰加熱器作為峰荷熱源的造價較低且易于實現，但尖峰加熱器需較高參數的蒸汽，對發電量有一定影響。對于這種設置方式，峰荷熱源的投資、運營方均為熱電廠。

③設置方式3

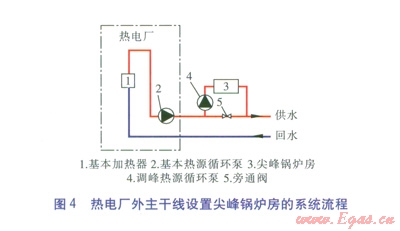

熱電廠外主干線設置尖峰鍋爐房(系統流程見圖4)。由圖4可知，熱水經過熱電廠內基本加熱器加熱后進入熱網主干線。當供暖期處于初末寒期時，旁通閥開啟，尖峰鍋爐房不投入運行。當進入嚴寒期時，旁通閥關閉，熱電廠出水經尖峰鍋爐房加熱至設計溫度。對于這種設置方式，峰荷熱源的投資、運營方均為供熱公司。

④設置方式4

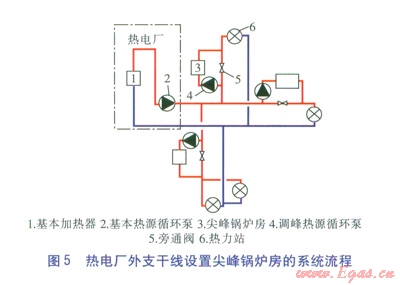

熱電廠外支干線設置尖峰鍋爐房(系統流程見圖5)。由圖5可知，與設置在熱電廠外主干線的峰荷熱源不同之處為尖峰鍋爐房設置在熱網的支干線上，尖峰鍋爐房負責某個分支的尖峰熱負荷。尖峰鍋爐房可以新建，也可以利用原有小區的供熱鍋爐房。對于這種設置方式，峰荷熱源的投資、運營方均為供熱公司。

3 存在問題

3.1設計、建設

①設計標準的缺失

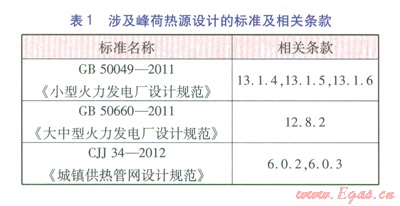

目前，涉及峰荷熱源設計的標準及相關條款見表1。針對小型火力發電廠，GB 50049-2011第13.1.4條、l3.1.5條、l3.1.6條，對熱化系數、峰荷熱源設置方式進行了有關規定，但對峰荷熱源設置方式的規定不十分明確具體，使得設計人員在執行中的自行處理和可選擇性余量過大。針對大中型火力發電廠，GB 50660-2011只在第12.8.2條規定：熱網尖峰加熱器應根據熱負荷性質、輸送距離、當?shù)貧夂蚝蜔峋W(wǎng)系統等因素綜合研究確定是否裝設。并未考慮其他峰荷熱源形式以及尖峰加熱器所需抽汽對發電量的影響。CJJ 34-2012的6.0.2條、6.0.3條僅涉及了基本熱源與峰荷熱源的運行調節方式。

由以上分析可知，GB 50049-2011、GB 50660-2011側重于熱電廠的設計，而CJJ 34-2012則側重于熱網設計。目前缺少一項統籌考慮熱電廠供熱系統的設計標準，特別是針對峰荷熱源的設計內容。

②設計建設單位的接口問題

熱電廠供熱系統由熱源、熱網、熱用戶組成，缺一不可，3個部分的技術參數應相互銜接，規模容量應匹配。但實際上，熱電廠設計由電力系統的設計單位承擔，熱網設計由市政建設部門的設計單位承擔，即熱電廠供熱系統由兩個平行的設計單位分別設計，各設計單位僅對各自的設計范圍負責，這易導致設計單位之間的接口存在問題。

熱電廠由電力行業投資建設，熱網由市政行業投資建設。對于峰荷熱源投資、運營方均為供熱公司的情況，若峰荷熱源的投入資金難以落實，峰荷熱源建設將滯后甚至難以上馬，尖峰熱負荷則由熱電廠承擔，由此導致的多余電力消納將成為問題。

3.2 運行

峰荷熱源的運行時間短，且為變負荷運行。當峰荷熱源售熱價格與基礎熱源售熱價格相同時，若峰荷熱源的投資、運營方均為熱電廠，尚可平衡盈虧，反之運營方將虧損，影響運營的積極性。

4 對策

①設計、建設

建議編制單獨的有關熱電廠供熱系統(包含峰荷熱源)的設計標準(國家標準)，由電力行業、市政行業和有關院校共同編制。在熱電廠供熱系統初步設計后，組織電力設計單位、市政設計單位間的設計聯絡會，共同解決與峰荷熱源有關的設計問題。建議修編《熱電聯供規劃設計手冊》，增寫“峰荷熱源”一章，并在熱能動力與建筑環境工程專業的熱電聯供教材中，增寫與峰荷熱源有關的內容。

在熱電聯供項目規劃中增寫與峰荷熱源有關的內容，審查熱電聯供項目規劃時把峰荷熱源作為重點審查內容。在核準熱電聯供項目時，把峰荷熱源與基本熱源的建設捆綁核準，以確保峰荷熱源建設資金的落實，確保工期。

②運行

根據峰荷熱源的運行時間及變負荷特性，制定合理的峰荷熱源售熱價格或熱價補貼，促進運營方的積極性。組建城市熱源管理公司，統一管理熱源和熱網，從內部平衡盈虧，目前國內已經有熱電公司向下延伸業務，投資熱網，管理熱網。

參考文獻：

[1] 劉志真.熱電聯產[M].北京：中國電力出版社，2006：106-118.

[2] 張開菊，劉偉亮，宋偉，等.熱力網與供熱[M].北京：中國電力出版社，2006：94-100.

本文作者：崔占忠 陳冠益 郭曉克 徐坤

作者單位：天津大學環境科學與工程學院中國電力工程顧問集團東北電力設計院
