地下儲罐液化石油氣儲配站泄漏事故應急措施

摘 要

介紹了地下儲罐液化石油氣儲配站突發泄漏事故時所采取的應急處置程序、操作規程、堵漏方法，列舉了演練實例。
摘要：介紹了地下儲罐液化石油氣儲配站突發泄漏事故時所采取的應急處置程序、操作規程、堵漏方法，列舉了演練實例。
關鍵詞：地下儲罐；液化石油氣儲配站；泄漏；應急措施；堵漏
Emergency Measures of Leakage Accidents for Underground Storage Tank in LPG Storage and Distribution Station
LIN Rong-fang
Abstract：The emergency disposal procedures，operating rules and plugging methods for dealing with sudden leakage accidents of underground storage tank in LPG storage and distribution station are introduced，and the exercise example is cited.
Key words：underground storage tank；LPG storage and distribution station；leakage； emergency measures；leakage plugging
1 概述
    臺州市江北燃氣有限公司為臺州燃氣有限公司下屬子公司，其液化石油氣儲配站位于臺州市章安鎮華景村邊，儲配站東面為河道，南面西面為橘樹園，北面為82省道。站邊河道寬近20m，可作為消防水源。站內有50m3臥式儲氣罐2臺、20m3臥式殘液罐1臺，采用地下儲罐形式，燃氣管道全部安裝在地面。為了增強公司員工應對突發事故的應急能力，也為了更好地充實、改進和完善公司的安全生產事故應急救援機制和操作規程，每年經常組織多種形式的消防滅火和液化石油氣泄漏搶險演練。
2 泄漏事故主要種類
    液化石油氣泄漏事故主要有以下9種：儲罐大面積破裂，液化石油氣瞬時泄放；儲罐局部裂口，瞬時點燃引發噴射火焰；儲罐進出口閥門第一道法蘭發生泄漏或泄漏著火；站區管道或閥門發生泄漏或泄漏著火；灌裝車間發生泄漏；壓縮機房、烴泵房發生泄漏；卸車臺發生險情；液化石油氣槽車發生險情；瓶裝液化石油氣供應站發生泄漏。
3 預防和應急措施
3.1 處置各類事故的一般規定
3.1.1搶修等級的劃分
   ① 特級搶修
   a. 燃氣儲罐第一道閥門、法蘭大面積泄漏。
   b. 在燃氣生產、運行、經營、運輸過程中發生爆炸、火災。
    e. 液化石油氣槽車罐體泄漏、緊急切斷閥失靈，車輛事故導致泄漏、罐體傾覆等。
    d. 因燃氣管道泄漏或設備故障造成3人及以上中毒或燒傷，或發生人員死亡的事件。
    ② 一級搶修
    a. 因燃氣管道泄漏或設備故障，造成人員疏散或影響居民正常生活、生產。
    b. 因燃氣管道泄漏或設備故障造成3人以下中毒或燒傷事件。
    e. 燃氣儲罐區、灌裝區發生非第一道閥門因素的大面積泄漏。
    ③ 二級搶修
    a. 液化石油氣儲罐區、灌裝區閥門、槽車其他部位(除特級、一級規定之外)的泄漏。
    b. 因燃氣管道泄漏或燃氣重點設備故障造成氣源停止供應。
   ④ 三級搶修
   因燃氣管道泄漏或重點設備故障造成整機不能運行。
3.1.2報警和搶險準備
    發現有異味或報警器嗚叫，確認為液化石油氣泄漏時，應立即向報警組報警，并向站長報警。站長組織全體人員作搶險準備，所有人員要穿戴全棉衣服，化纖衣服要淋濕，站長同時向總公司報警，必要時向119救助。搶修組立即關閉所有儲罐的緊急切斷閥，切斷有關電源，停止壓縮機、烴泵等設備運轉，立即查明泄漏點和損壞部位。滅火組作好滅火準備(準備滅火器，放好消防水龍帶等)及防毒、防爆準備(準備防毒面具、防火服等)，啟動水泵，開啟消防水龍帶。
3.2 事故現場應急處置程序
    ① 凡發生二級以上(含二級)搶修，各子公司應按事故等級向相關領導報告事發基本情況和初步判斷的搶修等級，由總公司啟動聯動機制，運行相應等級的搶修組織指揮體系，負責處置事故搶修。發生三級搶修由各子公司自己負責處置。
    ② 公司應立即成立現場指揮組。采取一定措施，控制事態的發展和升級：
   a. 劃定事發現場安全警戒區域。
   b. 采用檢測手段，監測現場泄漏變化情況，判斷泄漏或故障部位。
    c. 如事故現場有人員傷亡的，應首先組織力量全力搶救傷員，協助就近送入醫院搶救。
    ③ 公司現場指揮組立即通知部門領導，匯報給該等級的總指揮、副總指揮，并聽從總指揮的指令，通知相應成員趕赴現場或待命。同時根據指令，向臺州市建設規劃局椒江分局報告事發情況。
    ④ 協助部門應立即派人趕赴現場，了解事態發展情況，協助處置單位采取必要措施。搶修組織指揮體系成員接到指令后，應立即執行指令，向指揮部報到。
    ⑤ 指揮部成立后，現場指揮應立即向總指揮報告以下內容：事發情況、泄漏現場燃氣濃度、已采取的措施、擬實施的意見和建議、需要協調配合的問題。總指揮根據現場指揮的匯報，主持召開指揮部會議，首先確定搶修等級。根據等級和事態狀況確定搶修方案，分配工作任務。搶修方案一般包括以下內容：
    a. 處置事故、排除隱患或故障的技術措施或重點內容。
    b. 搶修過程中正常的生產、輸配、供應保障。
    c. 搶修需要的人力、設備、物資數量、布局、調運來源、要求到位時間與地點。
   d. 需要外部配合、協助和聯系的工作。
   e. 需要警戒的范圍。
   f. 人員、設備疏散的方向、地點。
    g. 后勤保障措施等。
   搶修方案可視情況以口頭或書面材料形式形成，現場記錄員應作好記錄。
   ⑥ 各組組長應按搶修方案內容，認真落實應承擔的各項工作任務。安全監護組應迅速建立警戒區，動員警戒區內無關人員撤離。
   后勤接待組應及時引導撤離人員轉移至安全地帶，如事故現場有人員傷亡，應首先組織力量全力救護處理傷員，協助就近送入醫院搶救。
    消防作業組應根據火險情況，迅速確定滅火對策，用水槍和干粉滅火器控制火勢蔓延。
   搶險作業組應密切關注火場情況，部分人員用水槍不斷沖釋地面上的泄漏物和空中的液化石油氣蒸氣云[1]，另一部分人員作好一切必要的準備，一旦火勢撲滅，馬上進行對泄漏源的封堵。
   各組應及時向總指揮反饋處置結果或情況。處置過程中如出現新隋況、新問題，應迅速匯報給總指揮，提交指揮部討論，保證指揮部運作正常。
   ⑦ 后勤接待組同時應加強對現場新聞單位的引導，由總指揮或授權人根據搶修進度統一發布搶修新聞。
   ⑧ 搶修過程中，現場指揮應根據情況，向指揮部提出搶修降(或升)級的建議。經指揮部確認后，由總指揮決定搶修降(或升)級。如搶修降級，指揮組織體系相應降級。
   ⑨ 搶修工作結束時，如指揮部已經撤離現場，現場指揮組應及時將生產恢復情況報生產調度中心。生產調度中心應將恢復情況及時報告總指揮、副總指揮。

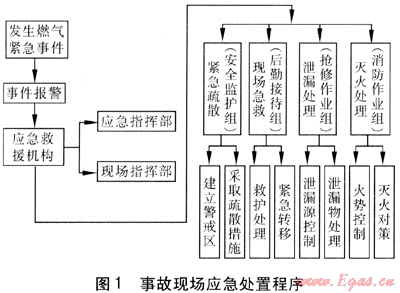

   ⑩ 具體的事故現場應急處置程序見圖1。

4 泄漏事故演練示例
    ① 發現2號儲罐出口第一道閥門前法蘭組間發生泄漏并起火，立即啟動報警器，停止站內所有設施、車輛的運行，熄滅周圍一切火種，同時站長向公司和119報警；總公司啟動聯動機制，按照應急事故特級搶修要求，建立指揮組織體系；后勤接待組人員馬上救護處理傷員。
    ② 消防作業組人員立即啟動消防水系統，對所有儲罐進行持續冷卻，同時用大量的噴霧水流驅散站內的液化石油氣蒸氣云。
    ③ 安全監護組人員迅速測定警戒范圍，建立警戒區(上風向40m，下風向50m)，設立警戒標志，派專人在82省道上用紅旗警示，禁止車輛通行；警戒區內控制火險，消除火種，禁止車輛通行；建立安全區，有效組織群眾疏散。
    ④ 搶修作業組人員應著防火隔熱服，戴上防毒面具，迅速地關閉2號儲罐出口相關的所有閥門，同時對搶修人員實施水霧保護。

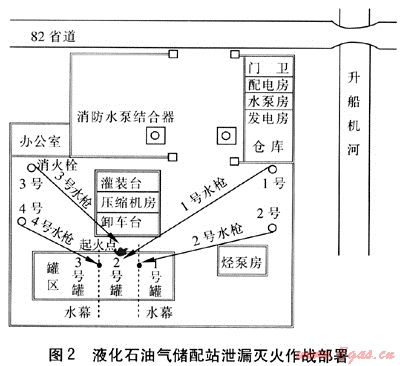

    ⑤ 消防作業組同時根據圖2的滅火作戰部署作業。
    2號水槍在1號罐、2號罐之間，4號水槍在2號罐、3號罐之間圍繞著火點大量噴水形成水幕；1號水槍、3號水槍圍繞著火點前后大量噴水。大量的水噴射，除了有阻隔作用外，主要靠其汽化窒息火焰，也有沖釋液化石油氣的作用。對于液化石油氣，由于水蒸氣的存在，爆炸范圍會變窄，爆炸下限會上移，火災現場的爆炸可能性將得到一定程度的降低；同時保護儲罐和燃氣管道不受過強的烘烤，避免其他儲罐和燃氣管道由于過熱發生次生爆炸事故。

    ⑥ 在大量噴水冷卻火區周圍現場一段時間后，向著火點噴干粉滅火劑，阻斷空氣與火焰及液化石油氣的繼續接觸，直至熄滅火焰。
    ⑦ 堵漏搶修人員在水霧保護下，身著防火隔熱服，戴上防毒面具，利用專用的堵漏工具，采用帶壓注膠堵漏方法，迅速堵塞漏洞，止住液化石油氣的泄漏；與此同時，消防作業組人員仍需繼續大量噴水冷卻火區周圍儲罐和燃氣管道等設施；從地面低洼處白下而上，反復沖掃驅散站內的液化石油氣蒸氣云。
    ⑧ 適時組織倒罐，用烴泵將液化石油氣倒至相鄰空罐或槽車內，以減小著火罐內壓力，減緩泄漏速度。室內組織通風，打開窗戶讓其自然排出。
    ⑨ 用燃氣檢漏儀檢測站內每個角落的液化石油氣濃度，發現濃度超標處，用水槍從低洼處自下而上，反復沖掃驅散，以降低液化石油氣濃度。經事故搶險應急指揮部確認后，宣布搶險工作完畢，期間要清點參加搶險人員的人數和裝備。要求留人觀察泄漏部位狀況，加強站內的巡查工作。
5 堵漏方法介紹
5.1 常用堵漏方法[2]
    ① 棉布包扎法就是用棉布或棉線條捆扎泄漏部位，利用液化石油氣的低溫效應，使淋濕的棉布或棉線條結冰，從而達到堵漏的目的。
    ② 鋼帶抱箍法就是用內側襯有橡膠密封條的鋼帶抱箍蓋住泄漏部位，再用螺栓緊固，從而達到堵漏的目的。需根據廠站管道的實際情況，預制幾檔尺寸的鋼帶抱箍備用。
    ③ 帶壓注膠法就是利用泄漏部位的外表面與夾具構成的密封空間，用專用工具注入密封劑，從而達到堵漏的目的。需根據廠站管道的實際情況，對于重點防范部位應預制專用夾具備用。
   ④ 在現場條件許可的情況下，應該直接使用關閉閥門、棉布包扎法、鋼帶抱箍法、帶壓注膠法等方式控制泄漏。同時采取倒罐措施，用烴泵將液化石油氣倒至相鄰空罐或槽車內。
    ⑤ 當現場條件無法直接使用棉布包扎法、鋼帶抱箍法、帶壓注膠法等控制泄漏時，應該采取向儲罐底部注水的方法。采取該方法時，應綜合考慮注水的溫度、壓力、水量及流速，確保注入的水維持在控制泄漏的最低限度。
5.2 帶壓注膠堵漏法
   ① 帶壓注膠堵漏法系統組成

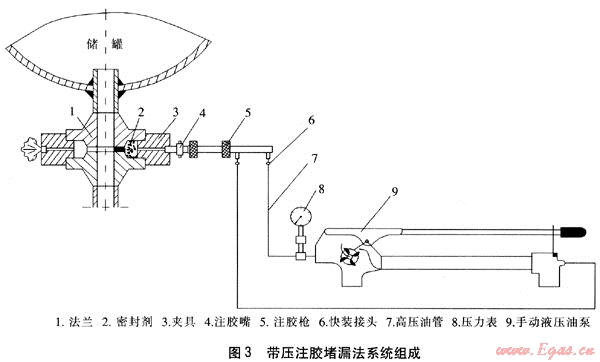

   帶壓注膠堵漏法系統組成見圖3。

   ② 帶壓注膠堵漏法基本程序
   a. 根據泄漏法蘭部位形狀，預制專用夾具。從廠站設施實際出發，對于重點防范部位，應盡早預制。
   b. 安裝專用夾具和注膠嘴。
   c. 在注膠槍的劑料筒內充裝密封膠，并與槍體連接、擰緊。
    d. 啟動手動液壓油泵，控制壓力表均勻升降。
    e. 當壓力表壓力只升不降時，表示密封膠已注射完畢，停止油泵加壓工作。
    f. 將注膠槍的注射桿恢復到原位，松開劑料筒與槍體。
    g. 若密封膠劑量不夠，再按第c條要求重復進行操作，直至堵住泄漏。
   ③ 帶壓注膠堵漏法操作注意事項
   帶壓堵漏注射密封膠時，一般先從泄漏部位對面開始注射密封膠，然后從左右兩側注射，最后從正面注射密封膠。泄漏一旦停止，應終止注膠，以防密封膠被注入到泄漏設備和管道中。
6 結語
    根據我們這幾年的泄漏搶險演練經驗，棉布包扎法較適用于罐體、法蘭角焊縫的堵漏，鋼帶抱箍法較適用于燃氣管道的堵漏，帶壓注膠法較適用于法蘭組間的堵漏。
參考文獻：
[1] 彭世尼，周廷鶴.燃氣泄漏與擴散模型的探討[J].煤氣與熱力，2008，28(11)：B09-B17.
[2] CJJ 51—2006，城鎮燃氣設施運行維護和搶修安全技術規程[S].

(本文作者：林榮方 臺州燃氣有限公司 浙江臺州 318000)
