摘 要

摘　要：結合兩個實際案例，分析使用燃氣熱水器導致一氧化碳中毒的原因，提出了防范措施。關鍵詞：燃氣熱水器； 煙氣排放； 一氧化碳中毒Analysis Reason for Poisoning from Use of

摘　要：結合兩個實際案例，分析使用燃氣熱水器導致一氧化碳中毒的原因，提出了防范措施。

關鍵詞：燃氣熱水器；  煙氣排放；  一氧化碳中毒

Analysis Reason for Poisoning from Use of Gas Water Heater

Abstract：The reason for carbon monoxide poisoning caused by use of gas water heater is analyzed with two real cases，and the preventive measures are proposed．

Keywords：gas water heater；flue gas emission；carbon monoxide poisoning



1　使用燃氣熱水器中毒原因概述

近年來，安徽省燃氣熱水器安全事故頻發，給用戶造成極為慘痛的后果。據分析研究，事故發生的根本原因均與排煙有關。本文以合肥市為例，列舉兩個案例加以說明。

數起事故發生是由于違規將自然排氣式熱水器安裝在浴室干區(洗浴區稱為濕區)內，未安裝煙道，均為冬季使用時對外窗戶密閉，燃燒惡化，一氧化碳含量不斷增加，干區與濕區雖有隔斷，但密封效果不好，含一氧化碳的煙氣不斷滲入洗浴區(濕區)，導致沐浴者一氧化碳中毒死亡。另兩起事故雖然安裝了煙道，但由于煙道安裝不符合規范要求，仍然造成沐浴者一氧化碳中毒死亡。廣大用戶均了解未安裝煙道易導致中毒，但已安裝煙道甚至是安裝了強制排氣式煙道仍導致中毒身亡，其原因使得部分專業人員深感困惑。在此非常有必要分析具體原因，警示大家，達到杜絕慘痛事故發生的目的。

2　案例一

2.1　事故由來及現場勘驗

事故發生于2007年2月17日，地點為合肥市肥東縣某小區某棟住宅樓一層103室，居民H在衛生間淋浴室洗澡時發生窒息死亡事故，經法醫鑒定系一氧化碳中毒所致。

事故現場為居室北面衛生間，面積約4.094m²，凈高為2.36m。

為了保暖，用戶用塑鋼玻璃門窗將衛生間隔斷成干區和濕區兩區間，干區內西面的墻上安裝了一臺自然排氣式燃氣熱水器，熱水器下方放置了一個液化石油氣鋼瓶，為熱水器提供燃氣。濕區為淋浴室，加封了吊頂。

用于隔斷干區和濕區的門、窗和頂板之間存在較大的間隙，對干區和濕區之間的空氣流通起不到密封作用。

因天氣寒冷，事故發生時，衛生間通向客廳的門和面向室外的鋁塑合金窗均緊閉并密封完好。

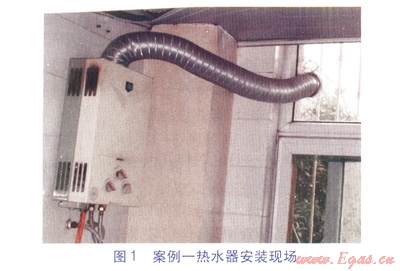

熱水器頂部距離地面2.18m，距離衛生間塑料扣板吊頂0.18m，排煙管道公稱直徑為100mm，在熱水器上端垂直向上后轉為水平狀態向北伸出窗戶(熱水器排煙1：3距水平煙道中心線為110mm)，伸出窗外的煙道端口無防止倒風和雨水的裝置。事故熱水器的側面通風柵口有較多黑色煙漬，且熱水器上方衛生間吊頂的塑料扣板被高溫煙氣熔蝕。熱水器安裝現場見圖1。



2.2　室內空氣中一氧化碳來源分析

①排氣管垂直部分過短

液化石油氣主要由丙烷、丙烯、丁烷、丁烯組成，經計算，燃燒后的煙氣在標準狀態(0℃、l01.325kPa)下其平均密度與空氣一致。煙氣的溫度一般為110～130℃，在此煙氣溫度取值為110℃，根據理想氣體狀態方程進行計算，該溫度下的煙氣密度為冬季環境下(溫度為0℃)空氣密度的71％，只有一定量的排煙管道垂直高度，才能產生足夠的抽力，使得該熱水器在最大熱負荷時生成的煙氣完全排到室外。

為了滿足煙氣完全排出室外要求，國家標準GB 6932—2001《家用燃氣快速熱水器》附錄A《家用燃氣快速熱水器安裝技術要求》中的通用要求A4．1．3-d規定，防倒風罩以上的排氣管室內垂直部分不得小于250mm。但該熱水器排氣管垂直部分過短，僅為110mm，不能保證排氣管的排氣抽力，從而使得部分高溫煙氣從熱水器上部通風柵口泄漏并排入室內。

②排氣管頂端未設置防倒風裝置

GB 6932—2001《家用燃氣快速熱水器》附錄A《家用燃氣快速熱水器安裝技術要求》A4．1．3-e規定，排氣管頂端必須安裝有效的防風、雨、雪的風帽。合肥地區冬季多北風，該用戶浴室窗戶朝北，伸出窗外的煙道端口無防止倒風和雨水的裝置(防風、雨、雪的風帽)。北風較強時使用熱水器，由于煙道系統排氣不暢，極易出現倒風，致使燃氣燃燒產生的煙氣不能有效排到室外，部分高溫煙氣從熱水器上部通風柵口泄漏并排入室內。

部分高溫煙氣排入室內造成室內缺氧導致熱水器燃燒狀況惡化，隨著熱水器工作時間增加，煙氣中一氧化碳含量也大幅度增加。之所以可以判定部分煙氣進入室內，是因為熱水器的通風柵口黑色煙漬以及上方被熔蝕塑料扣板為以上觀點提供科學證據。

2.3　導致用戶一氧化碳中毒身亡的原因

因為事故時天氣寒冷，衛生間與外界的門窗為緊閉狀態，違規安裝在衛生間內的燃氣熱水器排煙管道排氣不暢，使用時液化石油氣燃燒產生的煙氣不能有效排放到室外(其中部分煙氣排入室內)。隨著長時間使用，導致燃氣熱水器燃燒狀況惡化，煙氣中一氧化碳含量急劇增加，同時室內空氣中的一氧化碳含量也不斷增加，最終使得使用者中毒身亡。

2.4　小結

①安裝場所不符合規范要求

事故現場的淋浴室雖然用塑鋼玻璃門窗隔斷成兩個區域，但由于隔斷不能密封其內部空氣流通，因此淋浴室與衛生間仍被視為同一區域。事故熱水器為自然排氣式燃氣熱水器，安裝在衛生間內部，不符合GB 6932—2001《家用燃氣快速熱水器》附錄A《家用燃氣快速熱水器安裝技術要求》A2．3中浴室內不得安裝自然排氣式熱水器的要求。

②排氣管安裝不符合規范要求

事故燃氣熱水器排氣管安裝不符合GB 6932—2001《家用燃氣快速熱水器》附錄A《家用燃氣快速熱水器安裝技術要求》A4．1．3中防倒風罩以上的排氣管室內垂直部分不得小于250mm以及排氣管頂端必須安裝有效的防風、雨、雪的風帽的要求。此種情況下，極易出現在使用熱水器時，由于煙道排氣不暢，甚至出現倒風，致使燃氣燃燒產生的煙氣不能有效排到室外。

3　案例二

3.1　事故由來及現場勘驗

事故發生于2013年3月30日，地點位于合肥市香樟花園小區某棟住宅樓一層l06室(房主將該住宅改造成小旅館)，法醫鑒定其內住宿的旅客Z死亡及旅客C受傷的原因系一氧化碳中毒。

Z和C就寢的客房面積僅6.6m²，系由該用戶(房主)將原本為廚房的房間私自改為供他人居住的客房。該客房內有天然氣戶內管道、膜式燃氣表和強制排氣式燃氣熱水器。

該客房內安裝的熱水器接駁的熱水出水端在該客房對面的衛浴間內，可供住宿的所有人洗浴。

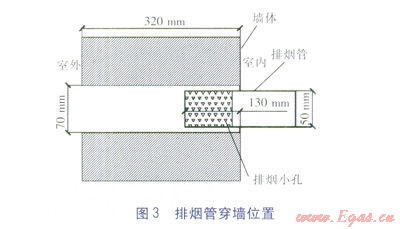

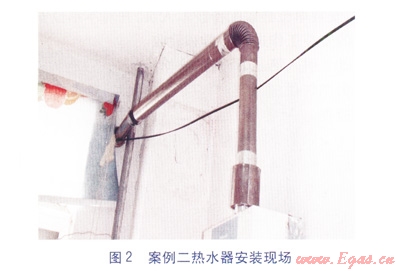

熱水器安裝現場見圖2。熱水器的排氣管為公稱直徑50mm的不銹鋼管，結構為防風式，最外端封實而不排煙氣，排煙氣依賴管前段側面開設的多個小孔(見圖3)。墻孔直徑為70mm，穿墻孔內壁與排氣管之間的間隙只是用松軟的衛生紙堵塞，且一部分已經脫落，導致密封效果喪失(見圖2)。



經測量，進入穿墻孔的排氣管長度只有130mm，并沒有伸出厚度為320mm的穿墻孔，開有多個小孔的排氣管最外端實際仍處于穿墻洞內。涉案熱水器工作時煙氣只能排入穿墻孔洞內(詳見圖3)。



3.2　室內空氣中一氧化碳來源分析

熱水器為強制排氣式燃氣熱水器，需要安裝的房間(場所)留出通風口(給氣口)。由于一樓臥室私密性需要，房客人住后通常關閉房門及窗戶，此時沒有留出通風口(給氣口)。

當強制排氣式熱水器工作時，排煙電動風機向室外排送煙氣的同時也會在相對密閉的室內產生低于室外大氣壓力的微負壓，易造成墻孔內煙氣回灌的趨勢。

由于熱水器開有排煙小孔的排氣管最外端并沒有伸出穿墻孔外，熱水器工作時煙氣只能排入穿墻孔內。由于室內大氣壓力低于室外大氣壓力，排入穿墻孔內的煙氣一部分從墻孔與排煙管周邊沒有密封的空隙處被吸入室內，造成燃燒狀況惡化。當燃氣熱水器不斷工作時(事故當天該旅館內住宿了11人)，回灌到該房間內的煙氣中一氧化碳含量不斷升高，最終導致居住在該房間內的兩名人員中毒。

3.3　小結

①由于燃氣熱水器在燃燒時需要良好的通風(給、排氣)條件，以避免發生一氧化碳中毒事故，國家相關標準對熱水器的安裝及使用作出了明確的規定，包括：

a．GB 50028—2006《城鎮燃氣設計規范》第10．4．2條(強制性條文)：居民生活用氣設備嚴禁設置在臥室內。

b．GB 50028—2006《城鎮燃氣設計規范》第10．4．5條：燃氣熱水器應安裝在通風良好的非居住房間、過道或陽臺內。

c．GB 6932—2001《家用燃氣快速熱水器》附錄A《家用燃氣快速熱水器安裝技術要求》條文：

A2．1：沒有給排氣條件的房間不得安裝自然排氣式和強制排氣式燃氣熱水器。

A2．4：下列房間和部位不得安裝熱水器：臥室、地下室、客廳。

本案例的業主在房間改造時，嚴重違反《城鎮燃氣設計規范》、《家用燃氣快速熱水器安裝技術要求》等規定，將安裝有燃氣熱水器及其管路系統的廚房改為臥室供住宿者居住，構成房間內人員中毒的先決條件。

②為使燃氣熱水器在燃燒時產生的一氧化碳及時有效地排到室外，不對人生命造成危害，國家相關標準還對燃氣熱水器的排煙條件及其安裝要求作出了嚴格的規定，包括：

a．GB 50028—2006《城鎮燃氣設計規范》第10．7．1條(強制性條文)：燃氣燃燒所產生的煙氣必須排出室外。

b．GB 6932—2001《家用燃氣快速熱水器》附錄A《家用燃氣快速熱水器安裝技術要求》條文：

A3．2：裝有強制排氣式燃氣熱水器的房間應設給氣口。

A4．2．2：排氣管穿墻部分的間隙和排氣管之間的連接處應密封，排氣管連接處應牢固，不得泄漏煙氣。

本案例的燃氣熱水器的排煙管安裝存在嚴重違規現象和事故隱患。涉案熱水器的安裝嚴重違反了國家相關標準GB 50028—2006《城鎮燃氣設計規范》和GB 6932—2001《家用燃氣快速熱水器》附錄A《家用燃氣快速熱水器安裝技術要求》，導致房間內一氧化碳積聚而且一氧化碳含量不斷升高，是造成室內人員中毒傷亡的根本原因。

4　使用燃氣熱水器發生中毒事故的情形

①無證私自安裝改裝燃氣熱水器

目前市場上銷售燃氣熱水器的企業和門店眾多，其委派的熱水器安裝工很難保證全都具備合法的安裝資質和專業技能。還存在用戶私自將人工煤氣或液化石油氣熱水器改造為天然氣熱水器，以及私自請人將已安裝完畢的熱水器挪位、改裝等問題。

②燃氣熱水器投入運行前無任何驗收程序

燃氣熱水器安裝完畢，安裝工試用片刻，只要出熱水就視為合格，投入運行前無任何驗收程序。

③大多數用戶從不閱讀熱水器使用說明書

經調查，熱水器用戶九成以上從未認真閱讀過使用說明書，只懂得調節氣量和水量大小。

④對不正確安裝使用熱水器后果估計不足

目前，合肥市向居民用戶供應的燃氣只有液化石油氣和天然氣，居民均能認識到這兩種燃氣易燃易爆但沒有毒性，一旦泄漏，即可嗅到強烈的臭味。很少居民用戶能夠正確認識到燃氣熱水器工作狀況惡化時，導致中毒的罪魁禍首不是燃氣本身而是煙氣中的一氧化碳。

⑤無制度性的安全檢查和維護機制

由于燃氣熱水器屬于用戶自行購置的燃氣設備，只有運行發生功能性故障時用戶才會向熱水器生產廠家的維修服務部報修，無任何制度性的安全檢查、保養維護機制。

5　使用燃氣熱水器中毒事故的防范措施

①理順銷售與安裝的關系

燃氣熱水器銷售單位必須委托具備安裝資格的單位進行燃氣熱水器安裝業務，安裝規程中的法律責任由安裝單位承擔。

②加強安裝單位及安裝人員管理

燃氣熱水器安裝單位及安裝人員必須獲得相應資格，安裝單位必須配備技術人員，并對本單位安裝工人的安裝工作進行監督和驗收。

③引入第三方驗收、安檢機制

由燃氣供應部門參與驗收并備案，日常安檢時一并檢查。

④向用戶明確警示

燃氣熱水器生產廠家應將安裝要求及使用說明書按規范編制，并將警示語以大字彩印形式張貼在熱水器旁的顯著位置，以警示用戶。

⑤立法

燃氣主管部門應向人大建議立法，對無證私自安裝、改裝燃氣熱水器導致人身傷亡的人員追究刑事及民事責任。





本文作者：王成慶

作者單位：合肥燃氣集團有限公司
