天然氣高壓管網余壓冷電聯供系統研究

摘 要

分析天然氣管網壓力能利用潛力,研究將天然氣余壓分布式用于發電-制冰、發電-CNG 加壓、發電-生產LNG 冷電聯供工藝。

 摘 要:分析天然氣管網壓力能利用潛力,研究將天然氣余壓分布式用于發電-制冰、發電-CNG加壓、發電-生產LNG冷電聯供工藝。

關鍵詞:天然氣余壓;  冷電聯供;  壓力能

Research on Cooling and Power Generation System Using Excess Pressure from Natural Gas High-pressure Network

AbstractThe utilization potential of pressure energy from natural gas network is analyzedThe distributed applications of natural gas excess pressure to cooling and power generation system for power generation-icepower generation-CNG pressurization and power generation-LNG are researched

Keywordsnatural gas excess pressurecooling and power generationpressure energy



1 天然氣高壓管網調壓過程余壓潛力

在天然氣管網的建設中,管網輸送的安全性和經濟性一直是人們關注的問題。為了節省管材施工費用,天然氣采用高壓輸送,國外長輸管道的輸送壓力多數都在10MPa以上,國內陜京二線和西氣東輸等管道的設計壓力也都達到了10MPa

天然氣以高壓的形式輸送至各大城市門站,經過調壓裝置調壓至下游用戶需要的壓力后進入城市管網供給用戶。在調壓的過程中,天然氣會產生很大的壓力降和溫度降,過程中壓力降可借助膨脹發電設備進行發電,溫度降為需要冷能的工藝或系統提供了可能。若輸送管道壓力為10MPa,下游用戶需求壓力為0.4MPa,則天然氣(甲烷)的比壓力火用為498.94kJkg。有資料顯示,2006年西氣東輸管道共計供氣9.9×109m3,折合甲烷質量為7.06×109kg,以此為例,則每年可回收的壓力能為3.52×1012kJ,相當于裝機容量為111.71MW的電站1年的發電量。因此,若能夠有效地將這部分壓力能進行分布式回收利用,將在很大程度上降低管網的運行成本和提高能源綜合利用率。

2 余壓冷電聯供分布式利用

目前余壓回收可用于發電[1]、空氣分離、制冰[2]、制取干冰、橡膠粉碎[3]、冷水空調、冷庫、天然氣液化[4-5]CNG加壓[6]、海水淡化等領域,其中余壓發電、CNG加壓、天然氣液化、冷水空調及冷庫等技術相對成熟。為了提高能源綜合利用效率,根據“溫位對口,梯級利用”等原則,可以采用天然氣高壓管網余壓分布式利用。

2.1 余壓分布式用于發電-制冰

輸送至門站的高壓天然氣可以經過膨脹裝置進行回收發電,可滿足門站內生產、辦公設施對電能的需求,多余的電力驅動壓縮機制冰,也可以利用天然氣調壓后的冷能用于制冰工藝,因此可以將余壓用于發電-制冰。

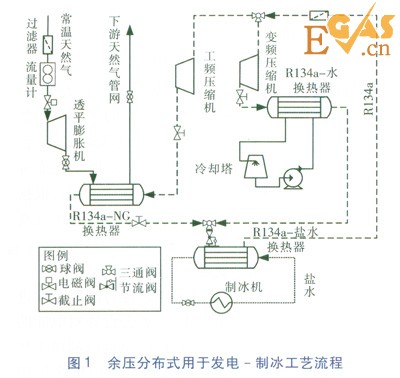

華南理工大學徐文東教授開發了余壓分布式用于發電-制冰工藝,工藝流程見圖1。該工藝的實施地點在西氣東輸二線留仙洞門站,進口壓力為4.0MPa,出口壓力為1.6MPa,標準狀況下,天然氣的流量為1.5×104m3h,溫度為20℃。天然氣經過過濾、計量后,進入透平膨脹機,帶動發電機發電,所發電力驅動制冰機制冰,天然氣膨脹后溫度降為-29℃,與Rl34aR134a-NG換熱器中換熱升溫后進入下游天然氣管網。來自R134a-鹽水換熱器的制冷劑Rl34a分為兩股:一股制冷劑Rl34a經工頻壓縮機升壓升溫后,在R134a-NG換熱器中與-29℃低溫天然氣換熱,溫度降低后流經節流閥,溫度進一步降低,進入制冰系統制冰;另一股制冷劑R134a經變頻壓縮機后壓力和溫度升高,經循環水系統冷卻后流經節流閥,溫度進一步降低,進入制冰系統制冰,制冰后的制冷劑Rl34a溫度升高,完成制冷劑循環。循環水經泵升壓后,冷卻制冷劑R134a

天然氣高壓管網余壓冷電聯供系統研究



該余壓分布式利用工藝可發電200kW,可提供-16℃制冷劑Rl34a9th,可制冰3.3th。若每年以8600h,電力0.85元/(kW·h),冰200/t計,年節電收益為146.2×104元,冰產品收益每年可得收入567.6×104元。

余壓分布式用于發電-制冰系統適用于以下場合:門站內生產需電、周邊或合理的范圍內有較大的冰需求(例海鮮市場、基因冷凍庫等)

2.2 余壓分布式用于發電-CNG加壓

CNG加氣母站距離高壓天然氣管網較近,一般就設在高壓調壓站旁邊。因此,在高壓調壓站可以開發余壓分布式用于發電-CNG加壓工藝。

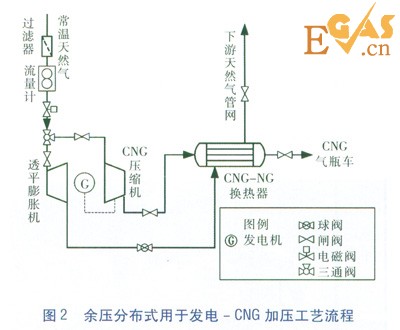

余壓分布式用于發電-CNG加壓工藝分為兩種類型:a.天然氣經過膨脹機后聯軸帶動壓縮機進行加壓;b.天然氣經過膨脹機發電,所發電能供給壓縮機進行加壓,以后者為例,此種類型的工藝流程見圖2

天然氣高壓管網余壓冷電聯供系統研究



工藝中所用天然氣為4.0MPa20℃,部分天然氣經透平膨脹機后溫度降為-29℃,產生的低溫天然氣與直接進入CNG壓縮機壓縮后的天然氣在CNG-NG換熱器中換熱,升溫后輸送至下游天然氣管網;而經CNG壓縮機壓縮的天然氣加壓至25MPa,溫度升高至220℃左右,然后與低溫天然氣換熱后溫度降為4050℃,輸送至CNG氣瓶車。

余壓分布式用于發電-CNG加壓系統適用于以下場合:門站、調壓站內生產需電、周邊有CNG加氣母站。

2.3 余壓分布式用于發電-生產LNG

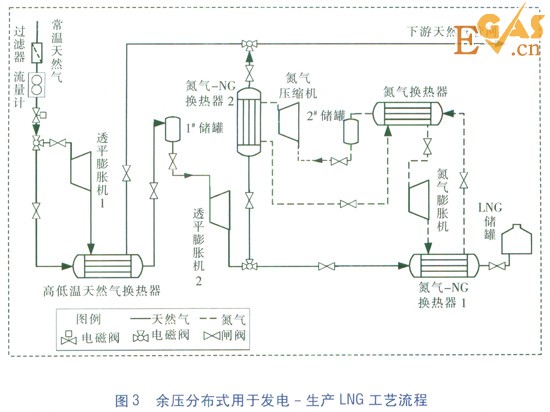

筆者開發了一種余壓分布式用于發電-生產LNG的工藝,工藝流程見圖3

天然氣高壓管網余壓冷電聯供系統研究



天然氣(4.0MPa30℃)分兩路,一路經過透平膨脹機1膨脹發電后,溫度降至-70℃左右,壓力降至0.4MPa,進入高低溫天然氣換熱器中與30℃的高壓天然氣換熱,溫度升到21℃,之后進入下游天然氣管網。另一路流出高低溫天然氣換熱器,溫度降低到-65℃進入1#儲罐,再經透平膨脹機2膨脹發電后,溫度降至-130℃左右,壓力降至0.4MPa,一部分流入氮氣-NG換熱器2與高溫氮氣換熱后,天然氣溫度升到30℃,之后進入下游天然氣管網;另一部分流入氮氣-NG換熱器1與低溫氮氣換熱后,天然氣溫度降至-160℃,最后進入LNG儲罐。來自2#儲罐的低壓氮氣,經過氮氣壓縮機由0.2MPa壓縮至0.8MPa,進入氮氣-NG換熱器2與天然氣換熱,溫度降至34℃,再進入氮氣換熱器與氮氣換熱,并再次降溫至-150℃,然后高壓氮氣進入氮氣膨脹機膨脹并發電后,壓力降至0.2MPa,溫度降至-185℃左右,進入氮氣-NG換熱器1與天然氣換熱,最后再次進入氮氣換熱器,氮氣溫度升至30℃后回到2#儲罐,如此循環。

余壓分布式用于發電-生產LNG系統適用于以下場合:門站內生產需電、周邊有LNG加氣站



參考文獻:

[1]SANAYE SMOHAMMADIN AModeling and optimizing a CHP system for natural gas pressure reduction plant[J]Energy201240(1)358-369

[2]陳秋雄,徐文東,安成名.天然氣管網壓力能發電制冰技術的開發及應用[J].煤氣與熱力,201232(9)A25-A27

[3]熊永強,華賁,羅東曉,等.天然氣管網壓力能用于廢舊橡膠粉碎的制冷裝置[J].現代化工,2007(1)49-52.

[4]M1NTA M,BOWEN R R,STONE J B. Process for making pressurized liquefied natural gas from pressured natural gas using expansion coolingUS,6378330[P].2002-04-30.

[5]華賁,熊永強,羅東曉,等.一種用于燃氣調峰和輕烴回收的天然氣液化方法:中國,1743436[P]2006-03-08

[6]張輝.天然氣管網壓力能集成利用工藝研究(碩士學位論文)[D].廣州:華南理工大學,201422-27.







本文作進:張輝 李夏喜 徐文東 邢琳琳 段蔚 朱軍

作者單位:北京市燃氣集團有限責任公司高壓管網分公司

  北京永逸舒克防腐蝕技術有限公司

  華南理工大學
