（規范性附錄）

防火封堵材料耐火性能試驗標準試件的安裝

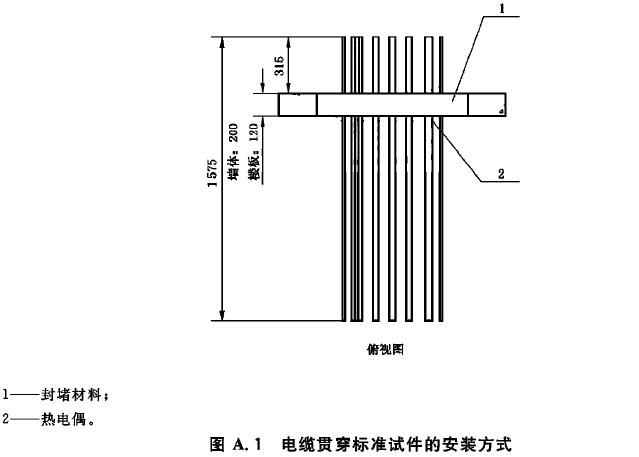

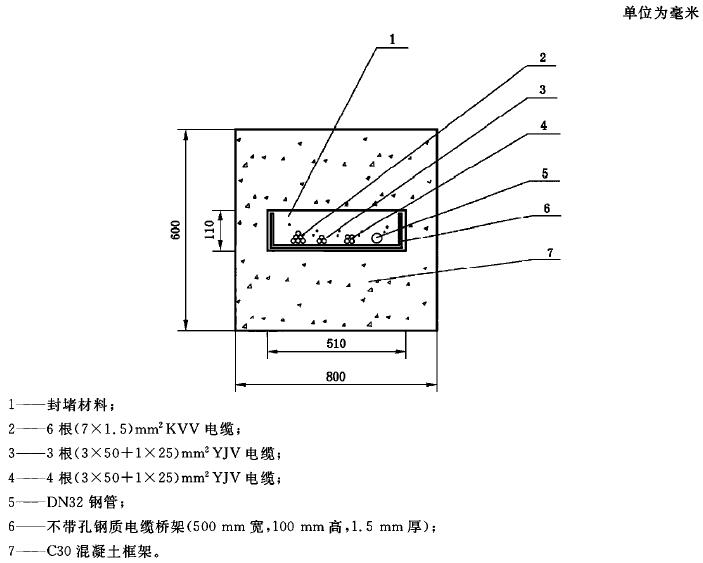

A．1  電纜貫穿標準試件的安裝方式如圖A．1所示。

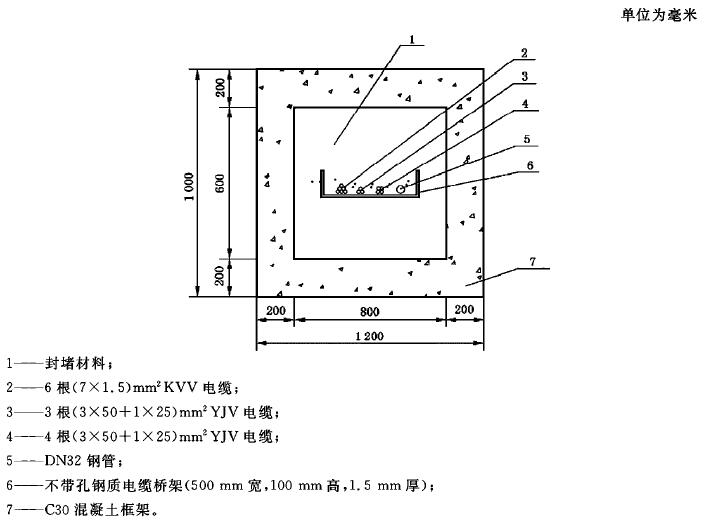

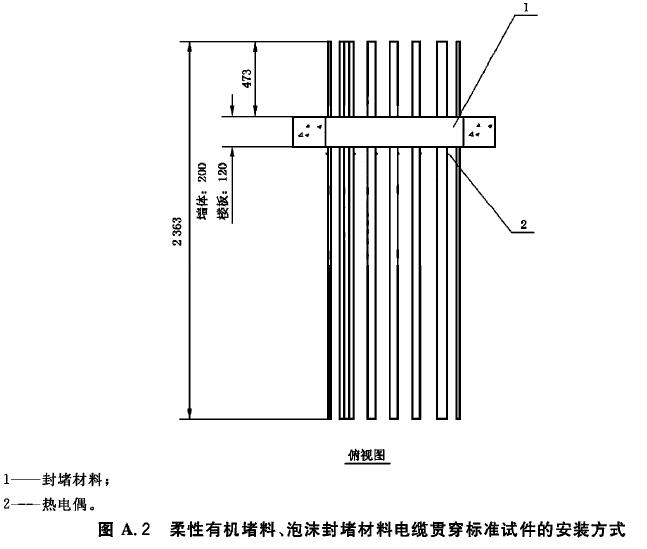

A．2  柔性有機堵料、泡沫封堵材料電纜貫穿標準試件的安裝方式如圖A．2所示。

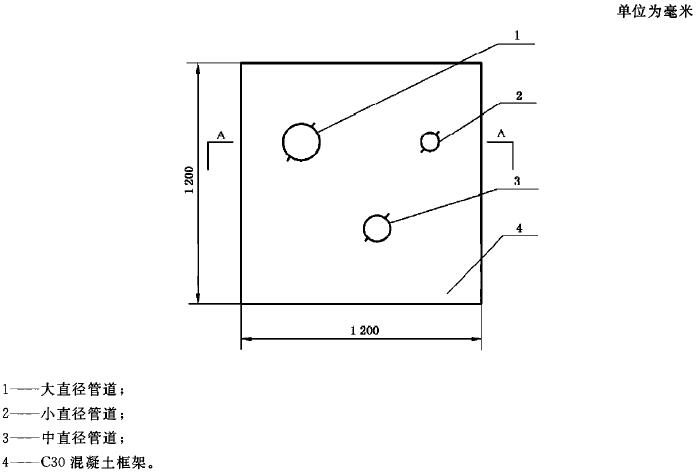

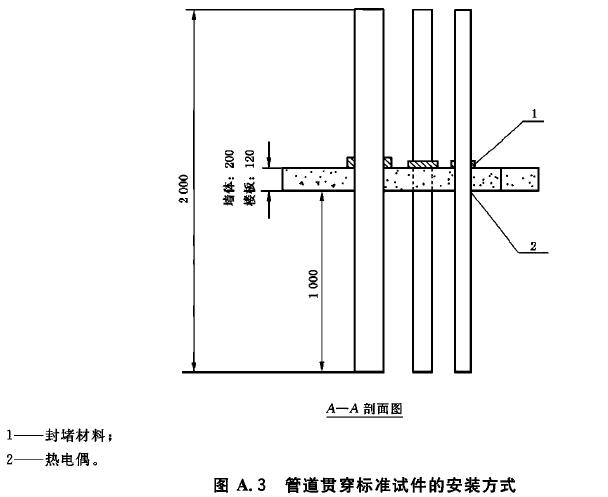

A．3  管道貫穿標準試件的安裝方式如圖A．3所示。

A．4  管道封堵材料安裝在樓板或墻體上進行耐火試驗，樓板和墻體應預留可穿試驗用管的孔洞。管道封堵材料的安裝方式應足以反映其實際使用情況，為使試驗能夠進行而作的安裝修改應對管道封堵材料性能無重大影響。試驗用塑料管材應符合相關產品的國家或行業標準的要求。

A．5  試驗時將管道封堵材料用金屬膨脹螺栓等金屬件固定在結構厚度為120mm的現澆整體式C30砼樓板下（砼板受火面保護層厚度為10mm）或厚度為200mm砼墻體受火面一側。試驗用塑料管材總長度為2000mm，背火面塑料管材露出樓板或墻體長度為1000mm，受火面管口用同材質堵頭或礦物棉封堵，封堵長度為(50±10)mm，背火面試驗管距管口50mm處用支承件固定。在背火面距樓板或墻體25mm處管外表面對稱兩側各安裝1支熱電偶。

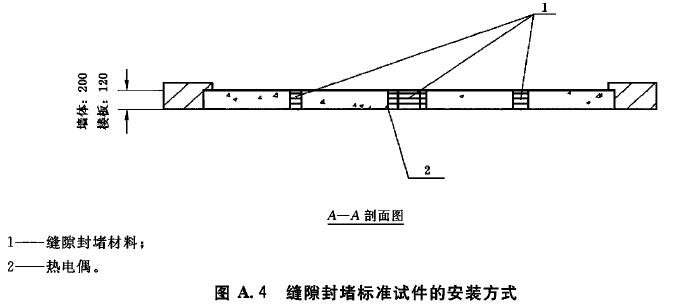

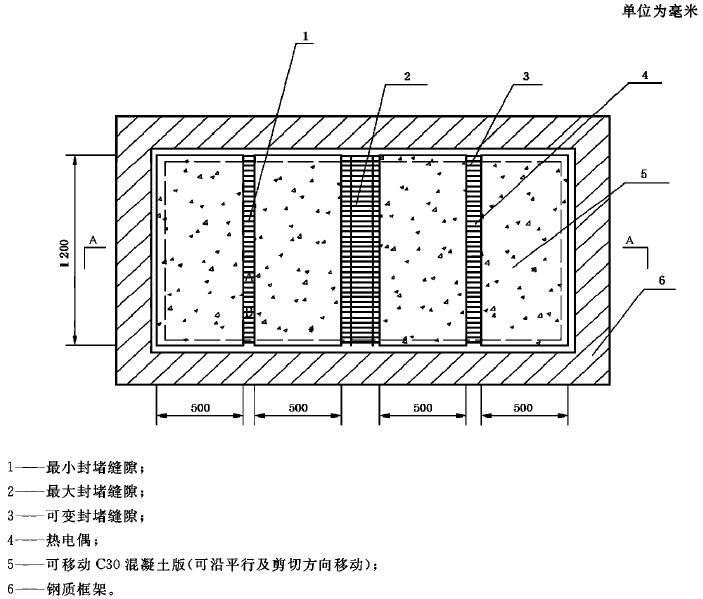

A．6  縫隙標準試件的安裝方式如圖A．4所示：

A．7  框架內用于支撐縫隙的板材為C30混凝土板（砼板受火面保護層厚度為10mm)。對于縫隙封堵材料，可根據委托方的要求，在實施耐火試驗前或試驗過程中采用機械的方式移動縫隙，移動方式可以是沿被支撐的平面移動縫隙的寬度，也可以是沿剪切方向或其他方向移動，移動的最大距離應根據縫隙封堵材料的性能由委托方確定。

A．8  在縫隙封堵材料的砼支撐構件上，在背火面距離縫隙邊緣25mm處每條縫隙布置兩支熱電偶。在封堵材料背火面，沿縫隙中心線每條縫隙布置兩支熱電偶。

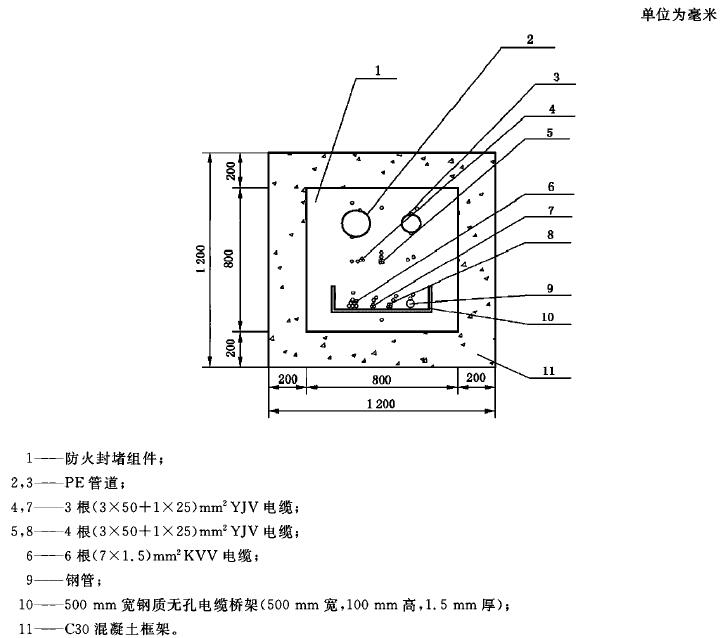

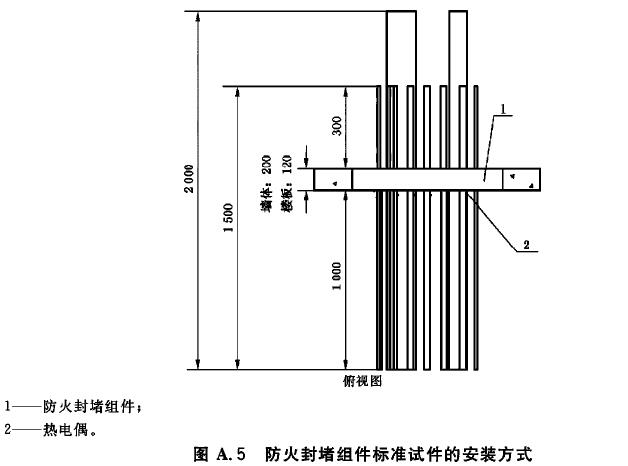

A．9  防火封堵組件標準試件的安裝方式如圖A．5所示。

A．10  在電纜貫穿標準試件和防火封堵組件標準試件的防火封堵材料表面，距離每種貫穿物25mm處各布置一支熱電偶。在每種貫穿物表面距背火面25mm處布置一支熱電偶。當貫穿物背火面作了絕熱處理或有涂層時，在貫穿物上距離絕熱層或涂層邊緣25mm處布置熱電偶。其他任何可疑點均可設置熱電偶。
