摘　要：隨著國家治理大氣的不斷投入，天然氣在城市交通發展中得到廣泛的應用。而LNG技術的迅猛發展，使得越來越多的交通運輸行業使用液化天然氣燃料。液化天然氣(LNG)加注機，是將LNG加泣站的液化天然氣加注到LNG汽車的一種超低溫計量設備。國內的LNG加氣站這幾年發展的速度很快，本文分析了各地液化天然氣(LNG)加氣機計量檢定現狀，提出了LNG加氣機計量檢定質量法的可操作性，這對促進各燃氣公司對LNG加氣機開展計量檢定工作、保證貿易結算的公平性具有重要的意義。

關鍵詞：LNG加氣機　計量　檢定　電子天平　質量法

1　現狀

根據《中華人民共和圍計量法》的規定，凡用于貿易結算的計量設備要實行強制檢定，檢定周期一般不超過半年。目前我國關于液化天然氣加氣機的檢定國家標準還沒正式發布，各地的液化天然氣加氣機檢定還處在無序的狀態，而燃氣公司與客戶的貿易逐漸增多，定期的檢定是必須要進行的。計量檢驗的方法可采用標準表計量法和質量法，而標準計量裝置由于合格的生產廠家不多，造價也比較昂貴，各地的質監技術部門不一定都采納這種檢驗方法。而質量法簡單直觀、投入少，但由于檢驗過程灌裝到氣瓶的LNG難以回收，往往采用直接排放的方法，既造成浪費也不安全。本文就質量法的操作以及灌裝LNG的回收展開討論。

2　加氣機

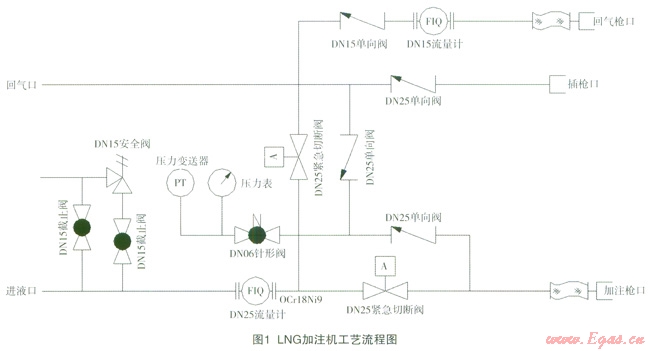

現代化的液化天然氣(LNG)加注機設備一般由電控系統、質量流量計、管路系統3部分組成。LNG加注機具有新穎的人機操作界面、可靠的IC卡收費及結算等先進功能，以及有關網絡化管理的標準接口。在電氣控制上都采用了防爆結構，符合國家防爆檢驗機關的相關要求。

3　流量準確度

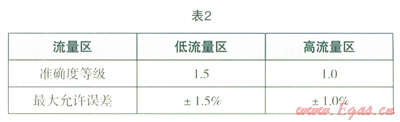

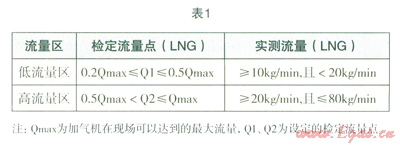

根據加氣機工作流程，按照加氣機在現場可以達到的最大流量Qmax分為兩個流量區，其檢定流量區(LNG)Q1、Q2的設定以及實測流量(LNG)見表l的要求。表2為加氣機準確度等級及對應的最大允許的誤差。

加氣機重復性不得超過相應準確度等級規定的最大允許誤差絕對值的1／2。

4　用質量法進行加氣機檢定

4．1　檢定設備

4．1．1主標準器

選用電子天平作為主標準器，按照檢定時最大稱量值的1.2倍～2倍選擇電子天平的量程，且天平的準確度等級不低于Ⅱ級。

4．1．2輔助設備

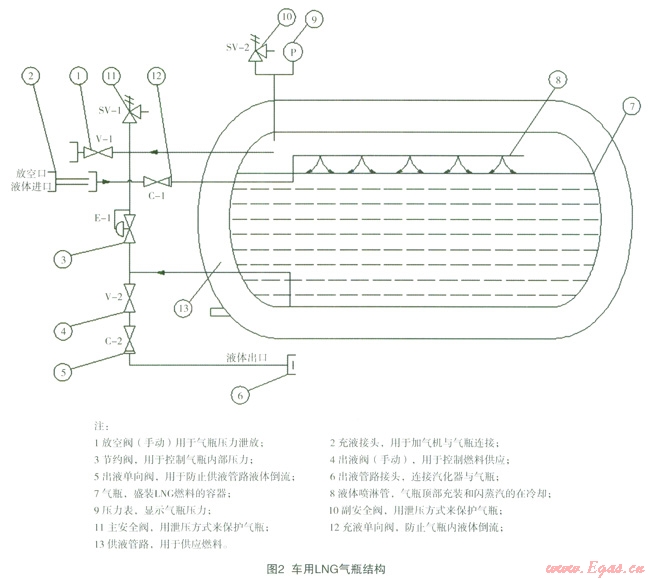

(1)儲氣瓶：必須滿足低溫絕熱壓力容器的要求，技術指標滿足GBl8442和GB24159要求。

(2)標準砝碼。

(3)若用LNG作為檢定介質，所有設備必須符合相關安全防爆要求。

4．2　檢定步驟

(1)電子天平放置在堅硬的平地上，并使電子天平接地。將電子天平調整至水平，天平通電預熱至規定時間。使用標準砝碼將天平校準，檢驗其是否在最大允許誤差范圍內。

(2)將儲氣瓶平穩放置在電子天平上，然后將電子天平示值歸零。

(3)將加氣機的加氣槍與循環口相連接，加氣機開始循環流程，確定其充分預冷后，停止循環流程。

(4)完成循環流程后，將加氣機和儲氣瓶采用快裝方式相串接，加氣機示值回零，啟動加氣機開始加氣，LNG流經加氣機注入儲氣瓶。

(5)加氣機連續加氣不少于2min，加氣機停止加氣后立即取下加氣槍和回氣槍，斷開加氣機和儲氣瓶的連接。

4．3　準確度等級

(1)記錄電子天平示值，同時記錄加氣機單次累積流量示值，采用公式計算加氣機的單次示值相對誤差

m1為加氣機顯示的累積流量示值，m2為電子天平示值。

(2)在高、低流量區進行加氣機整機檢定，檢定次數均為3次，取3次單次示值誤差平均值作為加氣機在對應流量區的示值誤差。

(3)取高、低流量區中示值誤差絕對值最大的值作為加氣機的示值誤差。準確度等級應符合表2要求。

4．4　重復性

(1)重復性Er采用公式計算：

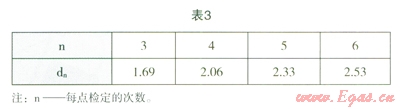

式中，Emax和Emin分別為規定測量點下，示值相對誤差的最大值和最小值，dn為極差系數，見表3。

(2)取高、低流量區中重復性最大的值作為加氣機的重復性，重復性不得超過相應準確度等級規定的最大允許誤差絕對值的1／2。

5　LNG的回收

(1)一般情況下用于檢驗充裝的LNG會在安全環境排放掉，但這會造成很大的浪費，還會存在隱患。現將汽車用的CNG儲罐氣體降壓后與LNG氣瓶連接，利用壓差把LNG充回氣站儲罐。

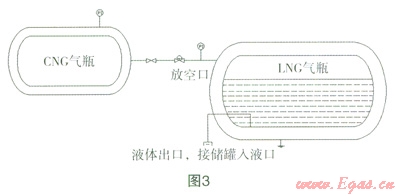

(2)LNG內膽主安全閥開啟壓力為1.59MPa(230psi)，為了安全起見(調壓器會出現失效)CNG儲罐充裝壓力不能超過l.59MPa。把CNG與LNG瓶按圖3連接好后都要接上地線。

(3)回沖過程LNG氣瓶依然放在電子天平上，調壓器根據儲罐的工作壓力適當調整，回充的速度不能太快，每分鐘40kg為宜。

(4)回充的過程觀察電子天平的數值，待回充完畢后拆開連接，適當排放降低LNG瓶的壓力至0.3MPa。

(5)檢驗下一臺加氣機重復以上(2)～(3)步驟。

6　結論

通過實際操作分析，總結了液化天然氣加氣機汁量檢定質量法的可行性，這對促進燃氣公司LNG加氣機開展計量檢定工作、保證貿易結算的公平性具有重要的意義，而對檢測充裝用LNC的回收達到既環保安全又大大節約了成本的效果。

參考文獻

國家質量監督檢驗檢疫總局液化天然氣加氣機第二次征求意見稿

本文作者：李羨瑜

作者單位：佛山市汽車燃氣有限公司
