天津市室內燃氣管道的腐蝕與改造策略

摘要

摘　要：分析天津市室內燃氣管道的腐蝕情況、腐蝕原因和改造情況，將改造方式分為穿墻、穿樓板處防腐加固和更換管道兩種，探討室內燃氣管道的改造策略(對不同材質管道、不同供氣

摘　要：分析天津市室內燃氣管道的腐蝕情況、腐蝕原因和改造情況，將改造方式分為穿墻、穿樓板處防腐加固和更換管道兩種，探討室內燃氣管道的改造策略(對不同材質管道、不同供氣區域采用不同的改造方式)，提出了STAC礦脂防腐液防腐加固工藝。

關鍵詞：室內燃氣管道；腐蝕；改造；防腐加固； STAC礦脂防腐液

Corrosion and Reconstrction Strategy of Indoor Gas Piping in Tianjin City

Abstract：The corrosion situation，corrosion causes and reconstruction situation of indoor gas piping in Tianjin City are analyzed．The reconstruction ways are divided into anticorrosion reinforcement at the places through wall and floor and piping replacement．The reconstruction strategy of indoor gas piping，namely choosing different reconstruction ways for the piping of different materials and different gas supply areas is discussed．The anticorrosion reinforcement technology using STAC petrolatum anticorrosion liquid is put forward．

Keywords：indoor gas pipeline；corrosion；modification；anticorrosion reinforcement；STAC petrolatum anticorrosion liquid

1　概述

室內燃氣管道的供氣安全一直是各燃氣公司供氣服務的重點，從2002年起至今，我公司對天津市范圍內的舊燃氣管網進行有針對性的改造，包括室外燃氣管道改造和室內燃氣管道改造。截至2012年底，我公司已改造室內燃氣管道45.3629×10⁴戶，其中實施穿墻穿樓板處管道防腐加固30.2708×10⁴戶，室內燃氣管道更新改造15.0921×10⁴戶，有效消除了部分居民用戶的安全隱患。

2　室內燃氣管道現狀分析

①室內燃氣管道腐蝕情況

室內燃氣管道的腐蝕分為全面腐蝕和局部腐蝕。全面腐蝕以管子及管件生銹、爆皮為主，局部腐蝕以穿墻、穿樓板處的腐蝕為主。由于局部腐蝕處于穿墻、穿樓板處，具有隱蔽性，不易被用戶察覺。

②室內燃氣管道腐蝕的原因

a．室內燃氣管道安裝于廚房內，長期處于陰暗潮濕的環境中。

b．燃氣立管離水池等水源較近：腐蝕程度更大，尤其以穿墻和穿樓板處最嚴重。

c．以前使用煤制氣的燃氣用戶，由于煤制氣內含有萘、苯、二氧化硫等雜質，長期輸送煤制氣對管道內壁形成了腐蝕且堵塞管道，減小了供氣有效直徑，影響了供氣。

③室內燃氣管道改造情況

天津市逾80×10⁴戶燃氣用戶為20世紀90年代以前的用戶。這些用戶的室內燃氣管道多采用高頻直縫焊管(俗稱黑皮管)、熱鍍鋅鋼管、薄壁鋼管及非標管件。其中，高頻直縫焊管用戶全市多達24.8×10⁴戶。我們將這80×10⁴戶按腐蝕程度、輕重緩急合理排序、依次改造。根據室內燃氣管道具體腐蝕程度和位置，將改造方式分為2種，一種為管道穿墻、穿樓板處防腐加同，另一種為更換管道。既能切實消除戶內隱患為百姓造福，又能將有限的改造資金用到實處。

3　室內燃氣管道的改造策略

針對天津市燃氣用戶室內燃氣管道的使用年限、氣質、離水源遠近等諸多因素，我公司按安檢情況、用戶報修情況，制定每年的室內燃氣管道改造計劃。改造計劃分為兩部分：室內燃氣管道防腐加固改造及室內燃氣管道更新改造。

①對不同材質管道選擇不同改造方式

室內燃氣管道防腐加固工藝主要是采用無紡布灌注樹脂膠對室內燃氣管道穿墻、穿樓板處進行加固處理，其余管段粉刷防銹漆。該工藝主要應用于20世紀90年代前后建設的鍍鋅鋼管，且該管道用超聲波測厚儀測得的管壁減薄量小于原管壁厚的30％，即減薄量在合理范圍內。高頻直縫焊管應以更換為主，“三年氣化”(1985—1987年，天津市主要發展煤制氣)期間安裝的薄壁鋼管、高頻直縫焊管則應更換新管道。

②對不同供氣區域采用不同的改造方式

現在天津市共有3種供氣區域：天然氣供氣區域、原煤制氣供氣區域、原液化石油氣供氣區域。

a．天然氣供氣區域

天然氣為含雜質較少的清潔能源，其對管道內壁腐蝕較少。在確認穿墻、穿樓板處管道壁厚銹蝕減薄量小于30％時，宜選擇防腐加固工藝。因該工藝具有操作方便、不影響供氣、施工過程中的遺漏戶(比如閑置房屋聯系不到戶主，導致無法改造)數量少、造價低等特點，能有效消除室內燃氣管道的安全隱患，從而延長老舊管道的使用壽命。因此天然氣供氣區域的室內舊管道宜采取穿墻、穿樓板處防腐加固與更換管道相結合的改造方式。

b．原煤制氣供氣區域

原煤制氣供氣區域的供氣管道內外均受到不同程度的腐蝕，且管道內堵塞有大量雜質，影響供氣質量。由于煤制氣壓力低，原管道管徑較大，且原煤制氣供氣區域多為紅橋、河北、北辰等區域，用戶廚房面積小，管道離水池較近。在改造中使用防腐加固工藝不能徹底解決壓力低的問題，對“三年氣化”期間的戶內煤制氣管道應堅持以更換為主，防腐加固為輔，以徹底消除管道安全隱患。

由于原煤制氣供氣區域已全部轉換為天然氣，故改造中可使用小管徑鍍鋅鋼管，既可節省造價，又達到美觀效果。但換管改造有漏戶率高、協調量大、造價高等特點，故改造之前應實地核實論證，再確定改造方式。

c．原液化石油氣供氣區域

由于歷史原因，原液化石油氣供氣區域普遍存在施工工藝粗糙的問題，如非標管件和薄壁鋼管廣泛使用。故建議原液化石油氣供氣區域以全面更換新管為主要改造方式，因為防腐加固工藝只能改善穿墻、穿樓板處的銹蝕情況，不能徹底解決管道的劣質管材問題。

4　一種新型的防腐加固工藝

由于管道本身穿墻和穿樓板處沒有防腐層，故采取將STAC礦脂防腐液填充在后加的套管和管道之間，形成穿墻和穿樓板處管道的防腐層，對穿墻、穿樓板處的室內燃氣管道進行保護。使用此工藝具有以下特點：管道表面無須除銹(此情況下也無法進行除銹作業)；防腐層耐腐蝕性能優異；防腐層耐化學物質性能優異；防腐層無揮發性，對人體和環境無害；防腐層不易燃燒，且具有阻燃效果，適用于廚房等常見明火的地方。

在這種防腐加固工藝中，起到主要防腐作用的是一種飽和惰性礦脂，其化學性質非常不活潑，耐酸堿能力很強，因此在各類環境中均有良好表現。STAC礦脂防腐液就是以這種飽和惰性礦脂為主要成分，加入緩蝕劑和其他添加劑，使得STAC礦脂防腐液在具有優異防腐性能的同時，還具有很好的阻燃性。

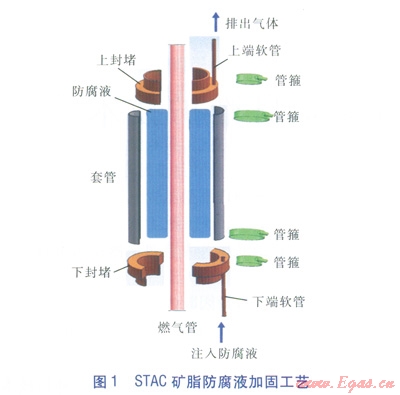

具體施工方案見圖1。首先在燃氣立管穿越墻和穿樓板處加套管(由2部分拼合而成)，套管上下端邊緣處追加管箍(用于固定套管)并安裝上下封堵，套管上下封堵安裝好后分別追加管箍(用于固定封堵)；分別將2段軟管插入上下封堵的注液孔中，通過下端軟管向套管和燃氣立管之間注入STAC礦脂防腐液(以下簡稱防腐液)，最后對軟管進行封口。
