一、概述

  燃氣泄漏不像水泄漏、油泄漏那樣直觀、明顯，有其特有的隱蔽性，尤其是微量滲漏更是難以發現。

  燃氣管道投入運行后，因腐蝕、管道接口、密封材料老化、安裝質量不良、機械振動、管道的熱脹冷縮等原因，產生穿孔、裂縫或斷裂造成燃氣泄漏。燃氣泄漏以后，會沿著一定的通道傳播到地面或建構筑物內，當泄漏的燃氣達到爆炸極限，遇火源則產生火災、爆炸和一系列次生災害，導致嚴重的人員傷亡和財產損失。

  目前，直接用檢測儀器對漏點的精確定位效果總是不盡如人意，同時也不能靠機械或人工開挖直接來查找泄漏點，比如在北方地區管道均在冰凍層以下，埋深一般在1．5m～2m，最深處為3m以上，用開挖尋漏的方法來找漏點，工作量大，效率低。因此采用科學方法、良好設備檢測查漏、定位具有現實的意義。

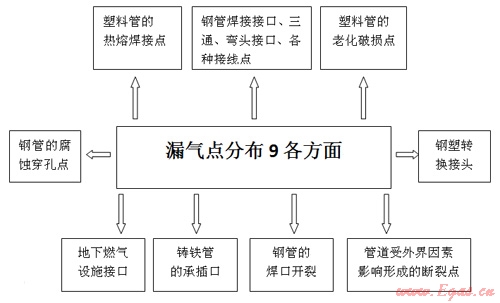

二、地下燃氣管道的漏點分布

  管道的泄漏主要集中在各個接口處，由于各處接點受焊接應力、焊接質量等因素的影響，形成了管道的薄弱點，也就是泄漏的風險點。因此，漏點查找定位時應首先關注這些風險點。

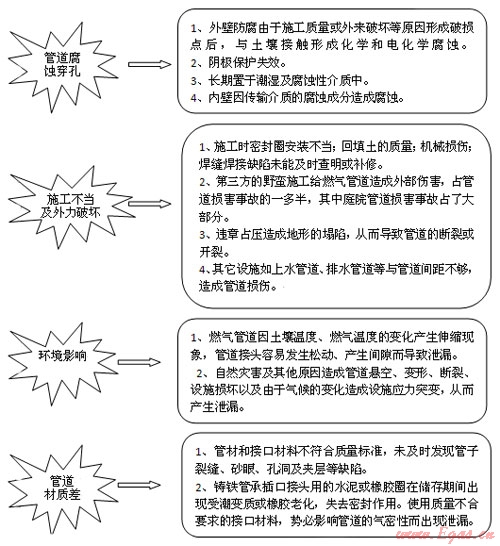

三、地下燃氣管道泄漏原因

　　



四、燃氣管道泄漏逸出通道

（一）管道覆蓋層是松散土壤時，燃氣呈典型漏斗形狀擴散，泄漏擴散范圍是2-3米不等。

（二）水泥或瀝青路面：

1、水泥或瀝青覆蓋層良好路面：

燃氣呈壓縮漏斗狀擴散，泄漏擴散范圍是5-25米不等。

2、水泥或瀝青路面有裂縫和檢查井：

泄漏沿裂縫和檢查井或馬路牙子等路面的薄弱點逸出路面。

（三）路面下有市政設施：

燃氣從市政設施的管、線、溝、槽、井等通道泄漏擴散。

（四）庭院燃氣管線：

燃氣從房屋地基和穿墻入戶管等通道泄漏擴散。

五、漏點定位應考慮的因素

（一）管道敷設年限。

當燃氣泄漏區域內有多條 燃氣管道時，敷設年限越長，越容易漏氣。

（二）管道材質。

當燃氣泄漏區域內有多種材質的 燃氣管道時，首先考慮鑄鐵管的承插口，其次是鋼管，最后是塑料管。

（三） 管道壓力級制。

當燃氣泄漏區域內有多種壓力級制的燃氣管道，燃氣污染區域越大，燃氣濃度越高，壓力級制高的管道泄漏的可能性越大。

（四）管道上的各種接點。

主要考慮泄漏區域內是否有焊口、接線點、切線點、鋼塑轉換點、承接口、凝水缸、法蘭接口等相關接點。

（五）管道的防腐質量。

管道的防腐方式直接關系到防腐壽命，要確認管道采取何種防腐方式，是否有陰極保護。同時，對防腐層進行檢測，確認是否有防腐破損點，如防腐層有破損將加速管道的腐蝕泄漏。

（六）管道的埋深。

燃氣泄漏以漏點為圓心向周圍擴散，在地表呈平面圖形，漏點中心的濃度會比周圍大，管道埋得越深泄漏擴散區域越大。

（七）管道的定位。

管道泄漏后會在地面形成較大的傳導區域，結合探管對管道進行定位，能把檢漏范圍由面縮小成線。

（八）泄漏點周圍的環境：

1、土壤含水量，孔隙度，這關系到泄漏后燃氣能否順利穿透地面。

2、管道周圍的腐蝕因素：

（1）如有無輸變電接地、變壓器等裝置，

（2）電氣化鐵路，

（3）水旱交接，

（4）應力腐蝕等存在，

以上應作重點檢查。

3、植物生長形態，一般在較大泄漏點周圍，植物生長會受不同程度的影響，如：植物枯死、葉黃等。

六、燃氣管道泄漏的應急處置

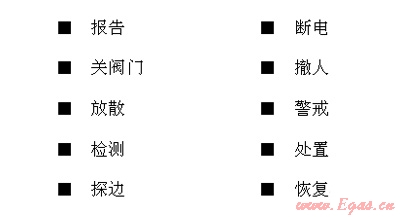

燃氣泄漏現場應急處置二十一字工作法



（一）報告：

1、報告是現場應急處置的首要步驟，報告的目的是為了把發生緊急情況的信息第一時間傳遞出去；

2、報告方式可以使用呼喊、對講機、打電話、傳真、群發短信、電視告知等多種方式；

3、報告是一個信息逐級傳遞的過程，傳遞等級取決于發生突發事件的危險等級；

4、在預案中必須確定報告的對象，采用的方式，傳遞的次序，需要告知的大概內容。

（二）關閥門

1、關閥門是燃氣泄漏現場應急處置的關鍵操作，關閥門的目的是切斷燃氣輸氣的來源；

2、關閥門包括關閉來氣的上游閥門和下游閥門；

3、在預案中必須確定在不同地點發生泄漏關閉不同閥門的名稱或號碼（必須以圖片說明）；

4、在預案中應確定下達不同管道閥門指令的權限，指定關閥門的負責人，配備關閥門工具，如所關閉的閥門失靈則要有應對措施。

（三）放散

1、放散是燃氣泄漏后應急處置的重要手段，放散的目的是人為控制泄漏燃氣的濃度；

2、放散方式可以采用開放自然通風、風機強制通風、打開放散閥安全放散；

3、在預案中必須確定在不同地點、不同種類管線發生泄漏時采用放散的方式，指定放散責任人，配備放散工具；

4、注意放散時周邊燃氣濃度較高，應避免放散過程產生火花，所用器具必須是防爆的，放散點位置應在環境安全地點進行操作放散。

（四）檢測

1、檢測是發生泄漏后采集燃氣濃度和環境影響的過程，檢測的目的是通過采集數據推斷漏點位置，判斷事態，為搶險搶修提供有力數據；

2、檢測包括氣質檢查、濃度測量、溫度、風速、風向測定等；

3、在預案中必須確定對應不同情況的泄漏，所采取的檢測種類，檢測周期，指定檢測的責任人，配備檢測實用工具和儀表；

4、檢測結果是后續處置的重要依據，檢測周期可以采用定時檢測或連續監測。

（五）探邊

1、探邊是判斷泄漏燃氣影響范圍的方法，探邊的目的是通過燃氣濃度檢測查找安全邊界，確定警戒范圍；

2、探邊包括露天檢測、挖掘檢測、窖井溝渠檢測、交叉管網檢測、建筑物檢測、其它市政設施井檢測等；

3、在預案中必須確定對應不同情況的泄漏，采取的探邊方法，指定范圍責任人，配備探邊使用的工具和檢測儀器；

4、探邊結果是決定警戒范圍、撤離人員的依據，應特別注意對管溝串氣的探測。

（六）斷電

1、斷電是燃氣泄漏后防止爆炸的應對措施，斷電的目的是防止靜電產生火花引發泄漏的燃氣爆炸；

2、斷電包括切斷電源和禁止用電兩種方式；

3、在預案中必須確定泄漏后切斷電源的開關位置，制定短點的操作人和看護人；

4、特別注意切斷電源位置必須處于泄漏范圍以外，防范斷電過程產生火花引爆；

5、預案應特別考慮斷電對應急設備（如監控設備、消防水泵等）的用電影響。

（七）撤離人員

1、撤離人員是燃氣泄漏后防止傷害的預防措施，撤離人員的目的是防止因泄漏引發人員傷害事故；

2、撤離人員包括撤出泄漏區域的外部人員和處置失效后內部人員撤離兩個層面；

3、在預案中必須確定泄漏后組織外部人員撤離的決策人和具體組織實施人，考慮撤出人員的安置。提前制定質控后內部人員逃生的方法和路線。

4、特別注意撤離人員過程嚴格防止靜電產生火花引爆；

5、撤出泄漏區域內的外部人員需要公安、社會、相關方聯動，應提前信息報告。

（八）警戒

1、警戒是封閉燃氣泄漏現場危險區域的重要措施，警戒的目的是防止非搶險誤入、進入危險區域進而引發次生災害事故；

2、警戒包括阻攔外部人員、實時監控警戒線處監測數據、監護危險區域應急人員、正確引導媒體和公眾四方面工作；

3、在預案中必須確定警戒責任人，配備警戒所用設備和器具；

4、特別注意警戒范圍要探邊檢測數據的改變不斷變化；

5、泄漏區域的警戒常常需要公安、交警、相關方支持和配合，應提前制定聯動機制，需要信息報告，需提前演練引導媒體和公眾的方法。

（九）處置

1、處置是處理燃氣泄漏的核心步驟，處置的目的是查找、修復燃氣泄漏點；

2、處置包括確定燃氣泄漏點、進行搶修兩個過程；

3、在預案中必須說明查找漏點的技術方法和確認依據，提前確定進行搶修應具備的環境條件，指定搶修的指揮人和操作人，配備搶修所用設備和機具；

4、特別注意處置過程引發此生災害事故的最大可能性，處置過程必須嚴格遵守搶修操作規程的實施；

5、按照事件等級劃分，部分處置屬于啟動專項預案，應注意專項預案與現場處置預案的相互銜接。

（十）恢復

1、回復是應急處置過程的最終環節，恢復的目的是使設備重新安全的運行；

2、恢復包括安全試驗、原因分析、責任認定、恢復運行四個步驟；

3、在預案中必須注明具體采用的安全試驗方法和確認標準，提前確定恢復的計劃步驟，制定恢復的指揮人、實施人和檢驗人，配備恢復所用工具（包括試驗器具和投運工具）；

4、特別注意恢復后必須按照“四不放過”原則進行事故總結，防止類似事故再發生；

5、完成恢復后要有一個設備運轉重點值守時間段。

七、地下燃氣管道泄漏處置要求

一級泄漏：應立即上報，有人值守，劃定污染區域，按搶修標準進行搶修。

二級泄漏：應立即上報，有人值守，制定檢修方案，48小時內修復。

三級泄漏：應加大運行力度，每日檢測燃氣濃度變化并做詳細記錄，制定檢修方案，7日內修復。



本文作者：梁杰

作者單位：北京市燃氣集團高壓管網分公司
