摘 要

摘　要：渤海灣盆地東營凹陷深層氣藏(包括凝析氣藏)現今地層流體壓力變化大，既有常壓，也有超壓，未能真實反映古流體壓力的變化特征。為明確該區地層壓力變化與油氣成藏的關系，在分

摘　要：渤海灣盆地東營凹陷深層氣藏(包括凝析氣藏)現今地層流體壓力變化大，既有常壓，也有超壓，未能真實反映古流體壓力的變化特征。為明確該區地層壓力變化與油氣成藏的關系，在分析現今地層壓力的基礎上，根據流體包裹體均一溫度、氣液比和流體組分測定等資料，采用VTELINC古流體壓力熱動力學模擬軟件來擬定古流體壓力，結合古埋藏史埋深所對應的古靜水壓力，得到古流體壓力系數和捕獲年齡，構建了該區地層古流體壓力的演化過程，并剖析了古流體壓力演化的兩種作用機制及其地質意義。結論認為：①該區深部地層的古流體壓力經歷超壓—泄壓—超壓和超壓—泄壓—常壓兩種演化過程，非平衡壓實作用和生烴增壓作用是深層流體壓力增大的主要原因；②早期欠壓實作用保存了儲層孔隙，有利于后期凝析氣充注，形成流體壓力系數高、油氣產能高的凝析氣藏，此類凝析氣藏是該區天然氣勘探的重點對象；③早期生烴作用與油氣充注形成的古油藏經后期高溫作用，重烴裂解形成凝析氣藏和常規氣藏，該類氣藏亦具有重要的天然氣勘探價值。

關鍵詞：渤海灣盆地  東營凹陷  古壓力演化  凝析氣藏  常規氣藏  欠壓實作用  生烴作用  流體包裹體  勘探區

Paleo-fluid pressure evolution process in deep layers in the Dongying Sag and its geological significance

Abstract：The present-day fluid pressure in deep gas reservoirs(including condensate gas reservoirs)in the Dongying Sag，Bohai Bay Basin，show a very large variance from normal pressure to overpressure，making it difficult to reflect the true variation of paleo-fluid pressure．In order to reveal the relationship between formation pressure change and hydrocarbon accumulation in the study area，we first performed a thorough analysis of the present-day formation pressure．And then through the integration of homogenization temperature of fluid inclusions，gas liquid ratio and fluid composition testing data，we studied the paleo fluid pressure by using the VTFLINC paleo-fluid pressure thermodynamic simulation software．In combination with the paleo-hydrostatic pressure corresponding to burial history and burial depth，we calculated the paleo-fluid pressure coefficient and trapping time of fluid inclusion，constructed the evolution process of paleo fluid pressure，and analyzed the two mechanisms of paleo fluid pressure evolution and their geologic signif icances．The following conclusions were obtained．(1)The paleo fluid pressure of lhe deep layers experienced two evolution proces  ses，namely overpressure-pressure releasing overpressure and overpressure pressure releasing-normal pressure．Compaction disequilibrium and hydrocarbon-generation arc ttle two major causes of fluid pressure increasing in the deep layers．(2)Reservoir pores were well preserved due to the early undercompaction，which was favorable for the charging of condensate gas in the late stage to form condensate gas reservoirs with high fluid pressure coefficient and high production capacity．This kind of condensate reservoirs is the major target of gas exploration in the study area．(3)The paleo oil reservoirs that were resulted from early hydrocarbon generation and charging experienced high temperature in the late stage，causing the paralysis of heavy hydrocarbons and the formation of condensate gas and conventional gag reservoirs．These two kinds of gas reservoirs are also the important targets of gas exploration．

Keywords：Bohai Bay Basin，Dongying Sag，paleo pressure evolution，condensate gas reservoir，gas reservoir，undercompaction，hydrocarbon generation，fluid inclusion

1　地質簡況

東營凹陷是隸屬于渤海灣盆地濟陽坳陷的次一級負向構造單元，屬于新生代形成的斷陷盆地，呈典型的北斷南超構造格局，北部為陡坡構造帶(又稱東營北帶)，中部為洼陷帶和中央隆起帶，南部為緩坡構造帶(圖1)。



東營凹陷是中國東部富油氣凹陷之一，含油氣豐度高，探明儲量大，目前已發現的油氣主要分布于埋深小于3500m的地層。隨著近期深層勘探的不斷深入，在東營凹陷北部陡坡帶的民豐、利津等地區發現了凝析氣藏和氣藏，實現了深層勘探的重大突破，展示了深層較好的油氣勘探前景。但是，油氣藏的地質條件和流體壓力存在較大的差異，在古近紀的構造演化過程中，兩地區存在沉降中心的轉換，導致沉積作用、生烴作用和油氣富集發生較大的變化，直接表現出深層凝析氣藏和氣藏的地層壓力既有常壓，也有超壓。

前人對東營凹陷地層壓力進行過研究，但研究多集中在現今地層異常超壓特征、壓力封存箱及其與油氣的運移、聚集關系方面^[1-7]，但對于古近系沙河街組四段超壓和常壓的凝析氣藏與氣藏的古流體壓力的演化、流體壓力受控因素等研究較少。隨著近期多口深井的完鉆，筆者對東營凹陷沙四段深層地層壓力進行系統深入研究，恢復沙四段古流體壓力，明確地層壓力變化與油氣成藏的關系，以便為深層凝析氣藏和常規氣藏的勘探提供地質依據。

2　古流體壓力演化過程

2．1　現今地層壓力

以試油測壓、RFT、地球物理和測井等資料為基礎，利用聲波時差資料研究了東營凹陷沙四段的地層壓力。根據邱桂強等采用的東營凹陷地層壓力劃分方案^[8]，劃分東營凹陷為深層常壓(壓力系數介于0.9～1.1)、弱超壓(壓力系數介于1.1～1.2)、中等超壓(壓力系數介于1.2～1.5)以及強超壓(壓力系數大于1.5)等區帶。在平面上，民豐洼陷、利津洼陷深層沙四下亞段的地層壓力為強超壓，壓力系數大于1.5；東營凹陷北部民豐地區豐深1、豐深3、豐8井附近為正常壓力帶，利津地區和勝坨地區為強超壓區(圖2)，如新利深1沙四下亞段的地層壓力系數約為1.6；東營凹陷南坡沙四下亞段的地層壓力為常壓  弱超壓。



地層壓力分布的差異性主要與巖性組合有關。東營凹陷沙四下亞段頂部發育一套全區穩定分布的鹽膏巖層和油頁巖，在深洼區和中央隆起帶主要為鹽巖或膏巖與油頁巖、泥巖的組合，向盆地邊緣逐漸變為砂泥巖與膏質泥巖的組合。鹽膏巖是非常致密的巖層，具有較強的塑性，可與超壓泥巖共同成為超壓封存箱良好的封隔層。

2．2　古流體壓力熱動力學模擬

目前古流體壓力值測定方法有多種^[8-18]，筆者結合本地區油氣成藏的地質條件，采用流體包裹體PVT模擬法來計算古流體壓力值。如圖3中，ABC線為烴類包裹體或含烴鹽水包裹體等容線，AB段為氣液兩相共存，到B點均一為液相；ThB為含烴鹽水或烴類流體包裹體均一溫度，ThC為同期鹽水包裹體均一溫度。



通過實驗分析，測定石英顆粒裂紋及其次生加大邊中的流體包裹體的均一溫度、流體成分等參數。根據流體包裹體化學組成、同期鹽水和含烴包裹體均一溫度和室內溫壓條件下的氣／液比等，運用流體包裹體模擬其捕獲最小壓力的方法——“共生鹽水包裹體均一溫度與(含)烴類流體包裹體等容線交匯法”以及相應的PVT模擬軟件(VTFLINC)獲得流體烴類包裹體的最小古壓力值。

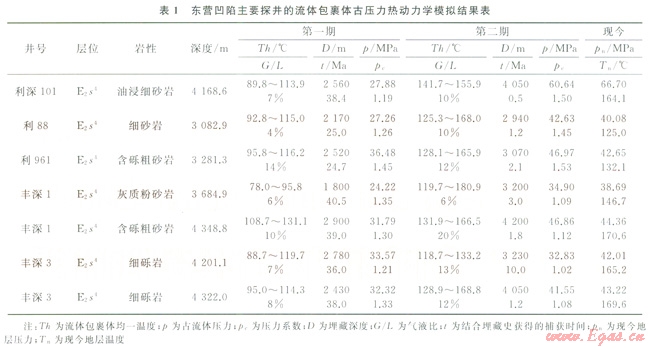

將各期次鹽水包裹體的均一溫度及其共生的同期含烴鹽水包裹體或烴類包裹體的均一溫度、氣／液比和化學組成輸入VTFLINC軟件，即可獲得熱動力學模擬結果——各期次流體包裹體的最小捕獲壓力和壓力系數。利用東營凹陷北帶利津、民豐等地區所采集樣品獲得“數據對”的樣品開展了熱動力學模擬，模擬得到了主要探井的部分古流體壓力(表1)。



2．3　古流體壓力演化過程

為了反映不同地質時期古流體壓力的變化，將模擬獲得的古流體壓力結果，結合古埋深所對應的古靜水壓力，即町得到古流體壓力系數和捕獲年齡(表1)。將古壓力系數對地質年齡作圖，可得到古流體壓力系數隨地質時期演化的關系。

2．3．1利津地區流體壓力系數演化

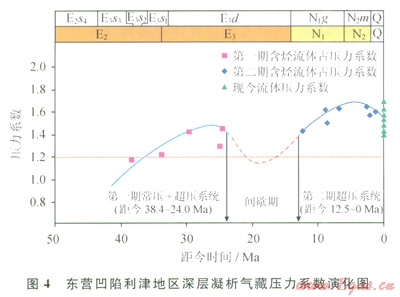

利津地區凝析氣藏古壓力系數隨時間演化的關系表明(圖4)：



1)距今38.4～24.0Ma為中等超壓，壓力系數介于1.2～1.5，該時期地層古流體壓力逐步增大。在沙三段沙二段沉積期，沙四下亞段烴源巖未成熟，流體壓力系數增高是由于快速沉降作用造成的非平衡壓實，泥巖和鹽膏層的地層水不能暢通地排出，造成地層壓力高于靜水柱壓力。在沙一段一東營組沉積中期，洼陷沙四下亞段烴源巖處于成熟熱演化階段，生烴作用所產生的油氣流體進一步增高了地層流體壓力，壓力系數最高達1.5。

2)距今24.0～12.5Ma為成藏間歇期，東營運動導致整體抬升，此時地層流體壓力處于前期泄壓與后期蓄壓的調整過程，壓力系數不斷降低。

3)距今12.5～0Ma為第二個壓力旋回期，洼陷處于持續埋藏的過程，原處于生烴停止的狀態又恢復到正常的成熟、高成熟演化階段，大量天然氣的形成與充注更是助推了地層流體壓力的增高，形成了現今利津地區深層的新利深1、利深101凝析氣藏的壓力系數都在1.5以上的強超壓油氣藏。

2．3．2民豐地區流體壓力系數演化

民豐地區深層氣藏(包括凝析氣藏)古壓力系數隨時間演化的關系表明(圖5)：



1)距今42.5～35.0Ma期間為中等超壓系統，民豐地區與利津地區相比，壓力系數相對較低，壓力系數介于1.2～1.4。沙三段沉積期，由于該洼陷沙四下亞段烴源巖處于成熟演化階段，烴源巖生烴作用形成及油氣充注增大了地層壓力，因此生烴作用和油氣充注是形成民豐地區早期超壓的根本因素。

2)距今35.0～14.0Ma為成藏間歇期，東營運動的整體抬升造成地層流體壓力泄壓，由最高壓力系數1.4降為0.9。

3)距今14.0～0Ma為第二個壓力旋回期，該時期處于整體坳陷階段，地層又進入持續深埋階段，地層溫度增高，原早期形成的古油藏在高溫作用下重烴裂解成輕烴，大量天然氣的產生以及洼陷烴源巖油氣的進一步充注造成體積不斷膨脹，地層壓力不斷增高(壓力系數為1.00～1.25)。在新近紀明化鎮期現今，地層壓力逐步衰竭，說明斷裂和砂礫巖體對原氣藏(包括凝析氣藏)的地層壓力有一定的調仃作用，形成了現今民豐地區氣藏(包括凝析氣藏)的常壓系統。

3　地質意義

3．1　早期欠壓實作用保存儲層孔隙，有利于后期形成高產凝析氣藏

非平衡壓實作用(欠壓實)是陸相斷陷盆地早期充填沉積的典型特征，斷裂作用強烈、沉積速率快，沉積了巨厚的鹽膏層和暗色泥巖，如東風5井鹽膏層厚度達995m；壓實作用下排水不暢，滯留了部分地層水，就形成了超壓。經歷東營運動時，壓力系數降低，但儲層孔隙變化較小，仍然以高孔隙度為主；后經油氣流體充注之后，形成了超壓凝析氣藏。

該種類型主要分布于東營凹陷的利津地區和勝坨地區，表現為早期欠壓實作用保存了儲層孔隙、晚期油氣充注、地層壓力系數高、油氣產能高的特點，如新利深1凝析氣藏，其井深4271～4374m處砂巖的孔隙度達12％，日產天然氣25×10⁴m³，日產凝析油99t，壓力系數達1.7。因此，該類凝析氣藏是下一步天然氣勘探較有潛力的一種類型。

3．2　早期生烴與充注形成的古油藏有利于后期裂解成凝析氣藏

早期生烴作用與油氣充注形成超壓是陸相斷陷盆地油氣成藏的另一種類型，其條件是毗鄰斷陷深洼的陡坡帶、發育巨厚的近岸水下扇砂礫巖體和短距離的油氣運聚(圖6)。



東營凹陷民豐地區發現的氣藏(包括凝析氣藏)就屬于此類，在沙三段一沙一段沉積期，砂礫巖儲層就形成古油藏，壓力系數達1.4；隨著東營運動整體抬升，壓力系數降至常壓狀態，少部分油氣逸散，大部分油氣保留下來。在館陶組期  現今，地溫增高，原古油藏重烴發生裂解形成凝析氣藏和氣藏，目前在天然氣組分、碳同位素、薄片焦瀝青、流體包裹體密度等方面均已證實民豐地區的豐深1、豐8、豐深4等凝析氣藏和常規氣藏主要屬于早期古油藏原油裂解的產物。因此，該種類型對天然氣勘探具有重要的地質意義，目前民豐地區深層已展示了好的勘探前景。

4　結論

1)東營凹陷深層現今地層流體壓力有強超壓、中超壓和常壓的凝析氣藏和氣藏，但古流體壓力經歷超壓—泄壓—超壓和超壓—泄壓—常壓的演化過程。非平衡壓實作用和生烴增壓作用是東營凹陷深層流體壓力增大的主要原因。

2)早期欠壓實作用保存了儲層孔隙，有利于后期凝析氣充注，形成流體壓力系數高、油氣產能高的凝析氣藏，此類凝析氣藏是天然氣勘探的重要領域。

3)早期生烴與早期充注形成的古油藏經后期高溫作用，重烴裂解形成凝析氣藏和氣藏，該類氣藏具有重要的勘探價值。



參考文獻

[1]陳中紅，查明，張善文，等．東營凹陷古近系天然氣成藏條件及其主控因素[J]．天然氣工業，2008，28(9)：9-12．

CHEN Zhonghong，ZHA Ming，ZHANG Shanwen，et al．Conditions and main controlling factors of natural gas pooling in the paleogene in Dongying Sag[J]．Natural Gas Industry，2008，28(9)：9-12．

[2]何新貞．東營凹陷壓力系統特征分析[J]．油氣地質與采收率，2002，9(4)：21-23．

HE Xinzhen．Pressure system characteristics in Dongying Sag[J]．Petroleum Geology and Recovery Efficiency，2002，9(4)：21-23．

[3]許曉明，劉震，謝啟超，等．渤海灣盆地濟陽坳陷異常高壓特征分析[J]．石油實驗地質，2006，28(4)：345-349．

XU Xiaoming，LIU Zhen，XIE Qichao，et al．Overpressure characteristics in the Jiyang Depression，the Bohaiwan Basin[J]．Petroleum Geology&Experiment，2006，28(4)：345-349．

[4]劉曉峰，解習農．東營凹陷流體壓力系統研究[J]．地球科學——中國地質大學學報，2003，28(1)：78-85．

LIU Xiaofeng，XIE Xinong．Study on fluid pressure system in Dongying Depression[J]．Earth Science-Journal of China University of Geoscience，2003，28(1)：78-85．

[5]張春生，李春光．東營凹陷天然氣類型及分布特征[J]．天然氣工業，1997，l7(4)：23-25．

ZHANG Chunsheng，LI Chunguang．Gas reservoir types and distributive characteristics in Dongying Sag[J]．Natural Gas Industry，1997，17(4)：23-25．

[6]劉景東，蔣有錄．東濮凹陷中央隆起帶北部古近系異常高壓與油氣成藏的關系[J]．天然氣工業，2012，32(12)：30-36．

LIU Jingdong，JIANG Youlu．Relationship between abnormally high pressure and hydrocarbon accumulation of the Paleogene reservoirs in the northern part of central uplift，Dongpu Sag，Bohai Bay Basin[J]．Natural Gas Industry，2012，32(12)：30-36．

[7]謝玉洪，劉平，黃志龍．鶯歌海盆地高溫超壓天然氣成藏地質條件及成藏過程[J]．天然氣工業，2012，32(4)：19-23．

XIE Yuhong，LIU Ping，HUANG Zhilong．Geological conditions and pooling process of high temperature and Overpressure natural gas reservoirs in the Yinggchai Basin[J]．Natural Gas Industry，2012，32(4)：19-23．

[8]邱桂強，凌云，樊洪海．東營凹陷古近系烴源巖超壓特征及分布規律[J]．石油勘探與開發，2003，30(3)：71-75．

QIU Guiqiang，LING Yun，FAN Honghai．The characteristics and distribution of abnormal pressure in the Paleogene source rocks of Dongying Sag[J]．Petroleum Exploration and Development，2003，30(3)：71-75．

[9]ROEDDER E，BODNOR R J．Geological pressure determinations from fluid inclusion studies[J]．Annual Review of Earth Planetary Sciences，1980，8：263-301．

[10]CRAWFORD M L．Phase equilibria in aqueous fluid inclusions M//HOLLISTER L S，CRAWFORD M L．Short course in fluid inclusions：Applications to petrology．Quebec：Mineralogical Association of Canada，1981．

[11]劉斌，段光賢．Nacl-H2O溶液包裹體的密度式和等容式及其應用[J]．礦物學報，l987，7(4)：345 351．

LIU Bin，DUAN Guangxian．Density and capacitive formula of NaCl一H，O solution inclusions and its applications[J]．Mineral Journal，1987，7(4)：345-351．

[12]李善鵬，邱南生，尹長河．利用流體包裹體研究沉積盆地古壓力[J]．礦產與地質，2004，17(2)：161-165．

LI Shanpeng，QIU Nansheng．YlN Changhe．Using fluid inclusion to restore paleo-pressure of the sedimentary basins[J]．Mineral Resources and Geology，2004，17(2)：161-165．

[13]PIRONON J，THIERY R，TEINTUREIER S，et al．Water in petroleum inclusions：Evidence from Roman and FT-IR measurements，PVT consequences[C]//PUEYO J J，CARDELl．ACH E，BITZER K，et al．Proceeding of geofluidsⅢ，3^rd International Conference on Fluid Evolution，Migration and Interaction in Sedimentary Basins and Orogenic Belts：Journal of Geochemical Exploration，2000，69：663-668．

[14]年秀清，羅金海，李杰林，等．庫車坳陷東部下—中侏羅統砂巖流體包裹體特征與油氣成藏期次研究[J]．西安石油大學學報：自然科學版，2011，26(4)：12-18．

NIAN Xiuqing，LUO Jinhai，LI Jielin，et al．Study on the fluid inUusion characteristics and oil-gas accumulation stage times of lower-middle Jurassic sandstone in the east of Kuche Depression[J]．Journal of Xi’an Shiyou University：Natural Science Edition，2011，26(4)：12-18．

[15]王杰，張曉寶，陳踐發，等．蘇里格氣田砂巖流體包裹體特征及成藏史[J]．天然氣工業，2007，27(12)：25-28．

WANG Jie，ZHANG Xiaobao，CHEN Jianfa，et al．Fealures of fluid inclusions in sandstones and reservoiring history of Sulige Gas Field[J]．Natural Gas Industry，2007，27(12)：25-28．

[16]BENEDETTO D V，FREZZOTTI M L．Fluid inclusions in minerals：Methods and application[M]．Virginia：Virginia Polytechnic Institute and State University，1994．

[17]陳紅漢，董偉良，張樹林，等．流體包裹體在古壓力模擬研究中的應用[J]．石油與天然氣地質，2002，23(3)：207-211．

CHEN Honghan，DONG Weiliang，ZHANG Shulin，et al．Application of fluid inclusion in palaeo-pressure modeling research[J]．Oil&Gas Geology，2002，23(3)：207-211．

[18]劉洪林，王紅巖．中國南方海相頁巖超低含水飽和度特征及超壓核心區選擇指標[J]．天然氣工業，2013，33(7)：140-144．

LIU Honglin，WANG Hongyan．Ultra low water saturation characteristics and the identification of over-pressured play fairways of marine shales in south China[J]．Natural Gas Industry，2013，33(7)：140-144．





本文作者：楊顯成  蔣有錄  耿春雁

作者單位：中國石油大學(華東)

  中國石化勝利油田分公司地質科學研究院
