長輸管道“建管分離"模式的實踐與問題探討

         ——以陜京三線建設過程為例

摘　要：隨著長輸管道建設規模的不斷擴大，傳統管理模式很難適應管道建設發展的需要，2007年中國石油天然氣集團公司推行了長輸管道建管分離管理模式，但由于建管分離管理模式實施時間較短，制度本身還需要不斷完善。為此，以陜京三線建設工程為例，提出了管道運行單位在建設期應提前組建運行隊伍監管工程設計、施工和關鍵設備質量，以及新建管道與在役管道并行和交叉施工作業等認識；管道運行單位還應在工程投產后利用檢測技術測定管道本體質量，建立管道質量數據庫，確保管道運行的長久安全。同時，通過分析陜京三線當前存在的遺留問題整治推進緩慢、建設質量責任追究難度大、竣工資料移交滯后影響管道生產運行、水工保護施工質量不滿足要求等問題，提出了重新合理劃分建設單位與運行單位的工作界面和提供臨時檔案資料等應對措施，對進一步完善建管分離模式管理制度、提高管道施工質量、保障管道建設和運行的無縫銜接均具有現實意義。

關鍵詞：長輸管道  項目管理模式  建管分離  實踐  運行單位  建設單位  交叉工程  質量

Practices of and problems in the construction-management separation mode in a long-distance pipeline project：A case study of the Shaanxi-Beijing Line 3

Abstract：With the expansion of long distance pipeline construction，the traditional management mode can not meet the need of thepipeline construction and development in present China．In 2007，CNPC promoted the construction-management separation mode for the long distance pipeline projects．However，for lack of long-time practices，this promoted mode needs to be further studied and fulfilled．Therefore，in this case study of the Shaanxi Beij ing Line 3，this paper discussed the emerging problems and put forward some proposals accordingly．At the construction stage，it was suggested that the operation units should organize in advance the operating personnel to regulate the engineering quality of design and construction as well as the quality of key equipments，and to supervise the parallel and cross construction between new and in-service pipelines；when the pipelines are put into production，the operation units should apply detection techniques to test the quality of pipelines，and establish the pipeline quality database．In this way，the safe operation of pipelines will be guaranteed for a long time．Also，this paper put forward some solutions to those leftover problems such as laggard rectification，a poor responsibility investigating system，the negative effect of the lagged transfer of the completion data，in complete hydraulic protection work，and so forth．For example，the working interface should be re-divided between the construction and operation units and temporary files should be provided．This study is of practical significance to fulfilling the construction-management separation mode，to improving the pipeline construction quality，and to ensuring the smooth handover from pipeline construction to operation management．

Key words：long distance pipeline project，project management mode，construction-management separation mode，practice，operation unit，construction unit，crossing project，quality

隨著西北、東北、西南、海上4大油氣戰略通道和國內油氣骨干管網建設加快推進，中國正迎來新一輪管道建設高潮，同時也面臨著嚴峻的挑戰：①管道建沒規模不斷擴大，從小規模單一管線向國際互聯管網發展；②管道建設隊伍呈現多行業、多專業協同作戰等特點；③建設任務重，管理難度大^[1-2]。傳統的“建管合一”管理模式已很難適應當前管道建設發展需要，為此，2007年中國石油天然氣集團公司以充分發揮集團公司整體優勢，有效配置資源為目的，做出了管道建設與生產分離運作的重大決策，推進管道建設大發展^[3]。

2010年以來，西氣東輸二線、蘭鄭長成品油管道、陜京三線等第一批實施“建管分離”模式的油氣長輸管道工程相繼投產運行。實踐證明，“建管分離”模式下的項目管理，使人力、采辦、設計、施工等資源在同一個平臺上得到有效配置，推進了管道工程建設平穩進行。從“建管合一”到“建管分離”，體制創新帶動了油氣管道建設的全新局面。

1　“建管分離"模式的成功實踐經驗

陜京三線輸氣管道工程起于陜西省榆林市榆林壓氣站，止于北京市昌平區兩沙屯末站，全長約990km，是中國石油第一批采用建管分離管理模式的油氣長輸管道工程之一，2009年初開工建設，2011年初建成投產。作為中國石油推行建管分離模式的首批工程項目，在實踐中摸索出如下經驗。

1．1　以運行經驗指導工程設計，保障工程建設與運行維護的連續

工程設計方案不僅對于管道工程安全施工、質量和投資控制具有舉足輕重的作用，而且關系到管道運行期間的本質安全和運行維護成本費用。“設計是龍頭”，抓好設計環節，保證設計質量，才能為工程施工、生產運行奠定良好基礎。一個優良的設計方案不是僅僅依靠設計單位獨立能夠完成的，需要運行、建設單位發揮各自優勢^[4]，相互溝通配合才能完成。陜京三線建設開始，建設單位和運行單位以滿足施工和生產運行需求為導向，充分與設計單位溝通，多次召開了初步設計審查會，施工圖審查會及施工設計變更審查會。陜京三線站場閥室施工圖通過會審，提出了42項修改意見，包括為減少主管線開孔，要求閥室GOV(Gas-Operated Valve)閥壓降速率感測13、動力氣源口開孔位置均移至地面以上，在GOV閥的旁通管線上開孔；管線上同一位置設計有多個壓力表、壓力變送器開口的，壓力表和其中1臺壓力變送器共用一個開口；為防止閥室基礎下沉引起安全隱患，要求線路截斷閥下部基礎采用鋼筋混凝土基礎，并存閥室進出兩端設計管線支撐等。

1．2　提前組建運行隊伍，監督管道建設過程質量，形成“邊建邊接”格局，實現建設與運行無縫銜接

違章占壓和第三方破壞是影響管道安全的重要問題^[5]。陜京三線建設過程中，運行單位提前組建管道運行隊伍，介入管道工程建設，杠管道下溝后立即組織人員按照在役管道標準開展管道巡線工作，有效避免管道下溝后出現二次占壓和第三方破壞的情況。同時制定了運行人員過程監督制度，監管工程建設質量，實施下溝、清管、測徑、試壓、干燥等關鍵工序時，運行人員須到場監護和確認^[6]。在陜京三線建設過程中，運行人員發現100多項質量問題，及時通知監理和施工單位并得到有效整改，為后期的生產運行打下良好基礎。

1．3　制訂并行和交叉工程管理辦法，明確施工過程各方責任，在保證在役管道安全的前提下加快并行和交叉施工進度

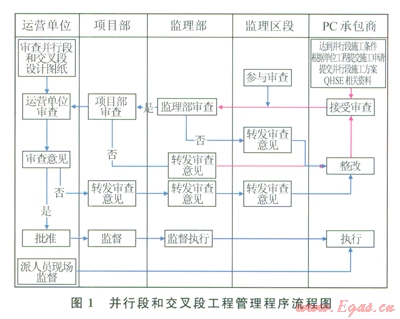

陜京三線與陜京二線管線并行長度約460km，交叉42次，與陜京一線交叉1次。鑒于并行距離長，交叉次數多的特點，工程開工前，建設單位與運行單位聯合發布了陜京三線輸氣管道與陜京二線、陜京一線輸氣管道并行段和交叉段工程管理程序(圖1)，明確參建各方職責，有效地保障了陜京三線建設速度和陜京一線、二線的安全運行。

1．4　首次嘗試運行單位主導建管分離模式下的管道工程投產

按照中國石油建管分離模式要求，管道投產試運由建沒單位負責，投產72h后交予運行單位，如兩二線西段和蘭鄭長等油氣長輸管道投產均采用此模式。陜京三線建設后期，建設單位和運行單位通過總結其他建管分離模式下的油氣管道投產經驗和教訓，首次中運行單位主導建管分離模式下的油氣管道工程投產工作，建設單位負責投產應急保駕，事實證明運行單位主導管道投產工作，使運行人員能快速掌握管道工藝流程，及時處理各類故障，更利于管道投產后的運行管理。

1．5　實施管道內檢測和外防腐檢測作業，驗證和掌握管道建設質量

陜京三線投產后，運行單位及時實施工管道內檢測和外防腐檢測^[7-8]，掌握了陜京三線管道本體和防腐層質量情況，建立了管道本體質量檔案數據庫，對發現的質量缺陷進行分析，并界定責任，及時修復和完善，從而保證陜京三線管道運行安全。

1．6　實施閥門養護工作，保障關鍵設備安全可靠

閥門是油氣長輸管道的關鍵設備，其安全性和可靠性直接影響管道安全平穩運行^[9]。陜京三線建設過程中，運行單位委托專業閥門養護隊伍，在建設過程中對閥門進行養護和檢查，使閥門存在的問題得以在投產之前發現和解決，有效保護閥門性能。在陜京三線新閥門養護作業過程中共發現問題閥門504臺件，最終通過協調閥門廠家進行了整改，保證了陜京三線的安全投產運行。

2　存在的問題及建議

為充分發揮建管分離新體制新機制優勢，通過總結與分析陜京三線建管分離模式的實施情況，筆者認為，建管分離模式目前存在以下幾方面的問題需要盡快解決與完善。

2．1　遺留問題整治和建設質量缺陷責任追究問題

陜京三線在2011年初投產后，運行單位提出遺留問題2551項。2012年3月，遺留問題仍然剩余826項，為加快遺留問題整改進度，根據上級主管部門指示精神，經過雙方協商，運行單位接收其中715項遺留問題的整改工作；截至2012年9月，運行單位負責整改的問題已經完成，建設單位負責整改lll項問題還剩余25項，特別是l座閥室一直無法進場、部分河流穿越水工保護工程未實施等影響運行安全的問題，仍未得到妥善處理。這些問題也牽制建設單位相當大的精力，成為制約建設單位實施更多建設項目的重要因素^[10]。另外，因運行單位與設計和施工單位不存在直接合同關系，因此在管道運行過程中發現的建設期質量缺陷無法直接反饋到設計和施下單位，只能反饋到建設單位，由建設單位再協調和組織施工單位按照運行單位的管理程序進行整改，問題反饋和整改中間環節過多，很難滿足運行單位迅速解決問題的需求，例如陜京三線清管三通擋條脫落等質量缺陷，運行單位很難進行質量責任追究。建管分離模式下，建設單位的優勢在于整合資源，快速完成大規模的施工作業任務，而遺留問題整改工作卻是零星的修補工作，工作任務分散，且與投產運行管道直接相關，施工作業計劃和作業程序都要按照生產運行標準進行管理，不適合大規模集中作業，相反，遺留問題整改與管道牛產運行過程中的日常修理工作相似，更適合由運行單位承擔，因此，隨著建管分離模式下投產管道的不斷增加，通過合同南運行單位負責控制質量保證金的方式，建立起運行單位直接負責遺留問題整改和就質量缺陷問題直接向設計和施工單位進行責任追究機制，已經刻不容緩。

2．2　竣工資料移交嚴重滯后

陜京三線投產后，超過一年半時間未移交竣工資料，因此運行人員在不掌握現場資料的情況下實施生產運行工作，運行管理風險很大。例如2012年7月底陜京三線輸氣管道多處發生洪水水毀和塌陷，無法及時獲取管道的相關資料，嚴重影響運行單位的問題判斷和決策。作為建設單位，存陜京三線投產后，要組織施工單位對竣工資料進行編制及組卷，監理單位審核和上級主管部門及國家相關部委的驗收、整改，工作環節較多，程序復雜，很難在短時間內將竣工資料提交運行單位，因此，建議建管分離模式下施工建設期間，完成一個標段建設和現場驗收后，立即將該標段非正式版竣工資料(書面版和電子版)移交運行人員使用，使運行人員能及時掌握管道的相關資料，降低運行管理風險。

2．3　專項驗收、土地證辦理問題

依據陜京三線委托建設合同，專項評價和驗收、土地證辦理等T作由建設單位負責。安全、環保、水土保持等專項驗收是對最初評價和設計情況的驗證，需要管道投產運行一段時間甚至一兩年后再進行驗收，且要經過驗收  整改一驗收的過程，程序繁瑣，持續時間長。建管分離模式下，作為專業化的建設譯位，其主要任務應該是集中管道建設的人財物，并進行合理分配，按照上級領導的要求，在規定的時間內完成項目建設工作。通常情況下，建設單位在工程項目投產后，項目部人員作為建設資源很快被分配到其他工程項目建設中，專項驗收和土地證辦理等后期工作很難受到重視，因此，從工作性質角度考慮，工程項日投產后的專項驗收和土地證辦理由運行單位負責更為合適。

2．4　實施閥門養護、管道內檢測和外防腐檢測作業費用問題

管道新閥門養護、外防腐檢測和內檢測工作是預防閥門故障、檢驗和驗證管道工程建設質量有效手段，運行單位為掌握管道建設質量，在每個工程項目建設和投產后均要實施，但這三項工作費用較高，目前并未包括在工程項目概算中，運行單位從運行維護費用中列支，負擔較大，建議上述費用列支到工程概算中。

2．5　水工保護設計與實施問題

2011年初，陜京三線建成投產，大部分水工保護都在工程投產后才開始施工。2012年7月陜京三線沿線水工保護多數被沖毀，出現上百處露管和塌陷，損失高達數千萬元。管道工程水工保護一般要經過兩次設計，第一次是管道建設前，設計人員根據現場勘查情況設計水工保護；第二次是管道施工完成，設計人員根據現場環境變化情況進行二次水工保護設計。通常管道建成后，施工單位主體人員就會撤離，二次水下保護施工一般承包給地方隊伍實施。經濟上，二次水工保護費用已包括在施工單位的承包合同中，施工單位為獲取最大利益肯定要壓縮投資；重視程度上，管線已建成，水工保護作為附屬工程，很難引起重視^[11]；人力資源上，施工隊伍主體已撤離，留下的人員一般是處理后期收尾事宜，沒有精力監管水工保護質量^[12]，因此二次水工保護的質量很難得到保障，同時，管道施工擾動區域至少要經過一個汛期后才能趨于穩定狀態，管道建成投產后立即實施二次水工保護并不太合適。鑒于上述情況，建議建設單位建設完成管道后不再實施二次水工保護工程，待管道運行經過一個汛期后，由運行單位統一根據現場實際情況組織實施。

3　結束語

建管分離管理模式已在中國石油所屬的油氣長輸管道工程項目中全面推廣實施。筆者認為建管分離模式優勢是專業化的建設單位能優化人力、采辦、設計、施工等資源，快速完成大規模工程建設工作，本文以陜京三線建設過程為例，深入分析和總結了陜京三線建管分離管理模式的T作經驗，同時結合當前實際情況，提出完善建管分離模式下建設單位與運行單位的工作界面建議，進一步提高石油管道建設的效率和水平。

參考文獻

[1]劉毅軍．天然氣產業鏈需求整體規劃[N]．經濟日報，2011-01-25(16)．

LIU Yijun．Natural gas industry chain needs overall planning[N]．Economic Daily，2011-01-25(16)．

[2]劉小麗．中國天然氣市場發展現狀與特點[J]．天然氣工業，2010，30(7)：l-6．

LIU Xiaoli．Present situation and characteristics of the development of natural gas market in China[J]．Natural Gas Industry，2010，30(7)：1-6．

[3]劉洪軍，魏振紅，楊樹森．長輸管道建、管分開管理模式有關問題探討[J]．天然氣工業，2010，30(3)：lll-ll2．

LIU Hongjun，WEI Zhenhong，YANG Shusen．The issues related to the construction and management separation mode of long distance pipeline project[J]．Natural Gas Industry，2010，30(3)：111-112．

[4]何自華，于永生，趙良．項目管理承包(PMC)模式的發展[J]．煤炭工程，2011(11)：1-4．

HE Zihua，YU Yongsheng，ZHAOLiang．The development of proj ect management contract model(PMC)[J]．Coal Engineering，2011(11)：1-4．

[5]趙建平．埋地燃氣管道第三方破壞模糊綜合評價法[J]．天然氣工業，2008，28(11)：103-105．

ZHAO Jianping．Fuzzy comprehensive analysis method and its application in the third-party damage assessment of the buried gas piping[J]．Natural Gas Industry，2008，28(11)：103-105．

[6]沈庚民．長輸油氣管道工程建設項目的PMC管理模式[J]．油氣儲運，2013，32(3)：283-286．

SHEN Gengmin．PMC management model of constructien project for long distance oil and gas pipeline[J]．Oil&Gas Storage and Transportation，2013，32(3)：283-286．

[7]楊玉林，呂江，喬玉龍，等．靖邊氣田天然氣管線腐蝕檢測與趨勢分析[J]．石油化工應用，2010，29(4)：87-92．

YANG Yulin，LU Jiang，QIAO Yulong，et al．Tile pipeline corrosion detection and trend analysis of Jingbian Gas field[J]．Petrochemical Applications，2010，29(4)：87-92．

[8]武萬輝，郭勇，王同德。等．管道漏磁檢測技術及應用[J]．管道技術與裝備，2009(2)：33-34．

WU Wanhui，GUO Yong，WANG Tongde，et al．The testing technology and application magnetic flux leakage[J]．Pipeline Technology and Equipment，2009(2)：33-34．

[9]劉健，粱平，張亞明，等．輸氣站場閥門失效分析[J]．重慶科技學院學報：自然科學版，2008，10(3)：22-24．

LIU Jian，LIANG Ping，ZHANG Yaming，et al．Analysis on failure factor for separator[J]．Journal of Chongqing University of Science and Technology：Natural Sciences Edition，2008，10(3)：22-24．

[10]郎需慶，趙志勇，宮宏，等．油氣管道事故統計分析與安全運行對策[J]．安全、健康和環境，2006，6(10)：l5-17．

LANG Xuqing，ZHAO Zhiyong，GONG Hong，et al．Accidents statistical analysis and safety operation measures of the oil-gas pipeline[J]．Safety，Health and Environment，2006，6(10)：15-17．

[11]閆培文．試析建筑工程質量問題成因及其防控措施[J]．內蒙古石油化工，2010(2)：90-91．

YAN Peiwen．Analysis of the quality causes in construction engineering and its prevention measures[J]．Inner Mongolia Petrochemical Industry，2010(2)：90-91．

[12]周宇．加強石油工程質量監督工作的思考[J]．石油工程建設，2012，38(5)：73-74．

ZHOU Yu．Consideration on strengthening petroleum engineering quality supervision[J]．Petroleum Engineering Construction，2012，38(5)：73-74．

本文作者：楊樹森  劉鵬躍  趙寶

作者單位：中國石油北京天然氣管道公司
