　　　　　　　　——以青島LNG接收站為例

摘　要：蒸發氣(Boil Off Gas，縮寫為BOG)的處理是LNG接收站必須考慮的關鍵I'q題之一，關系著LNG接收站的能耗及安全、平穩運行。為此，介紹了LNG接收站BOG處理的4種工藝：①BOG直接壓縮工藝；②BOG再冷凝液化工藝；③BOG間接熱交換再液化工藝；④蓄冷式BOG再液化工藝。運用HYSYS軟件建立了采用不同BOG處理工藝的LNG接收站模型，對比了目前主要采用的BOG直接壓縮_T-藝和再冷凝液化工藝在工藝流程及能耗方面的差異，并分析了外輸量、外輸壓力及再冷凝器壓力對BOG處理S-藝節能效果的影響，在此基礎上提出了BOG再冷凝液化工藝的改進措施——BOG進入再冷凝器前進行預冷，可比原工藝節約l8.2％的能耗。同時還針對青島LNG接收站提出了BOG再冷凝液化及直接壓縮工藝混合使用的優化運行方案，可使進入再冷凝器的LNG流量保持恒定，沒被冷凝的BOG經過高壓壓縮機提壓到外輸壓力，與完成氣化的LNG混合后外輸，可避免BOG進入火炬系統而造成的能源浪費，同時減小再冷凝器入口流量的波動，使裝置運行更穩定、更經濟。

關鍵詞：LNG  接收站  BOG  直接壓縮  再冷凝液化  間接熱交換再液化  蓄冷式再液化  優化  混合運行  節能

A case study of processing and optimization of BOG gas treatment in an LNG terminal in Qingdao

Abstract：The BOG(Boil-Off Gas)processing system is one of the key issues relating directly to energy consumption and safe&steady operarion in an LNG terminal．Therefore，we introduced four processing systems for BOG treatment：direct condensation，recondensation，indirect heat exchange reliquefaction，and cooling storage reliquefaction．On this basis，we applied the HYSYS to build different LNG terminal models，simulated and compared the commonly used recondensation process and the direct condensation in terms of process and energy consumption．And we also analyzed the impacts of the flow rate，pressure of send-out NG and re condenser pressure on the energy saving results of BOG processing．Therefore，we recommended a further innovative measure for the recondensation BOG process，i．e．，to precool the BOG before it enters the re condenser，which can save the energy consumption by 18.2％．Meanwhile，we also presented an optimal operating scheme of mixing the above two processes for an LNG terminal in Qingdao．This can keeP the LNG flow rate steadily entering the re condenser，and the uncondensed BOG can be compressed to mix with the liquefied LNG，thus the BOG will be saved instead of entering the flare venting system，meanwhile，the flow rate fluctuation at the inlet of the re condenser will be reduced to make the whole BOG processing more stable and cost effective as a result．

Keywords：LNG terminal，BOG，direct condensation，re-condensation process，indirect heat exchange，cooling storage reliquefaction，optimization，hybrid operation，energy saving

LNG接收站目前主要有3種類型：①大型LNG接收站，如已運行的廣東大鵬LNG、福建LNG、上海LNG等接收站及在建的青島LNG、廣西LNG等接收站；②小型LNG接收站；③衛星型LNG接收站。

LNG系統的漏熱、動設備能量輸入、卸料和外輸體積置換、壓力差、閃蒸等因素必定導致LNG接收站的儲槽、操作設備、管線內產生大量BOG(Boil Off Gas，蒸發氣)^[1-2]。2009年楊志國等^[3]分析了再冷凝器運行參數對BOG再冷凝工藝的影響，提出通過調整壓縮機的壓比、物料比來實現BOG再冷凝工藝的優化運行。2012年李亞軍等剛通過調節BOG再冷凝工藝中壓縮機的階數來達到系統節能降耗的目的。

筆者主要從工藝和能耗兩方面對比了目前主要采用的2種BOG處理工藝，以方便不同類型的LNG接收站選用合適的BOG處理工藝，同時針對在建的青島LNG接收站進行了BOG再冷凝工藝改進。

1　不同的BOG處理工藝對比

目前，LNG接收站BOG處理工藝主要有以下4種：0BOG直接壓縮工藝；②BOG再冷凝液化工藝；③BOG間接熱交換再液化工藝；④蓄冷式再液化工藝^[5]。前兩種BOG處理工藝為目前主要采用方式，其流程分別見圖l、2，2種工藝的對比見表l。BOG直接壓縮工藝中，BOG加壓后直接進入外輸管網；BOG再冷凝液化工藝中，BOG加壓后進入再冷凝器，與進入再冷凝器的過冷LNG混合，形成液態，然后與剩余LNG一起通過高壓泵加壓，進入氣化器氣化，再外輸。







2　不同BOG處理工藝的能耗對比

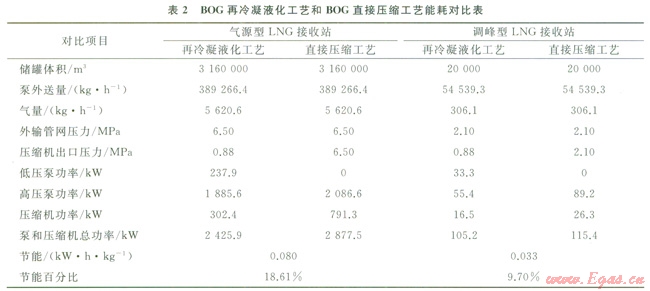

用HYSYS軟件對氣源型LNG接收站和調峰型LNG接收站分別采用再冷凝液化和直接壓縮的BOG處理工藝進行了模擬計算(氣源型LNG接收站按青島LNG接收站設計參數進行模擬)，模擬圖分別見圖1、2，能耗對比結果見表2。可以看出，無論是對調峰型LNG接收站還是氣源型LNG接收站，BOG再冷凝液化工藝都比BOG直接壓縮工藝更為節能。



對比2種工藝的能耗，以氣源型LNG接收站為例進行分析，繪制出2種工藝的壓比焓圖(圖3)。



圖3中，紅色線ABCDEF表示BOG直接壓縮工藝的壓比焓線，藍色線abcdefgh表示BOG再冷凝液化工藝的壓比焓線。LNG和BOG在等熵條件下通過泵或壓縮機進行提壓。從圖3可以看出，對于泵的比焓差(qCD、qcd+qeg)、氣化器的比焓差(qDE、qgh)，2種工藝相差不大，而對于壓縮機的比焓差，BOG直接壓縮工藝的qAB遠大于BOG再冷凝液化工藝的qab。另外，在實際生產中，壓縮機的效率小于泵的效率，2種BOG處理工藝進行能耗比較時，壓縮機對能耗的影響更大。因此，輸送單位質量流體時，BOG再冷凝工藝比BOG直接壓縮工藝的能耗低。影響再冷凝器節能效果的因素有很多，現采用單一變量法來分析幾種變量對節能效果產生的影響。以下模擬以氣源型LNG接收站的參數為基礎。

2．1　外輸量對節能效果的影響

外輸量對BOG處理工藝能耗的影響見圖4。從圖4可以看出，外輸量的改變對節能效果影響不大。但當外輸量較大時，BOG的量也相應增加，BOG再冷凝液化工藝的總節能量則相當可觀。



2．2　外輸壓力對節能效果的影響

外輸壓力對BOG處理工藝的能耗影響見圖5。從圖5可以看出，隨著外輸壓力的增加，BOG再冷凝凝液化工藝的節能量減小。



但當再冷凝器壓力降低時，再冷凝器入口BOG溫度升高，需要冷凝BOG的LNG用量增加，則物料液化工藝的節能量隨之增加。這是由于當外輸壓力增加時，BOG直接壓縮工藝中壓縮機的比焓差增加量遠遠大于BOG再冷凝液化工藝中高壓泵的比焓差增加量，即BOG直接壓縮工藝的能耗增加量大于BOG再冷凝液化工藝的能耗增加量^[6-7]。

2．3　再冷凝器壓力對節能效果的影響

物料比為進入再冷凝器的LNG與BOG質量比，以下所指物料比為最小物料比，即LNG流量為將BOG全部冷凝為液體所需的最小流量。

再冷凝器壓力對BOG再冷凝液化工藝能耗、節能的影響見圖6。從圖6可以看出，隨著再冷凝器壓力的升高，即低壓泵和壓縮機壓力的升高，BOG再冷凝液化工藝所消耗的能量相應增加，則BOG再冷比增加，當LNG接收站處于外輸量最小工況時，操作困難。因此，在實際生產中，再冷凝器的壓力一般控制在0.7～O.9MPa^[8]。



3　青島LNG接收站BOG再冷凝液化工藝改進措施

3．1　BOG進入再冷凝器前預冷

根據2.3的分析得知，降低壓縮機出口壓力會增加節能雖，但會造成物料比增加，從而導致裝置操作困難。為了在降低壓縮機出口壓力的同時保證物料比恒定，從而達到節能的效果，本文參考文獻[9-10]提出了如圖7所示的優化后BOG再冷凝液化工藝流程，添加了BOG冷換器設備，BOG在進入再冷凝器之前先與高壓泵出口的一部分LNG換熱，進行預冷，降低BOG溫度。由于BOG及LNG均屬于清潔的高壓物料，因此，冷換器選用傳熱效率高、結構簡單、價格便宜、承壓能力強的“U”形管式換熱器^[11]。冷換器入口的LNG流量設定為5000kg／h。優化后再冷凝器壓力與壓縮機能耗及物料比的關系見表3。





從圖6-b及表3可以看出，工藝優化前再冷凝器壓力為0.88MPa時的物料比與工藝優化后再冷凝器壓力為0.65MPa時的物料比接近，而壓縮機能耗則由302.4kW降為246.9kW，降低l8.2％，節能效果明顯。

3．2　混合使用2種BOG處理工藝

從能耗對比分析及實際應用情況來看，氣源型LNG接收站一般都采用BOG再冷凝液化工藝。根據本文參考文獻[1，12-13]計算得到青島LNG接收站在不同工況下的BOG處理量：①卸船最小外輸量時，BOG處理量為20.6t／h；②卸船最大外輸量時，BOG處理量為l9.9t／h；③非卸船最小外輸量時，BOG處理量為7.3t／h；④非卸船最小外輸量時，BOG處理量為4.3t／h。理論模擬計算得知卸船工況下的BOG處理量為非卸船工況下BOG處理量的4.5倍，同時，根據下游用戶用氣量的不同，LNG接收站外輸量也有較大波動，這些都造成BOG再冷凝液化工藝操作困難，尤其是當BOG處理量較大，而下游用戶用氣量較低時，會造成BOG無法完全液化就不得不進入火炬系統，導致能源浪費。因此，針對青島LNG接收站提出BOG再冷凝液化及BOG直接壓縮2種工藝混合使用的方案(圖8)，使進再冷凝器的LNG流量保持恒定，沒被冷凝的BOG經過高壓壓縮機提壓到外輸壓力，與完成氣化的LNG混合后外輸。



模擬混合工藝卸船工況下的流程參數見表4，在卸船工況下再冷凝器入口的LNG流量為62.00 t／h，在再冷凝器安全運行的同時，盡可能降低高壓壓縮機的入口流量，從而節約總能耗。低壓壓縮機設計負荷為6.7t／h，為統一設備運行參數，并節約投資成本，再冷凝器入口LNG流量的設定以滿足高壓壓縮機入口BOG流量小于6.7t／h為限。



BOG混合處理工藝與BOG再冷凝液化工藝能耗對比情況見表5。BOG混合處理工藝的壓比焓線見圖3中的黑色線，從圖3可以看出，由于高壓壓縮機的存在，BOG混合處理工藝的能耗大于BOG再冷凝液化工藝的能耗。從表5可以看出，正常工況下，采用BOG混合處理工藝的總能耗比單用BOG再冷凝液化工藝的總能耗要高6.8％，但在最小外輸量的工況下，采用BOG混合處理工藝可避免BOG進入火炬系統而造成能源浪費，同時減小再冷凝器入口流量的波動，裝置運行更穩定、更安全。綜合考慮，青島LNG接收站BOG處理工藝采用BOG再冷凝液化工藝及BOG直接壓縮混合處理工藝可行。



4　結論

1)BOG再冷凝液化工藝的能耗均小于BOG直接壓縮工藝的能耗。針對2種BOG處理工藝，外輸量的改變幾乎不影響再冷凝器的節能效果，但當BOG量較大時，BOG再冷凝液化工藝的節能效果更顯著。

2)隨著外輸壓力的增加，再冷凝器的節能量也增加。

3)隨著再冷凝器壓力的增加，再冷凝器的節能量減少，但為了便于操作，再冷凝器壓力一般設為0.7～0.9MPa。

4)BOG進入再冷凝器前進行預冷，可在處理相同BOG量時降低再冷凝器的壓力，從而節約壓縮機的能耗，節約率達l8.2％。

5)青島LNG接收站采用BOG再冷凝液化工藝及BOG直接壓縮混合處理工藝，可避免最小外輸量工況下BOG進入火炬，減少能源浪費，使裝置運行更安全、穩定。



參考文獻

[1]陳行水．LNG接收站再冷凝工藝模型與動態優化[D]．廣州：華南理工大學，2012．

CHEN Xingshui．Modeling and dynamic optimization of recondensation process at LNG receiving terminals[D]．Guangzhou：South China University of Technology，2012．

[2]郭海燕，張煒森．珠海LNG裝置技術分析與運行情況[J]．石油與天然氣化工，2012，41(1)：43-47，l20．

GUO Haiyan，ZHANG Weisen．Technical analysis and operation status of LNG plant in Zhuhai[J]．Chemical Engineering of Oil＆Gas，2012，41(1)：43-47，120．

[3]楊志國，李亞軍．液化天然氣接收站再冷凝工藝優化研究[J]．現代化工，2009，29(11)：74-77．

YANG Zhiguo，LI Yajun．Influence of operational parameters on boil off gas recondensation process[J]．Modern Chemical Industry，2009，29(11)：74-77．

[4]李亞軍，陳蒙．LNG接收站BOG多階壓縮再液化工藝優化分析[J]．化工學報，2013，64(3)：986-992．

LI Yajun，CHEN Meng．Simulation based optimization and analysis of BOG multi stage compression and recondensation process at LNG receiving terminal[J]．CIESC Journal，2013，64(3)：986-992．

[5]金光，李亞軍．LNG接收站蒸發氣體處理工藝[J]．低溫工程，2011，l79(1)：51-56．

JIN Guang，LI Yajun．Boil-off gas treatment in LNG reeeiving terminal[J]．Cryogenics，2011，179(1)：51-56．

[6]張奕，艾紹平．液化天然氣氣化站中BOG壓縮機運行的動態模擬與優化[J]．石油與天然氣化工，2012，41(1)：53-57，121．

ZHANG Yi，AI Shaoping．Dynamic simulation and operation optimization of BOG；compressors in LNG gasification plant[J]．Chemical Engineering of Oil＆．Gas，2012，41(1)：53-57，121．

[7]陳帥，田士章，胡文江，等．LNG儲罐冷卻過程中BOG回收量探討[J]．石油與天然氣化工，2013，42(4)：373-377．

CHEN Shuai，TIAN Shizhang，HU Wenjiang，et al．BOG recovery of LNG storage tank cooling process[J]．Chemical Engineering of Oil＆Gas，2013，42(4)：373-377．

[8]劉浩，金國強．LNG接收站BOG氣體處理工藝[J]．化工設計，2006，16(1)：13-16．

LIU Hao，JIN Guoqiang．Process comparison and energy saving analysis of BOG gas treatment of LNG receiving terminal[J]．Chemical Engineering Design，2006，16(1)：13-16．

[9]PARK C，SONG K，LEE S，et al．Retrofit design of a boil-off gas handling process in liquefied natural gas receiving terminals[J]．Energy，2012，44(1)：69-78．

[10]向麗君，全日，邱奎，等．LNG接收站BOG氣體回收工藝改進與能耗分析[J]．天然氣化工，2012，37(3)：48-50．

XIANG Lijun，QUAN Ri，QIU Kui，et al．LNG terminal BOG recovery process improvement and energy saving analysis[J]．Natural Gas Chemical Industry，2012，37(3)：48-50

[11]林玉娟，楊達，馮永利．應用SolidWorks進行u型管式換熱器管板的應力分析[J]．科學技術與工程，2010，10(3)：776-779．

LIN Yuj uan，YANG Da，FENG Yongli．Stress analysis of U tube heat exchanger、s tubesheet with Solidworks[J]．Science Technology and Engineering，2010，10(3)：776-779．

[12]付子航．LNG接收站蒸發氣處理系統靜態設計計算模型[J]．天然氣工業，2011，3l(1)：83-85．

FU Zihang．A static design calculation model of boil off gas(BOG)handling system of an LNG receiving terminal[J]．Natural Gas Industry，2011，31(1)：83-85．

[13]孫憲航，陳保東，張莉莉，等．液化天然氣BOG的計算方法與處理工藝[J]．油氣儲運，2012，3l(12)：931-933．

SUN Xianhang，CHEN Baodong，ZHANG Lili，et al．BOG calculation method and processing technique of liquefied natural gas[J]．Oil&Gas Storage and Transportation，2012，3l(12)：931-933．



本文作者：王小尚  劉景俊  李玉星  多志麗  王武昌

作者單位：中國石化青島液化天然氣有限責任公司

  中國石油大學(華東)儲運與建筑工程學院
