中國東部中新代含油氣盆地中發育各種類型的火山巖，在這些火山巖中發現了具有商業價值的油氣藏，該類油氣藏正成為中國中新生代盆地勘探的新領域[1]。儲層預測是火山巖氣藏勘探的核心問題[2]，而儲層預測的關鍵是看儲集空間是否發育。
　　火山巖儲集空間類型及其成因機理是開展這項研究的基礎，各專家對火山巖儲集空間類型的分類不盡相同[1,3～6]，可歸納為原生孔隙、次生孔隙和裂縫3大類。孔縫組合類型因研究精度不同有細微差別，一般有孔隙型、孔隙-裂縫型、裂縫-孔隙型和裂縫型4大類。火山巖的巖性[7]、巖相[8～11]、噴發環境[12]、構造活動及其成巖作用[13]跟儲集空間的發育密切相關。火山巖孔隙在整個成巖作用過程中是不斷變化的[14]。孔隙喉道對火山巖儲層氣井產能影響非常大[15]。裂縫的發育對火山巖儲層的連通性、滲流性起著重要的作用[16]，因此經常被單獨作為研究對象[17]。火山巖儲集空間的研究也不再局限于運用巖心觀察、鑄體薄片、掃描電鏡、黏土礦物X光衍射和壓汞等地質手段，一些地球物理方法(像常規測井資料分析、成像測井和核磁測井)也漸漸被得到廣泛應戶甘。
　　筆者基于前人的研究基礎，統計了松遼盆地營城組火山巖中不同孔縫的面孔率，得出了16種巖性12種亞相的主要儲集空間類型，討論了原牛孔隙和次生孔隙的成因，對火山巖氣藏的勘探開發有一定的幫助。
　　1分析方法
　　本次研究利用面孔率統計的方法。選取的樣品68塊來自松遼盆地盆緣露頭區，99塊來自甕地內徐家圍子斷陷，取樣原則以涵蓋各類巖性和孔縫為標準。具體研究步驟如下：①在CoreDBMS軟件中對巖石照片中的孔隙進行區域分割，若孔隙類型不同，可以多次區域分割，分別統計，最后得到孔隙的而孔率，裂縫面孔率的統計同理；②統計不同巖性孔縫的面孔率的平均值；③計算不同巖性中各孔縫類型的百分含量(圖1)；④計算不同巖相中各孔縫類型的百分含量(圖2)。

　　2儲層儲集空間類型及其分布特征
　　本次儲集空間分類沿用王璞琚等(2007)的分類方法，分為3大類：原生孔隙、次生孔隙和裂縫；亞類根據統計出現的頻率有所調整，分為12亞類：原生氣孔、杏仁體內孔、顆粒/晶粒間孔、基質收縮裂隙、礦物炸裂紋和解理縫隙；晶內溶蝕孔、基質內溶蝕孔、角礫間孔；原生收縮縫隙、充填殘余/構造裂縫、溶蝕構造裂縫、隱爆裂縫。

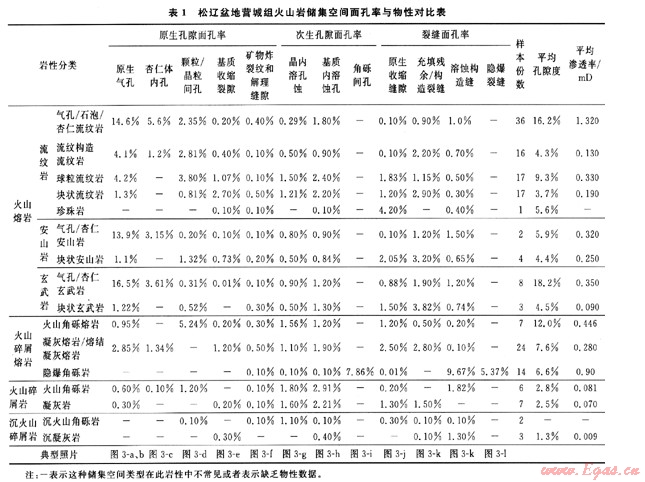

　　統計了167份樣本16種巖性照片中不同孔縫的面孔率，求取每種巖性的孔縫對應面孔率平均值列于表1，并與物性做了對比。

　　2.1各類孔縫在不同巖性的分布特征

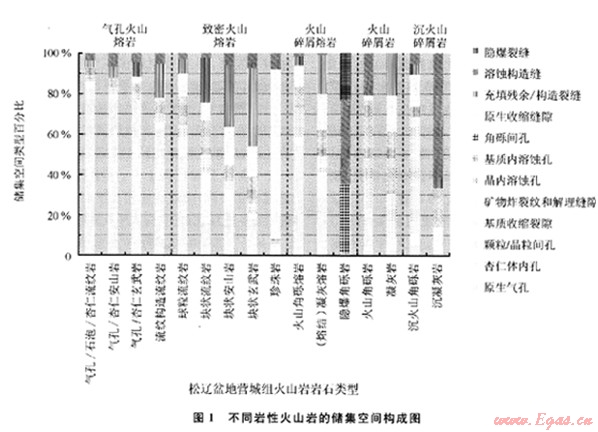

　　通過表1計算出各類孔縫在同種巖性的百分比，從而對各巖性的主要儲集空間有一定的認識。結果顯示(圖1)：氣孔類火山熔巖基本以原生孔隙為主，與次生孔隙的比接近7.6：1；裂縫比例小，與孔隙比約為1：6。致密火山熔巖原生孔隙與次生孔隙相差不多，比值約為1.8：1；孔隙與裂縫的比值接近1：2，裂縫相對發育。火山碎屑熔巖原生孔隙略多于次生孔隙，比值約為2.7：1(隱爆角礫巖除外，以次生孔隙為主)；孔隙與裂縫比近2：1。火山碎屑巖中次生孔隙較原生孔隙發育，兩者比約為1.6：1；孔隙與裂縫比約為1.1：1。沉火山碎屑巖孔隙類型基本是些次生孔隙或裂縫，原生孔隙、次生孔隙和裂縫比為0.3：1：1.1。
　　不同巖性面孔率與孔隙度大致成正相關(表1)，面孔率大者孔隙度也高。大孔對孔隙度的貢獻比較大，因此氣孔熔巖一般較致密熔巖的孔隙度大。
　　2.2各類孔縫在不同巖相的分布特征
　　就整個火山機構相帶而言，在橫向上火山口-近火山口相帶常為構造薄弱帶，也是孔縫發育帶。如火山通道相發育礫間孔和裂縫，侵出相發育基質收縮裂隙，爆發相和噴溢相發育原生氣孔(圖2)。該部位相帶孔隙度、滲透率一般較好，是油氣勘探有利區。距離火山口越遠，火山巖組成主要是細粒火山碎屑，儲集空間類型相對不發育，再加后期埋深壓實作用，儲集物性變差。如火山沉積相儲集類型主要是次生孔隙和裂縫(圖2)。
　　在垂向上，由于熔漿噴出地表，頂部揮發分較多，造成原生孔隙分帶，噴溢相或爆發相火山巖頂部氣孔最發育。所以，爆發相亞相從空落亞相→熱碎屑流相(從下→上)，原生孔隙比例上升，次生孔隙比例下降，各種構造縫比例下降；噴溢相亞相自下而上(下部亞相→上部亞相)，原生孔隙比例上升，次生孔隙裂縫比例下降(圖2)。
　　3原生孔隙、次生孔隙成因探討

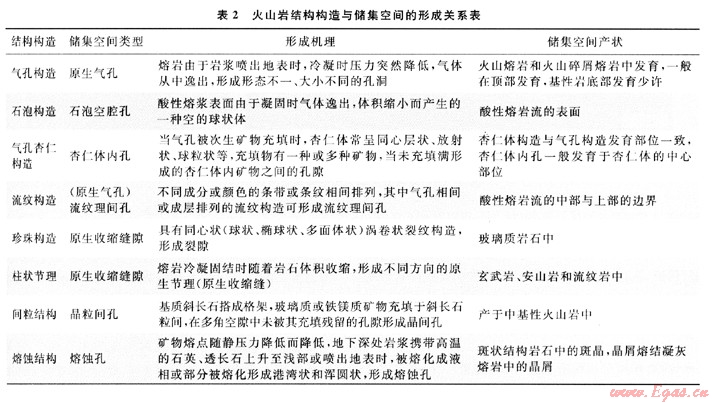

　　巖性不同孔縫發育有差異，原因主要在于巖漿作用和后期成巖作用。不同巖漿作用方式會形成不同的結構構造，火山巖結構構造與儲集空間有成因聯系(表2)，原生孔隙和原生收縮縫隙一般伴隨著這些結構構造的發育而保存。火山巖在后期遭受不同成巖作用改造也會對孔縫發育有影響。

　　3.1火山巖結構構造與原生孔隙、原生收縮縫隙的形成
　　原生孔隙是火山巖儲集空間形成的基礎。研究表明，原生孔隙的發育程度由火山巖的巖性決定[18]。那么巖性又是如何決定孔隙的？筆者在研究過程中發現，一些特殊結構構造發育的火山巖孔縫數量較多，它們是以下結構構造：
　　3.1.1氣孔構造
　　氣孔構造形成原生氣孔，最常見，在孔縫中的百分比較高(圖1)，是一種重要的儲集空間類型[19]，易形成好儲層。
　　3.1.2石泡構造
　　石泡構造形成石泡空腔孔(圖3-b)，少見，一旦發育則占孔隙的主要類型。
　　3.1.3氣孔杏仁構造
　　氣孔杏仁構造形成杏仁體內孔(圖3-c)，常見，在孔隙類型中的比例一般(圖1)。
　　3.1.4流紋構造
　　流紋構造形成流紋理間孔(圖3-a)，常見，且特點是氣孔成串珠狀分布，可能發生連通的孔隙，在噴溢相中、上部亞相發育(圖2)，如果此后遭受風化淋濾作用，極易形成風化殼(圖3-m)，且該類構造的巖石在平面上延伸較長，所以可形成大面積的儲層。
　　3.1.5珍珠構造
　　珍珠構造形成原生收縮縫隙(圖3-j)，少見，基本是玻璃質巖石的主要儲集空間，可能是好儲層。
　　3.1.6柱狀節理
　　柱狀節理形成原生收縮縫隙(圖3-n)，一般在露頭常見，巖心識別難。這種構造在火山口-近火山口附近發育，節理縫一般垂向分布，且延伸跟巖體的厚度相當，不僅可作為儲集空間，而且是一種良好的滲流通道，能形成好儲層。
　　3.1.7間粒結構
　　間粒結構形成晶粒間孔(圖3-g)，少見，發育在中基性巖中，可能占主要孔隙類型。
　　3.1.8熔蝕結構
　　熔蝕結構形成熔蝕孔(圖3-f)，常見，在孔隙類型中的百分比較小，一般可與炸裂紋形成連通，這類巖石一般是好儲層。一些結構構造跟火山巖化學成分相關，如流紋構造、球粒結構發育在酸性巖中，間粒結構發育于中基性巖中。因此，同為致密的火山熔巖，其內部孔縫成因不同造成儲集空間組合比例不同(圖1)。

　　3.2晚期成巖作用與次生孔隙和裂縫的形成
　　晚期成巖作用是指火山巖固結成巖后[20]，因構造、熱液、風化淋濾和埋藏等活動的影響發生的各種地質作用。后期構造作用、風化淋濾作用、溶蝕作用和脫玻化等改造作用對次生孔隙的形成起決定作用。
　　3.2.1構造作用
　　構造作用形成構造裂縫(次生裂縫)。一般火山巖越致密、脆性越強，構造裂縫越容易形成[21]，如圖1所示，致密塊狀流紋巖、安山巖、玄武巖，熔結凝灰巖和凝灰巖構造裂縫優于其他巖性。構造裂縫不僅自身可作為儲集空間而且可以充當滲流通道。因此有人稱它是火山巖儲層形成的先決條件[16]。
　　3.2.2風化淋濾作用
　　風化淋濾作用是次生孔隙形成的主要階段，它是對暴露地表或近地表火山巖的改造，不僅增大了孔隙度而且使滲透率得到了改善，可以形成各種風化殼型儲層。它是影響火山巖儲集性能的一個重要因素。
　　3.2.3溶蝕作用
　　溶蝕作用形成溶蝕孔隙和溶蝕裂縫。其中，長石是分布最廣泛的易溶礦物[22]，火山灰(圖3-h)、其他黏土礦物和碳酸鹽巖礦物的溶蝕也比較常見。溶蝕作用使原生孔、縫向擴大方向發展，增加有效儲集空間。次生孔隙的發育程度主要取決于溶蝕作用的強度[14]。
　　3.2.4脫玻化作用
　　脫玻化作用使粒間孔隙變大。流紋巖中的球粒結構可以是火山玻璃脫玻化的產物，其結果使球粒間的孔隙增大[23]，如圖3-d所示。因此脫玻化作用對儲集空間的影響不可忽視。
　　成巖作用不僅使火山巖儲集空間在橫向上有延伸(風化殼)，而且在縱向上更有滲流通道的保障(柱狀節理縫和構造縫)，另外在巖體內部還有各種微型孔縫，因此，火山巖有條件形成良好的儲集層。
　　4結論
　　1)氣孔火山熔巖以原生孔隙為主，致密火山熔巖原生孔隙、次生孔隙和裂縫比例相差不多，火山碎屑熔巖原生孔隙略多于次生孔隙和裂縫，火山碎屑巖以次生孔隙為主，沉火山碎屑巖以溶蝕孔隙和溶蝕裂縫為主。
　　2)火山通道相孔隙以礫間孔為主，裂縫比較發育；爆發相和噴溢相從底部→頂部，原生孔隙比例上升，次生孔隙比例和構造裂縫比例下降；侵出相以基質原生收縮縫隙為主，火山沉積相儲集類型主要是次生孔隙。
　　3)發育氣孔構造、石泡構造、氣孔杏伊構造、流紋構造、珍珠構造、柱狀節理、間粒結構和熔蝕結構的火山巖易形成原生氣孔和裂縫。后期構造作用、風化淋濾作用、溶蝕作用和脫玻化等改造作用促進了次生孔縫的形成。
　　致謝：感謝劉萬洙老師給本文的建議，感謝張艷玲和黃玉龍提供了部分照片。
　　參考文獻
　　[1]趙文智，鄒才能，李建忠，等.中國陸上東、西部地區火山巖成藏比較研究與意義[J].石油勘探與開發，2009，36(1)：1-11.
　　[2]舒萍，丁日新，紀學雁.徐深氣田火山巖儲層儲集空間特征及滲流機理[J].天然氣工業，2009，29(8)：82-85.
　　[3]謝慶賓，韓德馨，朱筱敏，等.三塘湖盆地火成巖儲集空間類型及特征[J].石油勘探與開發，2002，29(1)：84-86.
　　[4]余淳梅，鄭建平，唐勇，等.準噶爾盆地五彩灣凹陷基底火山巖儲集性能及影響因素[J].地球科學：中圍地質大學學報，2004，29(3)：303-308.
　　[5]楊雙玲，劉萬洙，于世泉，等.松遼盆地火IIJ巖儲層儲集空
　　間特征及其成因[J].吉林大學學報：地球科學版，2007，37
　　(3)：506-512.
　　[6]岑芳，羅明高，姚鵬翔.深埋藏火山巖高孔隙形成機制探討[J].西南石油學院學報，2005，27(3)：8-10.
　　[7]孫圓輝，宋新民，冉啟全，等.長嶺氣田火山巖巖性和巖相特征及其對儲集層的控制[J].石油勘探與開發，2009，36(1)：68-73.
　　[8]王璞瑁，遲元林，劉萬洙，等.松遼盆地火山巖相：類型、特征和儲層意義[J].吉林大學學報：地球科學版，2003，33(4)：449-456.
　　[9]陳慶，錢根寶，黨艷，等.克92井區火山巖地層格架與巖相研究[J].西南石油大學學報，2008，30(4)：48-50.
　　[10]林承焰，丁圣，李堅，等.貝爾凹陷火山巖相類型及石油地質意義[J].西南石油大學學報：自然科學版，2010，32(3)：180-184.
　　[11]孫國強，趙競雪，紀宏濤，等.準噶爾盆地陸西地區石炭系火山巖巖相[J].天然氣工業，2010，30(2)：16-20.
　　[12]王仁沖，徐懷民，邵雨，等.準噶爾盆地陸東地區石炭系火山巖儲層特征[J].石油學報，2008，29(3)：350-355.
　　[13]閆林，周雪峰，高濤，等.徐深氣田興城開發區火山巖儲層發育控制因素分析[J].大慶石油地質與開發，2007，26(2)：9-13.
　　[14]侯英姿.松遼盆地杏山——鶯山地區火山巖儲集空間類型特征及其控制因素[J].特種油氣藏，2003，1O(1)：99-102，105.
　　[15]金成志，楊雙玲，舒萍，等.升平開發區火山巖儲層孔隙結構特征與產能關系綜合研究[J].大慶石油地質與開發，2007，26(2)：38-41，45.
　　[16]舒萍，紀學雁，丁日新，等.徐深氣田火山巖儲層的裂縫特征研究[J].大慶石油地質與開發，2008，27(1)：13-17.
　　[17]王擁軍，胡永樂，冉啟全，等.深層火山巖氣藏儲層裂縫發育程度評價[J].天然氣工業，2007，27(8)：31-34.
　　[18]馮子輝，邵紅梅，童英.松遼盆地慶深氣田深層火山巖儲層儲集性控制因素研究[J].地質學報，2008，82(6)：760-769.
　　[19]董冬.火山巖儲層中的一種重要儲集空間——氣孔[J].石油勘探與開發，1991，18(1)：89-93.
　　[20]高有峰，劉萬洙，紀學雁，等.松遼盆地營城組火山巖成巖作用類型、特征及其對儲層物性的影響[J].吉林大學學報：地球科學版，2007，37(6)：1251-1258.
　　[21]劉萬洙，王璞瑁，門廣田，等.松遼盆地北部深層火山巖儲層特征[J].石油與天然氣地質，2003，24(1)：28-31.
　　[22]趙海玲，王成，劉振文，等.火山巖儲層斜長石選擇性溶蝕的巖石學特征和熱力學條件[J].地質通報，2009，28(4)：412-419.
　　[23]趙海玲，黃微，王成，等.火山巖小脫玻化孔及其對儲層的貢獻[J].石油與天然氣地質，2009，30(1)：47-52，58.
