摘 要

摘　要：鄂爾多斯盆地蘇里格氣田蘇53區塊勘探開發的主力層位為下二疊統石盒子組8段和下二疊統山西組1段，為確定該區塊總體低滲透背景下相對高滲透儲集砂體的分布規律、優選出天

摘　要：鄂爾多斯盆地蘇里格氣田蘇53區塊勘探開發的主力層位為下二疊統石盒子組8段和下二疊統山西組1段，為確定該區塊總體低滲透背景下相對高滲透儲集砂體的分布規律、優選出天然氣相對富集區，在綜合利用氣藏勘探、開發過程中獲得的地震、地質、測井、鉆井以及開發動態資料的基礎上，應用相控條件隨機模擬方法建立了定量的儲層地質模型(包括單砂體模型和物性參數模型，其中物性參數模型又包括孔隙度模型、滲透率模型和含氣飽和度模型)，對該區塊南部地區大面積低滲透、低豐度背景下有效儲集砂體的展布規律及井間儲層參數進行了預測。結果表明：①該區塊有效儲層主要分布在中南部和酉部，以低孔隙度、低滲透率儲層為主，其分布受沉積相控制明顯，以河道砂為主的有效儲層孔隙度明顯高于其他巖性儲層；②相對高孔隙度、高滲透率儲層在側向上和縱向均被相對低孔隙度、低滲透率儲層所分隔，孔隙度、滲透率井間差異較大。

關鍵詞：鄂爾多斯盆地  蘇里格氣田  蘇53區塊  三維地質建模  相控條件  儲集層地質模型  砂體預測  有效儲集層

Mapping of the effective sandstone reservoirs in southern Block Su-53．Sulige Gas Field，Ordos Basin

Abstract：The major targets of Block Su-53 in the Sulige Gas Field，Ordos Basin，are the 8th member of the Lower Permian Shihezi Fm and the 1^st member of the Lower Permian Shanxi Fm．In order to understand the distribution patternS of the sandstone reservoirs with relatlVely hlgh permeability in an overall low permeability setting of Block Su-53 in this gas field and predict target areas with relatively high gas potentlal，we made an integrated analysis of Various aVallable data，including seismic，geologic，logging，drilling and well performance data obtained during gas exploration and development．On this basis，the facies-controlled conditional stochastic simulation method was used to build quantitative reservoir geologic roodels such as single sandbody models and physical property parameter models,the latter of which include the porosity roodel，permeability model and gas saturation model．These models were run to predict the distribution patterns of effective sandstone reservoirs and the inter well reservoir parameters in the southern Block Su-53 with overall low permeability and low reserVe abundance．The following conclusions were obtained．(1)The effective reservoirs in the study area are malnly distributed in the south-central and western parts of the block and are mostly of low porosity and low permeability reservoirs．Their distribution is significantly controlled by sedimentarY facies．The effective reservoirs predorainantly of channel sands have remarkably hlgher porosity than the other reservoirs of different lithologies．(2)The reservoirs with relatively high poroslty and permeability are separated both laterally and Vertically by reservoirs with relatively low porosity and permeability，resulting in large interwell variations of porosity and permeability．

Key words：Ordos Basin,Sulige Gas Field，Block Su-53，3D geologic modeling，facies-controlled condition，reservoir geo1ogic model,sandbody prediction ,effective reservoir

蘇53區塊位于蘇里格氣田的西北部，區域構造屬于鄂爾多斯盆地伊陜斜坡北部中帶，行政區屬內蒙古自治區鄂爾多斯市的鄂托克后旗所轄，東、西接蘇76、75區塊，南接蘇l0、蘇ll區塊，區塊南北長約43km，東西寬約23km，總面積999km²。蘇53區塊上報探明天然氣地質儲量為：下二疊統石盒子組8段氣藏天然氣基本探明地質儲量為757.98×10⁸m³，含氣面積為776.62km²；下二疊統山西組l段氣藏天然氣基本探明地質儲量為196.82×10⁸m³，含氣面積為412.34km²。在蘇53區塊大面積低滲透、低豐度的背景下，綜合利用氣藏勘探、開發過程中獲得的地震、地質、測井、鉆井以及開發動態資料的基礎上，應用相控條件隨機模擬方法建立定量的氣藏地質模型^[1-6]，詳細開展其有效儲集砂體展布規律研究，通過研究儲集砂體的沉積特征、儲層物性特征和非均質性等特點，從宏觀和微觀上明確蘇53區塊總體低滲透背景下相對高滲透儲集砂體的分布規律，優選出天然氣相對富集區，為氣田下一步規模實施水平井井網的部署和調整提供地質依據^[7-8]。

1　構造、儲層地質模型

1．1　構造模型

1．1．1建立網格系統

蘇53區塊目的層為盒8段和山1段，縱向上共分為9個小層，其中盒8_下亞段2個小層，盒8下亞段4個小層，山1段3個小層。依據工區平面井網間距和砂體厚度分布頻率，對蘇53區網格的幾何尺寸定義為50m×50m，縱向上對目前的9個小層，每個小層垂向劃分為20個網格，主力目的層盒8下亞段分為80個網格，精度達到每0.23m／網格，可分辨出較薄的夾層和砂體，模擬網格數為405×l92×420=32659200；然后依據已知井點的數據，采用確定性建模和約束隨機建模技術給各網格節點賦值。

1．1．2建立三維構造模型

蘇53區塊南部地區目的層段各層頂底界構造形態基本一致，全區構造為平板性，沒有起伏，區內無斷裂發育。在建模時首先要解決各層面空間接觸關系，進行構造建模。

在PETREL軟件中選定建模頂底層面，將各砂層層面模型進行空間疊合，確定各砂層層面間的接觸關系；確定儲層建模的網格方向(X、Y軸方向)，本次建模依據蘇53氣藏開發井網特征選擇SE 0°作為X軸方向，網格密度為50m×50m，儲層空間網格體的賦值方式選擇角點網格類型，這也是后期數值模擬所要求的。從而建立蘇53區塊南部地區儲層的空間格架，即為構造模型。蘇53區塊南部地區構造表現出由北東向南西傾斜的單斜構造特征。

1．2　儲層地質模型

1．2．1單砂體模型

儲層砂體模型是指儲層單砂體在平面、剖面及井間的三維空間展布，是由許多單砂體鑲嵌組合而成的模型。其利用測井資料處理提供的井點處各砂體的物性特征，以地質統計學為手段，應用隨機建模技術，預測出井間砂體變化，從而得到單砂體分布的三維數據體，揭示儲層單砂體的三維空間展布^[9-13]。

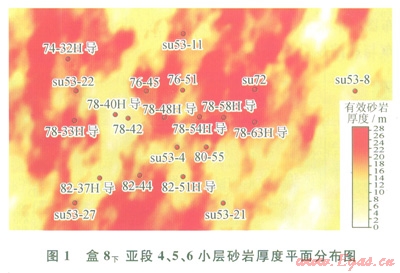

在隨機建模過程中，變差函數是一個核心參數，不同變差函數模型計算的變程長短不同，利用其建模的結果也不同。在建模過程中，進行了不同變差函數模型的試算對比和檢驗。通過對比用球狀模型和序貫指示模擬、指數模型和序貫指示模擬、球狀模型和序貫高斯模擬的效果后，發現利用指數模型模擬砂體展布更加接近實際地質情況。因此在建模中選用指數模型和序貫指示模擬方法。從模擬砂體分布圖(圖1)來看，區內砂泥分布與實際一致，井點砂體和井間砂體符合率超過98％。



1．2．2物性參數模型

儲集層三維建模的最終目的是建立能夠反映地下孔隙度、滲透率、含氣飽和度及有效儲集層空間分布的參數模型。其中三維非均質物性模型是以參數體的形式反映儲層內孔隙度、滲透率等物性參數場的李問分布特征，孔隙度和滲透率表征了氣藏的儲集能力和滲流能力，因而物性模型是地質模型中的重點。地下儲集層物性分布具有非均質性與各向異性。因此，應用地質統計學和隨機過程的地震約束軟約束下相控隨機模擬方法，是定量描述儲集層物性空間分布的最佳選擇^[14-18]。

1．2．2．1孔隙度模型一

從平面上看，相對高孔儲層在側向上和縱向均被相對低孔儲層所分隔，大致成北北東—南南西條帶狀分布(圖2)，孔隙度井間差異較大。



1．2．2．2滲透率模型

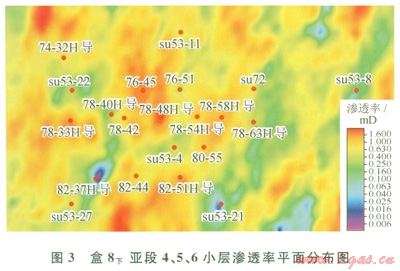

該區井點孔隙度與滲透率具有較好的函數關系，隨著孔隙度屬性數值的增大，概率分布的滲透率屬性數值也相應增大，在相模型的硬約束下，在滲透率與孔隙度相關性的軟約束下，基于變差函數的數據分析結果，利用序貫高斯隨機模擬技術進行模擬，從滲透率分布圖(圖3)看出，區塊滲透率以(特)低滲透為主，其分布與孔隙度分布類似。



1．2．2．3含氣飽和度模型

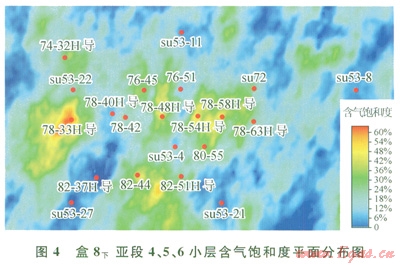

區塊含氣飽和度分布與滲透率分布類似(圖4)，盒8⁴、盒8⁵、盒8⁶小層發育程度較好，含氣飽和度較高的區域大部分集中在該區中部，達到50％，局部含氣飽和度超過高達80％。



2　模擬結果

2．1　砂泥巖相模擬結果

巖相建模符合度主要是從所建模型的概率分布、單井剖面微相及測井曲線對應程度、微相模型分布與地質認識的微相平面分布圖幾個方面來驗證微相模型的精度和可靠性。研究表明，蘇53井南部地區巖相模型真實再現了沉積環境和巖相的空間分布，本次建模是可靠和準確的。

2．2　物性參數模擬結果

2．2．1物性參數符合程度分析

相控物性參數符合程度主要是從所建模型的概率分布、單井剖面及測井曲線對應程度來驗證微相模型的精度和可靠性。從建模驗證圖(圖5)來看，該區相控物性參數平面和剖面分布符合程度較好，反映了該區的實際情況。



不同的巖相對該區氣藏在平面上和縱向上的分布具有明顯的控制作用，以河道砂為主的沉積體的孔隙度明顯高于其他巖性，說明其物性相對較好；較細的河口壩砂巖沉積物性相對較差，同樣含氣的情況下，河道砂巖的氣層厚度明顯大于較細砂巖沉積的氣層厚度，含氣飽和度也普遍相對較高。這從各小層的儲層參數平面圖上可以清楚地反映出來。

2．2．2目的層有效砂巖厚度疊合圖

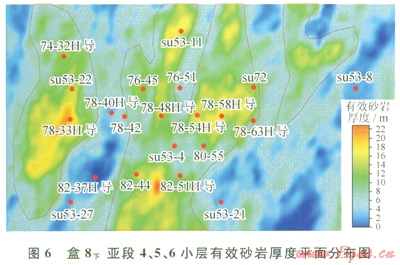

在有效厚度三維模型的基礎上，提取了各小層有效厚度的疊合圖，形成盒8下亞段4、5、6小層的有效厚度疊合圖(圖6)，從平面上反映r有效儲層的分布范圍和趨勢。通過地質建模預測盒8下亞段4、5、6小層累計有效砂巖厚度為0～22m，基本呈連片分布，與沉積特征相一致，該區中部、南部及西部的78-33H導井區有效厚度最大，達到20m左右；低值區主要分布在蘇53-7井東部、82-37H導井區、蘇53-8井區附近等，有效厚度小于3m，反映了區內氣藏的分布規律。



3　結論

通過建立氣藏三維地質模型(地層格架模型、構造模型、沉積模型、儲層結構模型、儲層參數模型、流體分布模型)，預測蘇53區塊南部有效儲層主要分布在該區中南部和西部，以低孔、低滲儲層為主，其分布受沉積相控制明顯，以河道砂為主的有效儲層孔隙度明顯高于其他巖性；相對高孔滲儲層在側向上和縱向均被相對低孔滲儲層所分隔，孔隙度滲透率井間差異較大。



參考文獻

[1]王端平，楊耀忠，龔蔚青，等．沉積微相約束條件下的隨機地質建模方法及應用研究[J]．科技通報，2004，20(2)：32-36．

WANG Duanping，YANG Yaozhong，GONG Weiqing，et al．The method and application study about stochastic with sedimentary microfacies[J]．Bulletin of Science and Technology，2004，20(2)：32-36．

[2]王仲林，徐守余．河流相儲集層定量建模研究[J]．石油勘探與開發，2003，30(1)：27-29．

WANG Zhonglin，XU Shouyu．Quantitative modeling in fluvial facies reservoir[J]．Petroleum Exploration and Development，2003，30(1)：27-29．

[3]趙勇，李進步，張吉，等．低滲透河流相儲層建模方法與應用——以蘇里格氣田蘇6加密試驗區塊為例[J]．天然氣工業，2010，30(7)：32-35．

ZHAO Yong，Ll Jinbu，ZHANG ji，et al．Methodology for geologic modeling of low permeability fluvial sandstone reservoirs and its application：A case study of the Su-6 infilling drilling pilot in the Sulige Gas Field[J]．Natural Gas Industry，2010，30(7)：32-35．

[4]于興河，李勝利，趙舒，等．河流相油氣儲層的井震結合相控隨機建模約束方法[J]．地學前緣，2008，15(4)：33-41．

YU Xinghe，IA Shengli，ZHAO Shu，et al．The constraining method on stochastic modeling for fluvial petroleum reservoir controlled by depositional facies integrating wells with seismic data[J]．Earth Science Frontiers，2008，15(4)：33-41．

[5]程超，吳東昊，桑琴，等．基于螞蟻體的“相”控地質建模[J]．西安石油大學學報：自然科學版，2011，26(3)：21-25．

CHENG Chao，WU Donghao，SANG Qin，et al．Facies controlled geological modeling based on ant bodies[J]．Journal of Xi’an Shiyou University：Natural Science Edition，2011，26(3)：21-25．

[6]劉蕊，盛海波，蔡弱，等．塔河油氣田ATl區塊凝析氣藏三維地質建模研究[J]．地球科學與環境學報，2011，33(2)：168-171．

LIU Rui. SHENG Haibo，CAI Yue，et al．Study on three dimensional geologic modeling of condensate gas reservoir in block ATl of Tahe Oilfield[J]．Journal of Earth Sciences and Environment，2011，33(2)：168-171．

[7]周祺，鄭榮才，王華，等．長北氣田辮狀河三角洲單砂體時空建模[J]．大慶石油地質與開發，2008，27(5)：10-13．

ZHOU Qi，ZHENG Rongcai，WANG Hua，et al．Time space simulation on braid river delta single sand-body of Changbei Gasfield[J]．Petroleum Geology＆．0ilfield Development in Daqing，2008，27(5)：10-l3．

[8]彭仕宓，索重輝，王曉杰，等．整合多尺度信息的裂縫性儲層建模方法探討[J]．西安石油大學學報：自然科學版，2011，26(4)：1-7．

PENG Shimi，SUO Chonghui，WANG Xiaojie，et al．Amodeling method for fractured reservoirs using multi-scale information[J]．Journal of Xi 7an Shiyou University：Natural Science Edition，2011，26(4)：1-7．

[9]姜貽偉，劉紅磊，楊福濤，等．震控儲層建模方法及其在普光氣田的應用[J]．天然氣工業，2011，3l(3)：l4-17．

JIANG Yiwei，LIU Honglei，YANG Futao，et al．Seismic constrained reservoir modeling and its application in the Puguang Gas Field[J]．Natural Gas Industry，2011，3l(3)，14-17．

[10]陳啟文，董瑜，王飛，等．蘇里格氣田水平井開發技術優化[J]．天然氣工業，2012，32(6)：39-42．

CHEN Qiwen，DONG Yu，WANG Fei，et al．Optimization of horizontal well development technology in the Sulige Gas Field[J]．Natural Gas Industry，2012，32(6)：39-42．

[11]王家華，趙巍．基于地震約束的地質統計學建模方法研究[J]．海洋石油，2010，30(4)：46-49．

WANG Jiahua，ZHAOwei．Research on geostatistical modeling method constrained by seismic data[J]．Offshore Oil，2010，30(4)：46-49．

[12]楊揩，艾迪飛，耿建華．測井、井間地震與地面地震數據聯合約束下的地質統計學隨機建模方法研究[J]．地球物理學報，2012，55(8)：2695-2704．

YANG Kai，AI Difei，GENG Jianhua．A new geostatisti cal inversion and reservoir modeling technique constrained by well-log，crosshole and surface seismic data[J]．Chinese Journal of Geophysics，2012，55(8)：2695-2704．

[13]劉彥鋒，尹志軍，李進步，等．多點地質統計學在蘇49-0l井區沉積微相建模中的應用[J]．中國石油勘探，2012，17(4)：41-46．

LIU Yanfeng，YIN Zhij un，LI jinbu，et al．Application of multiple-point geostatistics in sedimentary microfacies modeling in SU49-01 area of Sulige Gas Field[J]．China Petroleum Exploration，2012，17(4)：41-46．

[14]賈愛林，唐俊偉，何東博，等．蘇里格氣田強非均質致密砂巖儲層的地質建模[J]．中國石油勘探，2007(1)：12-16．

JIA Ailin，TANG Junwei，HE Dongbo，et al．Geological modeling for sandstone reservoirs with low permcability and strong heterogeneity in Sulige Gas Field[J]．China Petroleum Exploration，2007(1)：12-16．

[15]何剛，尹志軍，唐樂平，等．鄂爾多斯盆地蘇6加密試驗區塊盒8段儲層地質建模研究[J]．天然氣地球科學，2010，2l(2)：251-256．

HE Gang，YIN Zhijun，TANG Leping，et al．The reservoir geological model study of He 8 Member，Su 6 infilling well experimental area，Ordos Basin[J]．Natural Gas Geoscience，2010，21(2)：251-256．

[16]吳勝和，張一偉，李恕軍，等．提高儲層隨機建模精度的地質約束原則[J]．石油大學學報：自然科學版，2001，25(1)：55-58．

WU Shenghe，ZHANG Yiwei，LI Shujun，et al．Geological constraint principles in reservoir stochastic modeling[J]．Journal of the University of Petroleum，China：Edition of Natural Science，2001，25(1)：55-58．

[17]于興河，陳建陽，張志杰，等．油氣儲層相控隨機建模技術的約束方法[J]．地學前緣，2005，12(3)：237-243．

YU Xinghe，CHEN Jianyang，ZHANG Zhijie，et al．Stochastic modeling for characteristics of petroleum reservoir constrained by facies[J]．Earth Science Frontiers，2005，12(3)：237-243．

[18]張麗娟，馬青，范秋海，等．塔里木盆地哈6區塊奧陶系碳酸鹽巖古巖溶儲層特征識別及地質建模[J]．中國石油勘探，2012，17(2)：1-7．

ZHANG Lijuan，MA Qing，FAN Qiuhai，et al．Paleokarst reservoir recognition and geology modeling of Ordovician carbonate of block Ha 6 in Tarim Basin[J]．China Petroleum Exploration，2012，l7(2)：l-7．



本文作者：李明波

作者單位：中國石油長城鉆探工程公司蘇里格氣田項目部
