摘要：對某次高壓燃?xì)夤艿肋M(jìn)行外防腐檢測，內容包括：管道陰極保護電位檢測，防腐層平均絕緣電阻率調查，管道防腐層缺陷點定位，管道沿線土壤腐蝕性檢測，管道沿線雜散電流檢測。檢測結果：管道陰極保護狀態良好；防腐層狀態良好，僅幾段管道防腐層絕緣電阻率為“可”和“良”，其余均為“優”；發現7個漏電點，分析判斷4個是犧牲陽極，3個是防腐層破損點。

關鍵詞：城鎮燃?xì)夤艿溃?span lang="EN-US">  陰極保護；  外防腐檢測；  完整性評價

External Anti-corrosion Inspection of a Sub-high Pressure Gas Pipeline

Abstract: The external anti-corrosion inspection of a sub-high pressure gas pipeline is conducted. The inspection contents include pipeline cathodic protection potential，average resistivity of anti-corrosive coating， failure location of anti-corrosive coating，soil corrosivity and stray current. The results show that the pipeline cathodic protection and the coating are all excellent. There are only several pipe lengths with “fair” and “good” resistivity，and the other pipe lengths have “excellent” resistivity. There are seven electric leakage points，four of which are sacrificial anodes，and the other three are anti-corrosive coating failures.

Key words: city gas pipeline；cathodic protection；external anti-corrosion inspection；integrity assessment

1 概述

某燃?xì)夤镜哪炒胃邏喝細夤艿烙?span lang="EN-US">2008年投入運行。該管道長23 km，靠近海邊，施工時條件極其惡劣，工人只能在海水落潮的時候搶時間施工，對保證施工質量提出了很大的挑戰。故該燃?xì)夤鞠Ｍ麑?duì)此管道進行外防腐檢測，并根據檢測情況，對管道的外防腐層和犧牲陽極進行相應維護，以保證燃?xì)夤艿赖陌踩\(yùn)行。2012年5-6月，丹陽奧恩能源科技發展有限公司與該燃?xì)夤竞献鳎瑢?duì)該管道進行了外防腐檢測。

2 管道定位

采用金屬管道和電纜測位器PL-960以及英雷迪公司的PCM+兩種儀器對管位和埋深進行了探測^[1]。探測結果表明，對埋深4 m以內的管道，兩種儀器給出的埋深數據相對誤差在5％以內。檢測中繪制了詳細的管道平面走向圖，發現很多管道標志樁標示位置有偏差。

另外，在該市轟轟烈烈的植樹造林活動中，管道上方種植了很多樹，這些樹的根會深入到管道的防腐層中，破壞防腐層，從而引起管道腐蝕，應該移除這些樹木。

3 管道陰極保護電位檢測

檢測管地電位是監控管道陰極保護效果的一種重要方法，但它不能確定缺陷大小、位置以及是否存在涂層剝離^[2]。由于該管道未設檢測樁，故采用閥門井作為測試設備接入點，對10處閥門井的管地電位進行檢測。檢測發現管道陰極保護狀態良好，管地電位都負于-0.85 V，因此管道陰極保護狀態評價為“優”級。建議加設檢測樁，對保護電位進行常態化檢測，以便掌握管道陰極保護的一手資料。

4 管道防腐層平均絕緣電阻率調查

采用英國雷迪公司的PCM+儀器，配備相應的電阻率計算軟件，計算管段的平均絕緣電阻率。這種方法可長間距快速探測整條管道的防腐層狀況，能定性定量評估防腐層老化情況，也可縮短間距對破損點進行定位；屬于非接觸地面測量，可在各類地表透過各種土壤檢測，操作簡便。但在檢測中發現，該方法在城市管道的檢測中，受地面情況的干擾非常多，有時一輛汽車經過都會對測試數據產生影響。

筆者對此管道的防腐層絕緣電阻率進行了詳細調查，并列出了每段管道(根據信號加入點情況以及測量情況將此管道分為10段)的電阻率計算表。調查結果表明，管道防腐層狀態良好，僅幾段管道防腐層絕緣電阻率為“可”和“良”，其余均為“優”。因此管道防腐層保護狀態評價為“優”級。

5 管道防腐層缺陷點定位

防腐層缺陷點定位對管道保護非常重要。為了提高準確性，檢測過程中采用了直流交流電流衰減法(PCM)和直流電位梯度測試技術(DCVG)兩種方法定位管道防腐層缺陷點。前述用PCM+儀器檢測管道防腐層電阻率時，PCM+儀器與交流電位梯度技術(ACVG)聯合使用，可以精確判斷防腐層破損點的位置。該方法向管道中施加的是交流電，在城鎮燃?xì)夤艿赖臋z測中，易受管道周?chē)娋€、金屬雜物等的干擾。相比較而言，DCVG方法檢測速度比較慢，但該方法向管道中施加的是直流電，在城鎮燃?xì)夤艿缽?fù)雜的周?chē)h(huán)境中不易受到干擾。

在檢測過程中，通過檢測管地電位的IR降可以進一步判斷防腐層缺陷的大小。在陰極保護過程中，外加電流在管道上形成的電位差見式(1)。

式中 V_T——管道到遠方大地的電位差，mV

     V₁——管道通過防腐層到周?chē)寥赖碾娢徊睿?span lang="EN-US">mV

     V_S——管道周?chē)寥赖竭h(yuǎn)方大地的電位差，mV

采用DCVG進行檢測時，V_T為管道的斷電電位V_off(單位為mV)與通電電位V_on(單位為mV)之差，V_s可由DCVG的高靈敏度毫伏表直接讀取。IR降的計算見式(2)。

式中 R_IR——IR降

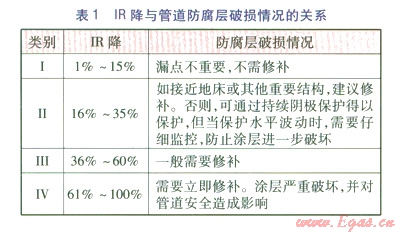

IR降越大，陰極保護程度越低，即埋地管道防腐層缺陷面積越大，可見DCVG能夠較準確地預測防腐層缺陷的面積，并能對整個管道的陰極保護效果做出客觀的判斷。IR降與防腐層破損情況的關系見表1。

在檢測過程中，發現了7處漏電點。城市燃?xì)夤艿榔毡椴捎脿奚?yáng)極進行管道保護。在采用DCVG和PCM定位防腐層破損點技術中，管道漏電可能是由防腐層破損引起，也可能是由犧牲陽極引起。燃?xì)夤緦?duì)該管道犧牲陽極的埋設位置不很清楚，這給防腐層破損點的判斷增加了困難，這也是目前防腐層破損點判斷中存在的一個技術難題。我們?cè)谇捌诘墓艿劳暾栽u(píng)價工作中，總結了判斷犧牲陽極的方法^[3]。在這些漏電點中，漏電位置離管道非常近，通過漏電位置來判斷是否是犧牲陽極很困難。此處采用計算R_IRC的方法對漏電點是否是犧牲陽極進行判斷，R_IRC的定義如下：

式中 V_nc——犧牲陽極的開路電位，mV，對鎂陽極為-l 500mV

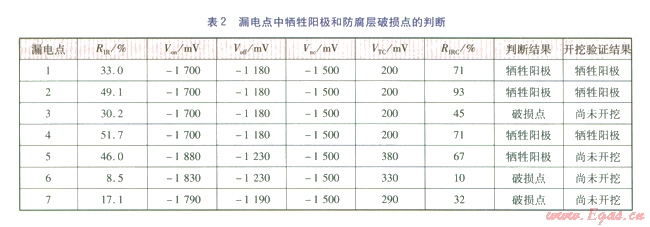

如果R_IRC大于等于0.6，則可判斷此處金屬表面防腐層的電阻很小，預測為犧牲陽極；如果R_IRC＞1，則不排除此處管道上伴隨有防腐層破損情況；如果R_IRC小于0.6，則表明此處金屬表面防腐層的絕緣電阻還比較大，可以判斷為防腐層破損。此處的0.6是一個經驗性數值，按此判斷是否精準，還需要更多的實踐來證實。根據此方法，對7處漏電點的判斷結果見表2。

6土壤腐蝕性檢測

土壤腐蝕性檢測包括土壤腐蝕性現場檢測與土壤采樣檢測。現場選取了l2處采樣點，采用土壤腐蝕性檢測儀CMS-140B對土壤電阻率、土壤氧化還原電位及土壤腐蝕速率等進行檢測。同時對這l2處土壤進行采樣，遞交華南理工大學傳熱強化與過程節能教育部重點實驗室進行土壤酸堿度、含鹽量及電解失重等的檢測。綜合各檢測結果得知，管道經過的某河道內土壤電阻率較小，土壤的腐蝕性較強，岸上土壤電阻率較大，土壤的腐蝕性較小。靠海的部位土壤電阻率較小，土壤含鹽量偏高，腐蝕性較強。管道經過的綠化帶內，園林部門定期澆水導致管道周?chē)寥篮恐芷谛栽鰷p，會加速管道的腐蝕。

7 雜散電流檢測

雜散電流檢測采用沈陽中科院金屬所研制的SCM200C雜散電流測量?jī)x。檢測原理及方法主要依據SY／T 0017-2006《埋地鋼質管道直流排流保護技術標準》提供的檢測方法^[4]。在此管道上選取7處懷疑雜散電流比較嚴重的地區，通過對雜散電流的檢測發現，除某段與鐵路相交的管道受到雜散電流的影響稍大以外，其他管段受雜散電流的影響較弱。

8 結論及建議

①復核了23 km次高壓燃?xì)夤艿赖墓芪唬瑴y(cè)量了埋深。在定位過程中對沿途標志樁進行了校正，確保樁樁在位，見樁知管。在定位的基礎上繪制了管道平面走向圖，為該管道管理提供了寶貴的數據資料。

②對該次高壓管道的可測閥門井進行了管地電位檢測，管地電位都負于-0.85 V，因此管道陰極保護狀態評價為“優”級。

③建議加設檢測樁，巡線人員對保護電位進行常態化檢測，以便掌握管道陰極保護的一手資料。

④對該次高壓燃?xì)夤艿肋M(jìn)行了詳細的防腐層絕緣電阻率調查，調查結果表明管道防腐層狀態良好，僅幾段管道防腐層絕緣電阻率為“可”和“良”，其余均為“優”。因此管道防腐層保護狀態評價為“優”級。

⑤在防腐層缺陷點的定位和防腐層平均絕緣電阻率的檢測過程中，某些管段未探測到有犧牲陽極保護管道，建議增加犧牲陽極。

⑥檢測過程中發現7個漏電點，經過分析判斷，懷疑其中4個是犧牲陽極，另外3個是防腐層破損點。因?yàn)槁╇婞c(diǎn)的數量不多，且明確犧牲陽極的位置對管道的運行也很有意義，建議在條件許可的情況下，對所有的漏電點都進行開挖驗證。

參考文獻：

[1] 于京春，解東來，馬冬蓮.城鎮燃?xì)夤芫W(wǎng)風險評估研究進展及建議[J].煤氣與熱力，2007，27(12)：42-46.

[2] 楊忠營，楊世坤，師躍勝，等.城市燃?xì)饴竦劁摴芡暾栽u(píng)價的實踐[J].城市燃?xì)猓?span lang="EN-US">2011(5)：4-8.

[3] 葉根銀，吳家傳，臧桂寧，等.DCVG法防腐層檢測中犧牲陽極干擾的排除[J].煤氣與熱力，2011，31(3)：B24-B28.

[4] 陳志光，秦朝葵，馬飛.軌道交通動態直流雜散電流檢測及判定[J].煤氣與熱力，2011，31(10)：A35-A39.

本文作者：門偉 曹慧平 畢洪波 程京木 吳魁 解東來
