摘要：介紹了LNG汽車的工作原理，從國際、國內兩方面闡述了車用LNG的發展現狀。結合天然氣利用政策、LNG客戶、LNG汽車經濟性、安全性、LNG汽車冷能回收分析了車用LNG的市場前景。

關鍵詞：LNG汽車；  車用LNG；  燃料經濟性；  市場分析

Analysis on Development Status and Market Prospect of LNG Vehicles

Abstract: The working principle of LNG vehicles is introduced．The development status of LNG for vehicles at home and abroad is described．The market prospect of LNG for vehicles is analyzed in terms of natural gas utilization policy，LNG customers，LNG vehicles economy，safety and cold energy recovery in LNG vehicles．

Key words: LNG vehicle；LNG for vehicle；fuel economy；market analysis

隨著我國經濟和汽車工業的迅速發展，石油資源短缺的形勢更加嚴峻，與此同時環境污染也日益加重。研究結果表明，城市空氣中90％以上的一氧化碳、60％以上的碳氫化合物和30％以上的氮氧化物來自汽車尾氣排放^[1]，降低汽車尾氣排放已經成為城市環保的迫切要求。LNG作為天然氣的一種氣源形式，在其液化生產過程中，除去了更多的雜質，天然氣低碳烴含量更高。若將LNG作為汽車燃料，將使汽車尾氣中一氧化碳減少97％，汽車噪聲減少40％，環保效益相當顯著^[2]。

LNG儲存在110 K的低溫下，在氣化過程中將釋放出大量冷能，如果將該冷能回收用于汽車冷藏或汽車空調，可以節約汽車的制造及運營成本。此外，LNG的能量密度較大，同樣容積的LNG車用儲罐裝載的天然氣是CNG汽車儲罐的2．5倍，使得LNG汽車續駛里程較長。國家在十二五規劃中提出節能與新能源汽車發展戰略，給LNG汽車及加氣站的應用推廣帶來了新的契機。

1 LNG汽車工作原理

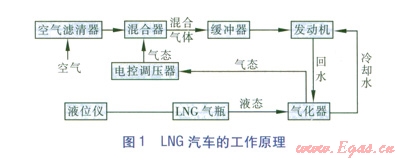

LNG汽車的燃氣系統由LNG氣瓶、電控調壓器、氣化器、液位儀、空氣濾清器、安全裝置(如過流閥、安全閥和防爆片)以及一系列閥件(如充液閥、截止閥和單向閥等)組成。LNG氣瓶是儲存液化天然氣的專用氣瓶，正常工作壓力為0．65～1．59MPa，工作溫度為-162℃。LNG汽車的工作原理^[3]見圖l。

當發動機起動，閥門打開，LNG氣瓶內的液化天然氣依靠氣瓶自身的壓力，通過控制閥和燃料限流閥進人氣化器中。氣化器通過發動機回水來對LNG進行加熱，在氣化器中液化天然氣被氣化成氣態天然氣。

天然氣發動機正常運轉所需要的天然氣壓力范圍為0．6～0．8 Mpa^[4]，該壓力通過氣化器后供氣管路上的電控調壓器來控制，確保氣體燃料的壓力不超出發動機規定的壓力范圍，安裝時應保證電控調壓器天然氣出口與混合器進氣口距離控制在500mm以內。

天然氣與過濾后的空氣在混合器中混合，從而為汽車發動機提供燃料。為了增加供氣管路上的氣體容量，在發動機負荷發生變化時，保持供氣壓力的相對穩定，在LNG汽車的供氣管路上，還裝設有緩沖器。當天然氣燃燒后，燃燒產物經過催化轉化器排到大氣中，由于有污染的氣體在催化轉化器中參與化學反應，使得最終排到大氣中的汽車尾氣污染物大幅減少。

2 車用LNG的發展現狀

2．1 國際方面

20世紀70年代，受當時能源危機的影響，全球LNG工業開始發展。到20世紀80年代，LNG貿易增長率達到8％，是世界發展最快的燃料之一。2000年，世界LNG貿易增長率為l0．1％，消費量達1 369．6×10⁸ m³，占全球天然氣消費總量的5．7％。

根據英國石油公司(BP)2012年發布的《BP Energy Outlook 2030》，到2030年，預計LNG供應量將年均增長4．5％，超過全球總產氣量增幅(年均2．1％)的2倍。它在全球天然氣供應量中的份額將從2010年的9％增加到2030年的l5％。LNG貿易的增長量是全球天然氣產量增長量的2倍。

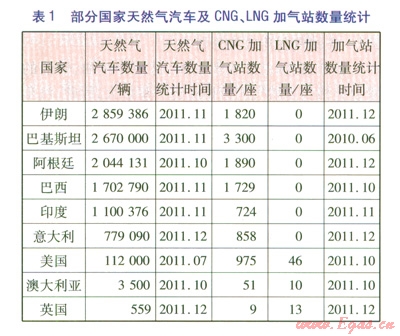

隨著世界范圍內LNG工業的規模化發展和推廣速度的加快，美國、加拿大、德國、日本等國家加大了對LNG汽車的研究力度，并于20世紀90年代初開始小規模推廣。美國在1996年制定了第一個LNG車用燃料系統的標準NFPA57《液化天然氣(LNG)車輛燃料系統》。截至2011年，美國大約有3 000余輛LNG汽車在運行^[5]。根據歐洲天然氣汽車工業協會2011年的數據，全球天然氣汽車保有量達到了l4 518 200輛，部分國家天然氣汽車及CNG、LNG加氣站數量統計見表1。

由表l可以看出，伊朗、巴基斯坦、阿根廷、巴西、印度和意大利等幾個國家的天然氣汽車擁有量接近世界天然氣汽車總量的80％，且全部采用CNG汽車。通過表l中CNG加氣站與LNG加氣站數量對比，可以判斷，世界范圍內LNG汽車數量遠遠小于CNG汽車數量，車用LNG處于起步階段。

2．2 國內方面

20世紀90年代初，我國開始發展LNG工業。2001年9月，國內首座商業化運行的LNG工廠——河南中原液化天然氣工廠試投產運行，生產規模為15×10⁴ m³／d，LNG年產量達到4×10⁴ t／a。近年來，我國LNG工廠發展迅速。目前，LNG的生產總規模近1 000×10⁴ m³／d，年產量超過260×10⁴ t。另外，在建和擬建設的LNG液化項目還有30個左右，近1～2 a陸續投入運行，而且規模有增大的趨勢，為200×10⁴～300×10⁴ m³／d^[6]。

但是，與其他國家相比，我國燃氣汽車的比例很低。據國家統計局發布的2011年國民經濟和社會發展統計公報，2011年末我國民用汽車保有量達到10 578×10⁴輛，而天然氣汽車數量為60×10⁴輛左右(主要是CNG汽車)，占汽車總量的0．6％。

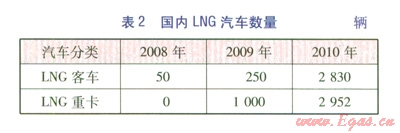

截至2010年，國內有近6 000輛LNG汽車，推廣使用LNG汽車的城市主要有北京、貴陽、長沙、烏魯木齊等，均以LNG公交車為主。表2為近幾年來我國LNG汽車的發展情況^[6]。

LNG加氣站建設數量與LNG汽車產業化發展是密不可分的，據中國國際液化天然氣大會的統計數據，截至2011年5月，全國共建設LNG加氣站101座，其中79座在新疆。

3市場前景分析

3.1 天然氣利用政策分析

目前，我國已征收燃油稅，這使得汽油、柴油的零售價格與天然氣的價格差進一步擴大，因此，汽車使用天然氣作為燃料將會發揮更好的經濟效益，可以調動經營者和使用者雙方的積極性。同時，國家從汽車的生產環節入手，采取停止生產采用簡單化油器型發動機的汽車等措施，解決汽車尾氣問題，這樣更推動了汽車生產商開發生產清潔能源汽車^[7]。

另外，十幾年的實踐證明，天然氣汽車的環保性和經濟性得到了人們廣泛的了解和認可，在技術、設備、專業隊伍、行業標準、基礎配套設施等方面打下了較好的基礎，如國家工業和信息化部公布的《節能與新能源汽車產業發展規劃(2011-2020)》、國家能源局發布并于2011年11月1日開始實施的《液化天然氣(LNG)汽車加氣站技術規范》等。此外，一些地方政府研究制定了如LNG、燃料電池等清潔能源汽車的發展規劃，并頒布了支持天然氣汽車發展的優惠政策，這些都為天然氣汽車的大規模發展創造了條件。

LNG在汽車上的應用主要是城市公交、環衛車輛、出租車、城際大巴、重卡等。

①城區公交車輛：由于LNG能量儲存密度大，方便儲存和車載，因此，使用LNG作為車用燃料將使公交車續駛里程加長，加氣次數減少，增強運行能力，提高效率。在LNG公交車加氣便捷的情況下，現有CNG公交車更新換代或者改裝為LNG車輛的可能性較大，故公交車輛可作為LNG主要客戶之一。

②城區環衛車輛：環衛車輛主要有灑水車、掃地車和垃圾車等類型，在國內一些城市，已經開始推廣采用天然氣環衛車輛。隨著環境保護政策的不斷加強，環衛車輛可作為LNG潛在客戶。

③出租車輛：由于LNG氣瓶一般為雙層金屬真空加多層纏繞超低溫絕熱結構，氣瓶較厚，出租車后備箱體積較小，改裝受到一定限制。但隨著LNG的不斷發展和市場的培育，出租車可作為LNG潛在客戶。

④城際大巴、重卡車輛：城際大巴和重卡車輛的行駛距離一般較長，若在高速公路沿線布設LNG加氣站，為其提供燃料補給，這類車輛也將成為LNG主要客戶。

根據天然氣及燃油的燃燒特性，天然氣的低熱值為35．41 MJ／m³，0號柴油的低熱值為40．2 MJ／kg，0號柴油的密度為0．84 kg／L，按二者熱效率相同考慮，則1 m³天然氣的行駛里程等效于1.05 L的0號柴油。一臺265 kW的重卡每l00 km油耗按50 L計算，一年行駛10×10⁴ km，則需耗油50 000L，相當于耗天然氣47 620 m³，如果0號柴油按7．3元/L計算，LNG零售價格按5．5元/ m³計算，則用LNG比用柴油每輛車每年可節約10×10⁴ 余元燃料費，而一輛原裝LNG重卡的價格比普通汽柴油重卡的價格僅高約10×10⁴元，一輛在用重卡改造為LNG重卡改裝費需8×10⁴元左右。重卡使用LNG作為燃料后，不到一年就可收回高出柴油重卡的成本，之后，使用LNG作燃料比使用柴油作燃料將便宜28％左右。

一輛大巴柴油車改裝成天然氣單燃料車費用為(6～10)×10⁴元。對改裝后的尾氣排放治理的效果和回收改裝費的價值而言，油改氣汽車適用于車況好、運行3 a以內的公交車、長途客車，對運行4 a及以上的車，改裝意義不大。

LNG的燃點為650℃，比汽油、柴油和LPG的燃點高；LNG的爆炸極限為5％-l5％，氣化后的密度比空氣小，稍有泄漏便揮發擴散，因此不容易形成爆炸性混合氣體。而汽油的爆炸極限為1．0％～7．6％，柴油的爆炸極限為0．5％～4．1％，LPG的爆炸極限為2．4％～9．5％，且LPG氣化后的密度比空氣大，泄漏后不易揮發^[8]。此外，LNG的儲存壓力小于l．6 MPa，遠低于CNG的儲存壓力，其車載氣瓶一般采用耐低溫的特殊材料制造，夾層真空屏蔽，外部設置相應厚度的隔熱保冷層，這樣可以避免CNG因采用高壓氣瓶帶來的潛在危險。

LNG作為汽車燃料具有供冷的優勢。LNG在氣化過程中，會釋放出大量冷能，其制冷量為860～883 kJ／kg。如果將這部分冷能回收加以利用，將其用于汽車空調，或是為冷藏車提高冷量，則不必為汽車專門配備制冷系統，可以節約汽車制造成本和運輸成本，具有顯著的經濟效益。

4 結論

LNG主要應用于城際大巴、重卡、城市公交、環衛車輛、出租車等，與CNG車輛相比，LNG作為車用燃料，將使這些車輛續駛里程加長，加氣次數減少，行車效率提高；同時，LNG相比于燃油，具有價格上的優勢，其作為車用燃料具有較好的經濟效益。

在國家倡導清潔能源的時代背景下，隨著LNG工業的發展、車用LNG相關技術的不斷成熟，以及政府對車用LNG相關優惠政策的逐步落實，可以預見，車用LNG產業將具有廣闊的市場前景。

參考文獻：

[1] 王立柱，鞏克強，趙奇明．濟南市機動車污染物排放控制策略初探[J]．山東內燃機，2000，4(1)：30-33．

[2] 郭宗華，周儉明，吳祚平．壓縮天然氣汽車的特點[J]．煤氣與熱力，2004，24(2)：108-1 10．

[3] 嚴銘卿．燃氣工程設計手冊[M]．北京：中國建筑工業出版社，2009：1328-1331．

[4] 王霞，沈路寧．LNG汽車加氣站工藝流程[J]．煤氣與熱力，2011，31(4)：B08-Bl0．

[5] SATISH K，HYOUK-TAE K，KWANG-HO C，et al．LNG：an eco-friendly cryogenic fuel for sustainable development[J]．Applied Energy，2011(88)：4264-4273．

[6] 顧安忠．迎向“十二五”中國LNG的新發展[J]．天然氣工業，2011，31(6)：l-11．

[7] 賴元楷．LNG燃料汽車的發展前景[J]．天然氣工業，2005，25(11)：104-106．

[8] 吳佩英．LNG汽車加氣站技術的發展與應用[J]．煤氣與熱力，2003，23(10)：629-630．

本文作者：鐘偉廖長纓 黃小美 彭世尼
