摘要：介紹全預混商用燃?xì)庠罹叩娜紵到y(tǒng)，分析不同調節閥的工作流量特性。通過建立數學模型，確定全預混商用燃?xì)庠罹呷細忾y門與空氣閥門的合理聯動關系，以保證灶具的空燃比。考慮風機工作點偏移以及使用習慣，對聯動關系進行優化。

關鍵詞：全預混；  燃?xì)庠罹撸?span lang="EN-US">  閥門；  空燃比；  流量特性

 Analysis on Flow Characteristics of Valve for Controlling Air-gas Ratio of Gas Range

Abstract: The combustion system of fully premixed commercial gas range is introduced，and the working flow characteristics of different regulating valves are analyzed. The rational linkage relationship between gas valve and air valve for fully premixed commercial gas range is determined by building a mathematical model to ensure the air-gas ratio of gas range. The linkage relationship is optimized considering operating point shift of fan and use habit.

Key words: fully premixed type；gas range；valve；air-gas ratio；flow characteristic

1 概述

目前商用燃?xì)庠罹弋a(chǎn)品存在著諸多問題急待解決和完善，這些問題包括：在用產品不合格率較高、熱效率偏低等。商用燃?xì)庠罹弋a(chǎn)品節能減排的潛力很大。據測算，如果餐飲業都改用節能燃?xì)庠罹撸瑑H北京市每年可節約天然氣5 000×10⁴ m³，相當于全市商用燃?xì)庠罹咭粋€(gè)月的天然氣使用量。因此，采用新技術提高燃?xì)庠罹叩臒嵝剩档鸵谎趸己偷趸锱欧帕康墓ぷ髌仍诿冀蕖?span lang="EN-US">

全預混式燃燒技術是一種高效率、高熱強度的燃燒方式。發揮全預混式燃燒技術的優點，開發高效節能的全預混燃?xì)庠罹呤谴髣?shì)所趨^[1]。研究表明，全預混燃燒器在抑制污染物生成方面有較好效果，合理沒計全預混燃燒器可以實現低N0_x、C0排放^[2]。但是，如何保證全預混商用燃?xì)庠罹呖杖急仁且粋€(gè)較大的難題。在理想情況下，空氣與燃?xì)獍丛O(shè)計的空燃比預先混合，能使混合氣體燃燒完全，而且排煙熱損失較少，但實際情況往往并非如此。閥門流量特性差異、風機工作點偏移、用戶的使用習慣等，都會造成空燃比不合理，從而造成燃燒器無法正常工作。因此，控制好空燃比對于全預混商用燃?xì)庠罹邅?lái)說至關重要。

一般全預混商用燃?xì)庠罹咄ㄟ^(guò)燃?xì)忾y門與空氣閥門直接聯動的方式來控制空燃比，即燃?xì)忾y門與空氣閥門通過鏈條等比例轉動開閉的方式進行控制。該調節過程往往無法達到滿意的效果。本文依據不同閥門的流量特性，考慮外界干擾量的影響，通過建立準確的數學模型分析燃?xì)忾y門與空氣閥門間的聯動關系，從而保證全預混商用燃?xì)庠罹呖杖急鹊臏?zhǔn)確性。

2 全預混商用燃?xì)庠罹叩娜紵到y(tǒng)

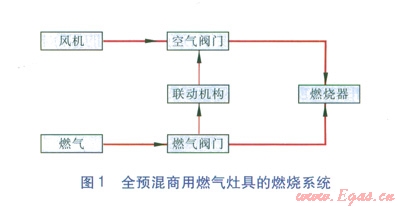

全預混商用燃?xì)庠罹叩娜紵到y(tǒng)主要包括：全預混燃燒器、燃?xì)忾y門、空氣閥門、風機、管道、聯動機構等，見圖l。其中聯動機構是以燃?xì)忾y門的開度為信號，對空氣閥門進行開度控制，有機械傳動與電子傳動兩種方式。

實現燃?xì)忾y門與空氣閥門的合理聯動，即是保證燃燒器的空燃比與設計值相等。需要找出燃?xì)忾y門在不同開度下的實際流量，由燃?xì)鈱?shí)際流量及設計空燃比值確定所需的空氣流量。然后依據空氣閥門的實際工作流量特性，確定所需的空氣閥門開度。最后由兩者之間的閥門開度對應關系設計聯動機構。

3 數學模型

調節閥的流量特性是指流體介質流過調節閥的相對流量與調節閥的相對開度之間的特定關系，分為理想流量特性及工作流量特性。調節閥前后壓降固定時，所得到的流量特性稱為理想流量特性。即：

式中 q——調節閥在某一開度時的流量，m³/s

     q_max——調節閥全開時的流量，m³/s

     f——函數

     l——調節閥在某一開度時閥芯的行程，mm

     l_max——調節閥全開時閥芯的行程，mm

     R——調節閥的可調比

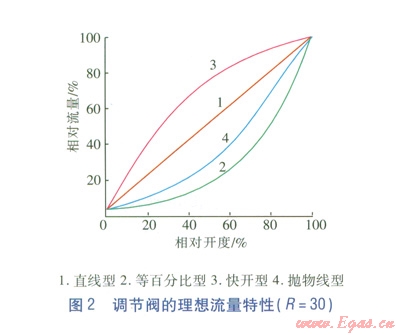

常見的調節閥理想流量特性有直線流量特性、等百分比流量特性、快開流量特性和拋物線流量特性4種類型，見圖2。

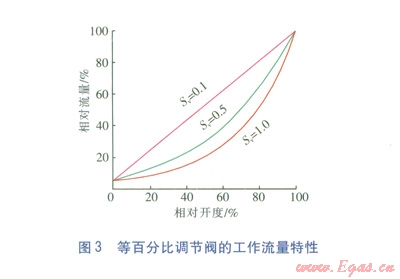

實際使用時，調節閥安裝在具有一定阻力的管道上。閥門開度變化在改變流量的同時也改變管道的阻力，因此在同一開度下，通過調節閥的實際相對流量與理想流量有一定偏差。通過調節閥的實際流量與相對開度的特定關系稱為閥門的工作流量特性，關系式見式(2)。等百分比調節閥的工作流量特性見圖3。

式中 q_s——存在管道阻力時調節閥在某一開度時的實際流量，m³/s

     q_l00——存在管道阻力時調節閥的實際全開流量，m³/s

     f_R——函數

     S_V——閥權度，表示調節閥全開時閥前后壓差與系統總壓差的比值

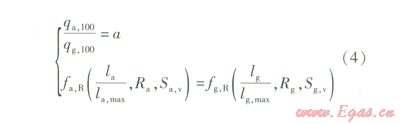

欲使全預混商用燃?xì)庠罹叩膶?shí)際空燃比值等于設計空燃比值。，選用的閥門應該滿足兩個條件：第一，兩閥門都在最大開度下，實際空氣流量q_a,l00等于實際燃?xì)饬髁?/font>q_g,l00的a倍；第二，燃?xì)忾y門相對開度減小后，調節空氣閥門的相對開度，能夠保證空氣閥門的相對流量值等于燃?xì)忾y門的相對流量值。即：
