摘 要

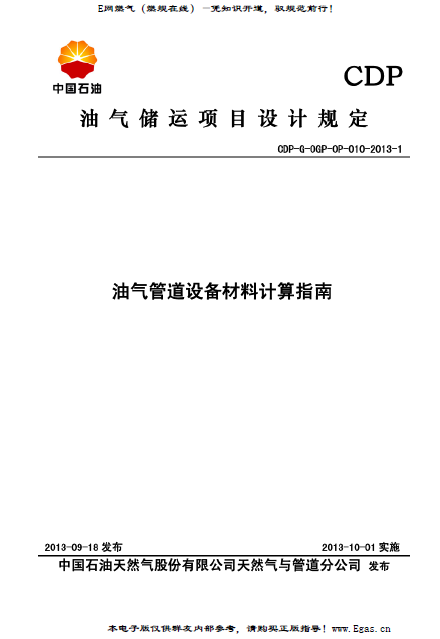

油氣管道設備材料計算指南CDP-G-OGP-OP-010-2013-1：本文件規定了油氣管道不同設計階段設備材料計算和余量取值的設計要求。

本文件規定了油氣管道不同設計階段設備材料計算和余量取值的設計要求。（本電子版88頁）
本文件適用于陸上新建油氣管道工程設備、材料的計算，改擴建油氣管道工程設備、材料的計算可參照執行。
一般規定
a)線路專業在各設計階段涉及到的主要工程量有線路長度、土石方量、熱煨彎管及冷彎彎管、焊口數量、水工保護量、管道占地、施工道路以及其他附屬工程，主要的設備材料為線路用管、熱煨彎管用管和焊接材料(僅限初步設計和施工圖階段)。
b)可行性研究階段線路工程量的估算，應結合各工程的實際情況，包括管徑、地形地貌、工程地質和穿跨越情況等，在圖上作業和現場踏勘的基礎上初步估算，并結合以往的類似工程進行類比調整。
c)初步設計階段線路工程量的估算，應根據現場定線結果以及初步勘察的成果并結合各工程的實際情況，包括管徑、地形地貌、工程地質和穿跨越情況以及針對不同情況所應采取的相應施工方法的等進行確定。
d)施工圖階段工程量中的線路長度、管溝土石方量、冷熱彎管、管道占地、施工道路及附屬工程以施工圖統計為準，焊口數量需結合線路長度、冷熱彎管數量和施工留頭等綜合確定;.
水工保護工程量只考慮圖紙上的一-次水工保護工程量，現場發生的二次水保工程量等應以施工現場確認為準。
e)施工圖階段的線路用管和熱煨彎管用管量應根據施工圖統計數據，再考慮一定的施工損耗系數，焊接材料用量因與現場施工單位所采用的具體的焊接方法有關，開列的材料類型及用量在施工階段采購前需要施工單位的確認和復核。

前言
1范圍
2規范性引用文件
3術語
4基本要求
5.1 - -般規定
5.2主要設備、材料確定與要求
5.3開料余量
6穿跨越
6.1一般規定
6.2主要材料確定與要求
6.3開料余量.
7 場站工藝
7.1 一般規定
7.2主要設備、材料確定與要求
7.3開料余量
8防腐及陰極保護
8.1一般規定
8.2 主要設備、材料確定與要求
8.3開料余量
9自動控制.
9.1一般規定
9.2界面劃分
9.3 主要設備、材料確定與要求
9.4開料余量
10通信.
10. 1一般規定
10.2界面劃分
10. 3主要設備、材料確定與要求
10.4開料余量
11供配電.
11. 1一般規定
11. 2界面劃分
11. 3主要設備、材料確定與要求，
11.4開料余量
12機械.
12.1一般規定
12. 2主要設備、材料確定與要求.
12.3開料余量
13總圖及運輸.
13.1一般規定
13. 2主要設備、材料確定與要求
13.3開料余量
14建筑.
14.1一般規定
14. 2主要設備、材料確定與要求.
14.3開料余量
15結構.
16給排水及消防.
16.1一般規定
16. 2主要設備、材料確定與要求.
16.3開料余量
17供熱.
17.1一般規定
17. 2主要設備、材料確定與要求
17.3開料余量
18 采暖、通風與空氣調節
18.1一般規定
18. 2主要設備、材料確定與要求.
18.3開料余量
19伴行道路.
19.1一般規定
19. 2主要設備、材料確定與要求
20維搶修.
20. 1一般規定
20. 2主要設備、材料確定與要求，
20.3開料余量
