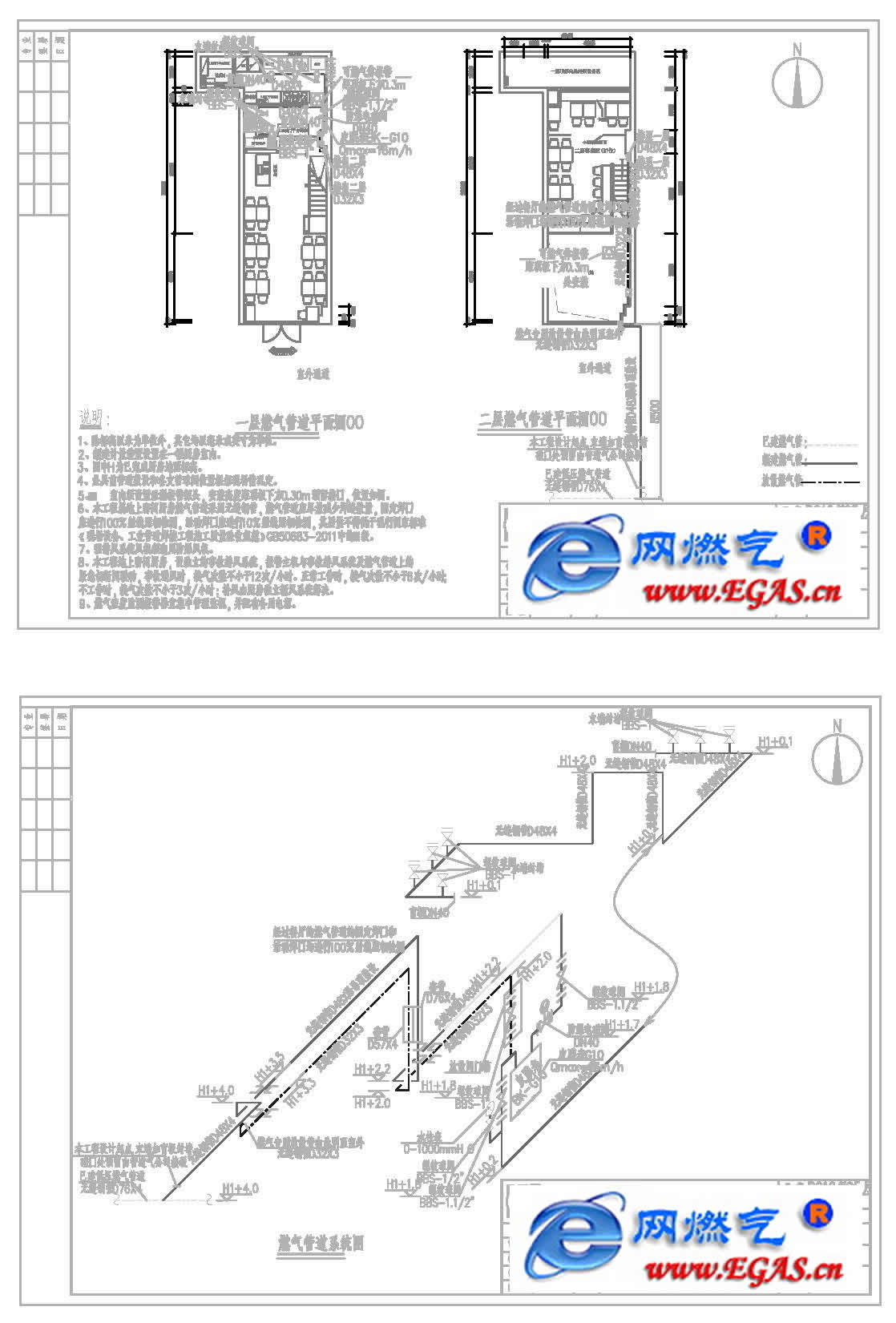

某餐飲管理有限公司燃氣管道工程供氣設計CAD圖： 本工程為某餐飲管理有限公司燃氣管道工程設計供氣，設計范圍為某餐飲管理有限公司廚房。一層室外已建低壓燃氣管道為無縫鋼管D76×4，接駁至一層廚房燃氣管道為:表前為無縫鋼管D48×4，表后為無縫鋼管D48×4。經低壓燃氣管道引到一層廚房，采用低壓至廚房燃氣用氣設備前分支控制閥。廚房用氣設備合計用氣量為15立方/時，新建皮膜表G10，最大用氣量為16立方/時。
