摘要

以 “ 華強 1 號 ” 水上 LNG 加氣站為例，探討了水上 LNG 加氣站的工藝流程、 LNG 控制系統的結構和功能、提高 LNG 控制系統安全可靠性的方法。

摘　要：以“華強1號”水上LNG加氣站為例，探討了水上LNG加氣站的工藝流程、LNG控制系統的結構和功能、提高LNG控制系統安全可靠性的方法。

關鍵詞：LNG加氣躉船；水上LNG加氣站；工藝流程；LNG控制系統

Deign of LNG Control System for Overwater LNG Filling Station

Abstract：Taking the overwater LNG filling station Huaqiang No.1 for example．the process flow of overwater LNG filling station．structure and functions of LNG control system and methods of improving safety and reliability of LNG control system are introduced．

Keywords：LNG filling barge；overwater LNG filling station：process flow；LNG control system

1　概述

根據我國能源發展戰略行動計劃(2014—2020)，天然氣在我國一次能源消費中所占的比例將由現在的約6％提高到10％以上，隨著我國國民經濟的增長，無論是工業還是居民生活，都將對天然氣產生越來越大的依賴性[1]。天然氣在船舶上的應用也日益普及，作為船用LNG的銷售終端，水上LNG加氣站將得到長足的發展。LNG是一種非常危險的液體[2]，在LNG運輸船上，LNG控制系統發生故障約占LNG船舶事故總數的18％[3]。因此，為保證水上LNG加氣站的安全運營，加氣站需要一套高度可靠的LNG控制系統。本文主要結合“華強1號”水上LNG加氣站，對水上LNG加氣站控制系統的設計進行探討。

2　“華強1號”水上LNG加氣站概況

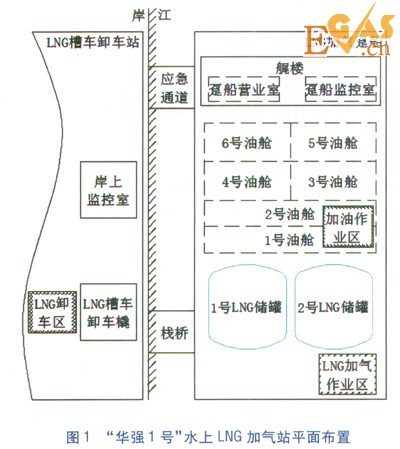

“華強1號”水上LNG加氣站(以下簡稱本站)是我國第一座依據中國船級社頒布的《液化天然氣燃料水上加注躉船入級與建造規范》(2014)設計的水上LNG加氣站，其平面布置見圖1。

水上LNG加氣站LNG控制系統設計

本站具有加油和加氣兩種功能，主要由岸上監控室和LNG槽車卸車橇、船岸間棧橋、船岸間應急通道和長90m的LNG加氣躉船組成，有岸上監控室、岸上LNG卸車區、躉船監控室、躉船營業室、加油作業區和LNG加氣作業區共六個監控區，其中加油作業區專用于加油，本文不詳細闡述。本站的躉船主甲板上設置兩臺250m3的LNG儲罐，LNG儲罐罐壁材質為雙層不銹鋼，用冷箱作為容納LNG儲罐液面以下進出液管道、LNG加氣泵及泵池、閥門、LNG熱交換器和儀表等的次屏蔽結構。艉樓與LNG儲罐之間的艙內設置6個總?cè)莘e約為2000m3的貨油艙，艉樓設有監控室和營業室，躉船機艙(圖1內沒有畫出)設計為滿足中國船級社要求的本質安全型，機艙內設置一臺天然氣單燃料發電機，用于處理LNG蒸發氣(下文簡稱BOG)。本站的油和LNG分別由加油船和岸上的LNG槽車補給。

3　本站工藝流程

本站建成運營后，主要有LNG卸車、LNG加氣、LNG儲罐增壓、安全放散氣(以下簡稱EAG)放散、BOG回收利用、殘液吹掃、氮?dú)庵脫Q和自循環八種基本功能。為保持本站的前瞻性和先進性，本站預留有LNG卸船和LNG裝車的接口。LNG控制系統負責對所有流程進行工藝控制、監視和報警，并能夠自動處理安全事故，進行緊急切斷(以下簡稱ESD)保護，以確保本站的安全運營。

①LNG卸車流程：LNG槽車經過磅稱重后，通過LNG槽車卸車橇和管道輸送到躉船的LNG儲罐中。

②LNG加氣流程：給LNG燃料動力船加氣時，先將專用的LNG加氣臂或加氣軟管與LNG燃料動力船上的接口連接，待躉船監控室授權允許加氣后，加氣人員可以操作加氣控制柜上的按鈕進行加氣作業。LNG儲罐中的LNG經過加氣泵加壓后輸送到計量裝置，經過計量后通過加氣臂或加氣軟管輸送到LNG燃料動力船中的LNG儲罐。在LNG加氣過程中，LNG燃料動力船中儲罐內的BOG回流到躉船LNG儲罐中。

③LNG儲罐增壓流程：本站運營過程中，當躉船LNG儲罐壓力低于工藝要求的設定值時，需對儲罐進行增壓。此時開啟儲罐增壓閥，儲罐中少量LNG流入到增壓器中，LNG經增壓器氣化為天然氣后，通過氣相管道返回儲罐，儲罐內壓力達到設定的壓力值時停止增壓。

④EAG放散流程：本站天然氣管道、LNG儲罐和天然氣儲罐(緩沖罐等)的壓力高于各自的安全閥設定壓力時報警，安全閥自動開啟，EAG通過管道輸送到放散總管。

⑤BOG回收利用流程：當躉船LNG儲罐的壓力達到BOG回收系統設定值時，儲罐氣相主閥自動開啟，BOG經加熱后供天然氣發電機使用。

⑥殘液吹掃流程：躉船LNG補給和加氣完成后，打開儲罐增壓閥，讓一部分液體經增壓器氣化后儲存在吹掃緩沖罐中。當緩沖罐內的天然氣壓力滿足工藝要求后，開啟吹掃管道上的閥門進行吹掃。當加氣完成后，以加氣臂上的吹掃口為界，將吹掃口后加氣臂中的LNG吹到LNG燃料動力船的儲罐中，將吹掃口前的LNG吹回躉船LNG儲罐。

⑦氮?dú)庵脫Q流程：為避免加氣臂和管道中的天然氣積聚產生危險，需要將其內部的天然氣置換為氮?dú)膺M(jìn)行保護，確保加氣臂和管道中的含氧量低于5％。當殘液吹掃結束后，打開放空閥，氮?dú)饩彌_罐內的高壓氮?dú)馔ㄟ^(guò)吹掃口進入管道后，與天然氣一起通過放空閥進入安全放散系統放散。

⑧自循環流程：由于LNG的組成各異，密度也不同，為避免在LNG儲罐內產生分層而造成翻滾事故，當監測到LNG儲罐液位分層后，加氣泵可將LNG儲罐底部的LNG抽出再回流到儲罐的底部或頂部，以達到混合均勻的目的。

⑨預留LNG裝車流程：躉船LNG儲罐內的LNG通過躉船LNG加氣泵和棧橋管道給岸上的LNG槽車加氣。

⑩預留LNG卸船流程：LNG運輸船上的LNG儲罐內的LNG通過LNG運輸船卸液泵、LNG軟管、管道輸送到躉船LNG儲罐。

4　本站LNG控制系統的結構

本站LNG控制系統的結構見圖2。受連接船岸的棧橋的坡度和強度的限制，LNG槽車不能駛?cè)氪希虼?/span>LNG控制系統相應地分為船岸兩個部分，岸上部分稱為LNG卸車控制系統，用于監控LNG槽車卸車的設備和LNG槽車，LNG加氣躉船上的LNG控制系統分為LNG加氣控制系統、緊急切斷系統和IC卡收費管理系統，用于監控躉船上的所有LNG設備和LNG的銷售管理。為提高LNG控制系統的可靠性，本控制系統在硬件配置、設備通信和系統供電方面都進行了特別設計。

水上LNG加氣站LNG控制系統設計

①硬件配置

本站LNG控制系統采用集散控制系統(簡稱DCS)結構，以分散控制系統的危險性和提高可靠性，系統通過網絡構成層次化的體系結構，從下至上依次為現場設備層、控制層和操作監控層川。現場設備層包括安裝在危險區域的壓力、溫度、液位、流量等傳感器，卸車泵，加氣泵，其他防爆設備，安全柵，變頻器，氮?dú)獍l(fā)生器、報警器等；控制層主要由1”可編程邏輯控制器(下文簡稱PLC)、2#PLC、I／O站及交換機組成；操作監控層由上位監控電腦及相關軟硬件組成。本控制系統采用兩套支持環形以太網的PLC作為控制系統的核心，一套用于工藝控制和監測報警，另一套專用于ESD以提高系統的安全可靠性。在岸上設置一套I／O站，LNG加氣泵和LNG卸車泵均采用支持以太網通信的變頻器控制，以方便監測變頻器和LNG泵的狀態，根據工藝要求控制泵的轉速。本系統在躉船監控室設置工程師站一套，用于系統設備組態、控制功能組態和操作畫面組態；還設置操作員站一套，用于監視或管理LNG儲罐、天然氣儲罐、LNG泵等帶有傳感器信號輸出的LNG設備、氮?dú)獍l(fā)生器、可燃?xì)怏w濃度和油艙液位。在躉船監控室和岸上監控室分別設置一個觸摸屏，用于閥門的遠程遙控。在躉船營業室設置IC卡收費站一套，含IC卡收費管理工控機、IC卡讀寫器、票據打印機等，用于IC卡收費管理并具有LNG儲罐液位、壓力和溫度監視功能。本系統位于危險區域的現場設備層設備選用與危險區域防爆等級相匹配的本安型或隔爆型，選用的應急截止閥為故障關閉型。

②通信方式

本系統大部分現場設備層儀表為本安型，輸出模擬量為4～20mA或熱電阻(簡稱RTD)信號，采用本安電纜經安全柵與PLC或I／O站連接；現場設備層防爆設備采用電力電纜或雙絞線通信電纜與變頻器、PLC或I／O站連接。控制層采用雙絞線或光纖連接的環形冗余以太網通信，以提高系統的可靠性，網絡帶寬為100Mb／s，以確保通信的實時性。由于船岸LNG控制系統之間距離較遠，電纜長度約為150m，為避免信號的衰減，船岸LNG控制系統控制層之間采用光纖以太網通信[5]。操作監控層與控制層之間除IC卡收費管理系統采用RS485通信(屬于雙絞線通信電纜)外，均采用雙絞線以太網通信。本系統與氮?dú)獍l(fā)生器控制系統MODBUSRTU、可燃?xì)怏w探測器自檢功能故障等其他船上模擬量信號采用雙絞線通信電纜連接，與可燃?xì)怏w報警控制器的可燃?xì)怏w濃度高／低限等開關量信號采用電力電纜連接。

③供電方式

由于本站船岸LNG控制系統之間距離較遠，為避免電源長距離輸送造成電纜壓降太大，為岸上LNG控制系統設置一套獨立不間斷電源(下文簡稱UPS)，在躉船上設置兩套UPS，一套為1#PLC、2#PLC、躉船LNG儀器儀表等LNG加氣控制系統和緊急切斷系統設備供電，另一套為加氣控制器及其上位機等IC卡收費管理系統設備供電。正常情況下，LNG控制系統由來自躉船配電設備的AC220V主電源供電，其中，DC24V設備由主電源經開關電源模塊供電。當主電源發生故障時，主電源自動轉為UPS供電，以保證供電的連續性。各UPS給相應設備持續供電時間不少于1h。

5　LNG控制系統的功能

LNG控制系統主要有LNG系統數據采集、顯示和報警，ESD保護，工藝控制，收費管理，數據儲存、查詢和報表打印等功能。

5.1　LNG系統數據采集、顯示和報警功能

本系統1#PLC采集可燃?xì)怏w濃度(40％爆炸下限，爆炸下限以符號Llow表示)或者可燃?xì)怏w探測器自檢功能故障、機艙和儲罐區失火、LNG儲罐的90％液位、加氣和補給管道壓力異常、儲罐冷箱環境溫度、ESD按鈕等預示可能引起安全事故的狀態信號，用于ESD保護。2#PLC采集天然氣發電機的運行狀態和報警信號，氮?dú)獍l(fā)生器的工藝參數和報警信號，LNG儲罐冷箱通風機的運行狀態和故障信號，LNG泵的工藝參數和報警信號，LNG儲罐內的溫度、壓力和液位，天然氣儲罐內的壓力，可燃?xì)怏w濃度(0.2Llow)、LNG熱交換器出口溫度和壓力、加氣控制器的預冷和加氣控制等LNG相關設備的信號用于工藝控制、顯示和報警。其中，LNG儲罐液位監測采用冗余設計，設置三套傳感器，其中一套接入1#PLC用于儲罐的90％液位高限ESD保護，另兩套接入2#PLC分別用于儲罐的20％液位低報警、儲罐液位顯示和儲罐的85％液位高報警，以提高系統的可靠性。加氣控制器采集每次的加氣量、加氣金額、單價、加氣卡號、時間等信息通信至上位機顯示并生成報表，進行統計查詢。I／O站采集岸上LNG設備的參數和運行狀態信號。

5.2　ESD保護

當LNG控制系統檢測到系統參數出現異常將導致事故時，LNG控制系統能夠自動采取正確的操作，將事故終止在安全狀態。

①LNG加氣管道應急截止閥的ESD保護：當氣體探測器探測到被監測區域內的氣體濃度高于0.4Llow或者探測器自檢功能故障，火災探測器探測到火災，傳感器檢測到加氣管道壓力異常或者ESD按鈕被觸發時，系統能自動切斷加氣管道應急截止閥。

②LNG補給管道應急截止閥的ESD保護：當氣體探測器探測到被監測區域內的氣體濃度高于0.4Llow或者探測器自檢功能故障，火災探測器探測到火災，傳感器檢測到儲罐充液體積約為儲罐容積的90％、補給管道壓力異常或者ESD按鈕被觸發時，系統能自動切斷補給管道應急截止閥。

③LNG加氣泵的ESD保護：當氣體探測器探測到被監測區域內的氣體濃度高于0.4Llow或者探測器自檢功能故障，火災探測器探測到火災，傳感器檢測到加氣管道應急截止閥關閉、加氣管道壓力異常、儲罐液位低、LNG加氣泵溫度高、泵池液位低、泵池壓力高、LNG加氣泵氣蝕、泵出口壓力過低或者ESD按鈕被觸發時，系統能自動停止LNG加氣泵。

④LNG槽車卸車泵的ESD保護：當氣體探測器探測到被監測區域內的氣體濃度高于0.4Llow或者探測器自檢功能故障，火災探測器探測到火災，傳感器檢測到躉船儲罐充液體積約為儲罐容積的90％、補給管道應急截止閥關閉、補給管道壓力異常、LNG槽車卸車泵溫度高、泵池液位低、泵池壓力高、LNG槽車卸車泵氣蝕、泵出口壓力過低或者ESD按鈕被觸發時，系統能自動停止LNG槽車卸車泵。

⑤控制天然氣發電機供氣管道的LNG儲罐主閥的ESD保護：當氣體探測器探測到被監測區域內的氣體濃度高于0.4Llow或者探測器白檢功能故障，火災探測器探測到火災，傳感器檢測到供氣管道上氣化器的氣體燃料出口溫度低或者ESD按鈕被觸發時，系統能自動切斷LNG儲罐主閥。

5.3　工藝控制

本LNG控制系統中的28PLC用于工藝控制，工藝控制主要包括：根據要求自動控制LNG泵的起停和轉速；根據LNG泵出口壓力對LNG泵轉速進行PID調節使泵出口壓力穩定，避免LNG泵出口壓力因LNG氣化而急劇上升造成設備損壞；根據加氣管道壓力對加氣管道閥門的開度進行控制以調節加氣流量；根據增壓器出口溫度對增壓器進液閥門的開度進行控制以調節增壓器出口的壓力；對LNG補給和加氣作業進行自動順序控制；LNG儲罐壓力控制和天然氣發電機供氣壓力控制。

本控制系統設置IC卡收費管理系統全套設備，工控機采集每次加氣信息，可實現有卡加氣、無卡加氣，實現定量、定額加氣及自由加氣，同時具備聯網功能，加氣控制器的數據可自動上傳到工控機，實現隨時隨地監管運營信息。

操作員站工控機對LNG系統所有采集信息均有儲存功能，關鍵數據生成實時曲線，數據以報表形式存儲以方便隨時查詢，工藝參數整點記錄、操作事件記錄報表和曲線可實現打印功能。

6　結論

“華強1號”水上LNG加氣站LNG控制系統充分考慮到LNG的危險性，設置工程師站和操作員站實現操作監控層硬件冗余，ESD系統采用單獨的PLC實現控制層硬件冗余，采用環形以太網實現控制層通信冗余，重要控制點參數設置多個傳感器實現現場設備層硬件冗余，設置LNG控制系統專用UPS實現供電冗余，應急截止閥采用故障關閉型以確保ESD措施安全可靠，氣體危險區域選用與防爆等級相匹配的本安或隔爆儀器儀表實現工藝過程本質安全。通過上述多種方法，有效地保證了LNG控制系統數據傳輸?shù)膶?shí)時性、可靠性和安全性，為本站的安全運營提供了有力保障。
