紹興市戶內燃氣表外移的實踐

摘 要

摘要：介紹了紹興市戶內燃氣表外移的原因和實踐過程，分析了移表出戶的優點和經濟性。關鍵詞：燃氣表；戶內安裝；戶外安裝Practice for Moving Gas Meter from Indoor to Outdoor in
摘要：介紹了紹興市戶內燃氣表外移的原因和實踐過程，分析了移表出戶的優點和經濟性。
關鍵詞：燃氣表；戶內安裝；戶外安裝
Practice for Moving Gas Meter from Indoor to Outdoor in Shaoxing City
FENG Wei-lin，SONG Zhang-rong，ZHU Wan-mei
Abstract：The reasons and practice process for moving gas meters from indoor to outdoor in Shaoxing City are introduced，and its advantages and economic efficiency are analyzed.
Key words：gas meter；indoor installation：outdoor installation
1 概述
紹興市管道燃氣始建于1986年，以紹興鋼鐵廠焦爐余氣作為氣源，1995年底已供約3×104戶居民及部分商業用戶。隨著城市建設和用戶的不斷發展，紹鋼的焦爐煤氣已難以滿足市場需求，燃氣公司在1996年新建1座日供氣量為12×104m3/d的液化石油氣混空氣供氣站，將約3×104戶焦爐煤氣用戶轉換成液化石油氣混空氣用戶。隨著西氣東輸工程建設，紹興市從2006年3月28日起順利接納天然氣，至2006年7月22日，全市約8×104戶居民用戶及工商業用戶全部轉換使用清潔高效的天然氣。至此，紹興市城市燃氣全面進入天然氣時代。
2 戶內燃氣表外移的原因
    紹興市管道燃氣經歷了焦爐煤氣、液化石油氣混空氣、天然氣3種氣源，至今已有逾20年歷史，管道老化，腐蝕漏氣，尤其是使用因脫硫脫萘不凈的焦爐煤氣，在管道末端的引入管出地面處經常出現白色粉末堵塞。老小區戶內立管穿過灶臺板的部分因受潮嚴重，已經逐步腐蝕爛透，嚴重影響了用戶的安全用氣，增加了企業的維修成本。最初我們采用的是“頭痛醫頭，腳痛醫腳”的辦法，于2004年—2005年我們開始對城東鶴池苑小區約300戶居民用戶的戶內立管進行更換。更換1戶要牽涉樓上樓下3戶居民，施工難度大、進度慢、成本高，而且不能從根本上解決問題。另一方面老小區私接亂接現象嚴重，戶內立管漏氣報警報修逐步增加。就此問題，我們必須找出一個既符合國家有關規范又能從根本上解決引入管因脫硫脫萘不凈而堵塞、室內立管腐蝕嚴重而漏氣的方法，以保證用戶的安全用氣。根據《城鎮燃氣設計規范》GB 50028—2006第10.3.2條的規定，住宅內燃氣表當有條件時也可設置在戶外。為此，我們通過調查研究[1～3]，并借鑒周邊兄弟城市戶外燃氣表安裝的成功經驗，于2005年決定將紹興市老小區安裝在室內的燃氣表移至戶外。
3 移表出戶的實踐
3.1 移表出戶的步驟
    望花小區是一個有著近20年管道燃氣使用期的老小區，用戶有1800戶，在報修記錄中此小區的戶內漏氣報修率比較高，因此確定先在望花小區進行移表出戶，待試驗成功后進一步推廣。此次移表出戶方案分4個步驟。
    ① 宣傳啟動階段
    在施工前期，先在望花小區對管道改造、移表出戶的諸多好處進行宣傳。告知用戶改造后抄表維修不再入戶，減少了擾民，也減少了室內漏氣的危險性，而且是免費改造。只要某一單元從1層到頂層用戶同意改造，就可以立即進行施工，并保證在1天內完成，對居民生活不會造成大的影響。
    ② 設備材料準備 、
    先根據樓棟用戶數進行設備材料預領，并登記在《設備材料明細表》中，由施工員簽字后進行多退少補，舊管一律回收入庫。
    ③ 實施階段
    在施工前提前貼出告示，告知用戶移表出戶時間安排，并在改造施工前一天晚上上門通知用戶，以確保不會對用戶生活造成困擾。施工時首先拆除戶內立管和燃氣表，在戶外設置集中表箱。每戶從設置在戶外的燃氣表后引一根DN 15mm的鍍鋅鋼管直接通到廚房，和原室內燃氣表后的管道連接。在通氣前每一路管道均按照CJJ 94《城鎮燃氣室內工程施工及驗收規范》進行嚴密性試驗。
    ④ 驗收階段
    安裝完畢后，施工單位向燃氣公司相關部門提出驗收申請，由燃氣公司技改部牽頭，按照CJJ 94《城鎮燃氣室內工程施工及驗收規范》規定的檢驗方法和允許偏差進行驗收。
3.2 實踐中的問題及解決方案
    ① 用戶不同意移表出戶
    有些用戶在表前私接三通竊氣，因此極力反對移表出戶。對此我們耐心細致地做其思想工作。
    ② 表箱位置難以確定

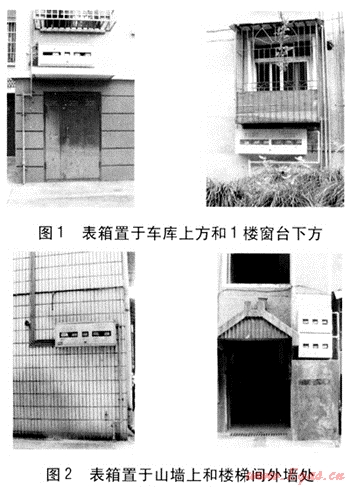

    一些用戶認為房屋是私有財產，外墻也是私有財產，不同意將表箱掛在該用戶相應的外墻處。根據建設部有關文件規定，外墻屬于整幢建筑居民共有。后經耐心解釋并根據現場情況，將戶外集中表箱安裝在既利于抄表又能滿足用戶要求的位置。我們采用了多種安裝方式，如圖1為表箱置于車庫上方和1樓窗臺下方，圖2為表箱置于山墻上和樓梯間外墻處。


   ③ 用戶對更換燃氣表存在異議
   移表出戶過程中發現有些用戶的燃氣表使用年限過長，必須進行更換，有些用戶對此很不理解，認為老表還可以使用，換新表是浪費。我們向用戶解釋燃氣表更換的依據和必要性，根據JJG 577《膜式燃氣表檢定規程》的規定，對于最大流量≤10m3/h的燃氣表只作首次強制檢定，限期使用，到期更換。以人工煤氣、液化石油氣等為介質的燃氣表使用期限一般不超過6年。因此，我們決定對使用年限超過6年的膜式燃氣表進行免費更換，得到了用戶的理解和支持。
4 移表出戶的優點與經濟性分析
4.1 移表出戶的優點
    ① 改善了小區供氣狀況。改造前時常有人報修用氣高峰時火小，改造后類似的情況得到消除。
    ② 杜絕了部分用戶竊氣現象，并更換了超期服役的燃氣表。經過改造，方便了對用戶用氣的管理，也有效地減小了燃氣的供銷差。
    ③ 徹底解決了戶內立管的漏氣現象，保證了用戶用氣安全。
    ④ 提高了燃氣表抄表率，降低了抄表成本。以前是進戶抄表，抄表時間一般選在中午、晚上及節假日。隨著現代社會的發展，人員的流動性越來越大，用戶經常不在家，增加了抄表員的工作量，并導致抄表效率低。抄表員入戶在一定程度上影響了用戶的正常生活，也給一些不法分子借抄表名義圖謀不軌提供了便利。還有個別用戶不配合，明知抄表卻有意不開門，給抄表工作帶來很大困難。移表出戶后能保證及時準確地抄表，大大提高了工作效率，抄表員原來1個月只能抄約2000戶，移表出戶后1個月可抄約5000戶，抄表員人數減少了約50%。抄表成本由過去0.4元/戶降為0.11元/戶。
    ⑤ 適應社會發展，促進小區文明建設。改造時根據現場情況合理選擇掛表箱的位置，拆除以前窗前亂搭的違章設施，換成了統一整齊的燃氣表箱，對創建文明和諧小區作出了貢獻。
4.2 移表出戶經濟性分析
    移表出戶雖有諸多好處，但需要投入大量資金。對于老小區改造，以平均5層(5戶)、表箱安裝在車庫上方的方式為例作計算。按現行的材料價格計算，移表出戶費用見表1。
表1 1個單元(5戶)移表出戶費用
項目名稱
規格
數量
單位
單價/元
金額/元
鍍鋅鋼管
DN 15
20
m
10.56
211.20
DN 20
14
m
13.65
191.10
DN 25
4
m
19.65
78.60
鍍鋅彎頭
DN 15×90°
15
只
1.38
20.70
DN 25×90°
2
只
3.52
7.04
銅球閥
DN 15
5
只
33.09
165.45
鍍鋅三通
DN 25×25
2
只
4.77
9.54
DN 25×15
5
只
4.77
23.85
合計
—
—
—
—
1897.48
    移表出戶每戶費用為379.5元/戶。從2004年至今，已經移表出戶29 800戶，燃氣公司投入資金共計1130.91×104元，對燃氣公司而言也是一個不小的經濟負擔。
   但是，通過移表出戶，改善了老小區的供氣狀況，提高了燃氣抄表率，減少了漏氣，杜絕了竊氣，使得天然氣供銷差率降低了1%～2%，再加上抄表人員費用的減少，降低了企業經營成本。從長遠來看，移表出戶有利于企業管理，是保證穩定、安全供氣的有力舉措。
5 結語
    戶內燃氣表是城市燃氣發展初期的安裝形式，隨著時代的發展和消費觀念的轉變，燃氣表移表出戶是順應社會發展的合理之舉。隨著科技的進步和燃氣管材的不斷更新，燃氣表戶外安裝也越來越可行。
    根據望花小區首期移表出戶的經驗，燃氣公司又籌措資金于2007年—2008年先后對鶴池苑、白馬新村、勝利西村等小區約28000戶居民用戶進行改造。2009年改造4000戶，到2009年年底完成對所有焦爐煤氣用戶的移表出戶改造。下一步計劃對使用年限較長的液化石油氣混空氣用氣戶逐步進行移表出戶改造。屆時，老小區的戶內燃氣表將全部移至戶外，這將使紹興市的燃氣用戶管理邁上一個新的臺階。
參考文獻：
[1] 何學軍.燃氣表戶外安裝方式的探討[J].煤氣與熱力，2006，26(1)：37-38.
[2] 郭桂艷.解決入戶抄表難題的燃氣表安裝方案[J].煤氣與熱力，2007，27(4)：44-47.
[3] 段晚兒，林彬，譚繼洋.多層住宅燃氣表箱的屋頂布置[J].煤氣與熱力，2005，25(6)：40-41.

(本文作者：馮偉琳1 宋張榮1 朱萬美2 1.紹興市燃氣有限公司 浙江紹興 312000；2.建設部沈陽煤氣熱力研究設計院 遼寧沈陽 110026)
