摘要：煤層氣在氣質組分、賦存條件、生產規律等方面均不同于常規天然氣，具有典型的“低滲、低壓、低產”的特點，國內還沒有大規模整體開發的經驗可以借鑒，煤層氣地面開采面臨著前所未有的諸多困難。為此，介紹了沁水盆地煤層氣田樊莊區塊單井進站方式、增壓工藝及壓力系統優化等地面集輸工藝的優化技術，總結了優化設計經驗，并提出了針對國內煤層氣田開發建設的標準化、統一化、數字化3點建議，對國內其他煤層氣田及類似氣田的開發有借鑒作用。

關鍵詞：沁水盆地；樊莊區塊煤層氣田；集輸系統；優化；應用

   2001年沁水盆地東南部樊莊地區探明含氣面積182.22km²，探明地質儲量352.26×10⁸m³，具備了煤層氣開發的基礎。經過幾年的開發建設，沁水煤層氣形成了“排水采氣、低壓集氣、井口計量、井間串接、復合材質、站場分離、兩地增壓、集中處理、無線傳輸、數字管理”等適合于煤層氣開發的地面工藝技術^[1]。樊莊區塊地面集輸與處理一期工程于2009年11月16日正式投產向西氣東輸管道供氣，目前輸氣規模已經超過90×10⁴m³/d。

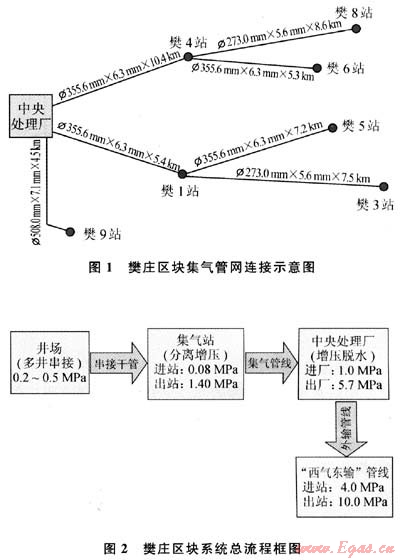

   目前，樊莊區塊已投產集氣站6座，分別為樊1、樊3、樊4、樊5、樊6和樊9站，其中樊南區4座，樊北區2座；建井440口，集氣管網48.7km，采氣管網230km。煤層氣系統總流程為氣井低壓煤層氣通過井間串接匯集到采氣干管，通過采氣干管進入集氣站，進入集氣支線，各支線最后通過集氣干線進入中央處理廠，在中央處理廠經集中增壓脫水后滿足5.7MPa壓力和5℃(夏季)或-15℃(冬季)水露點條件下進入“西氣東輸”工程干線管道首站^[2～4]。集氣管網連接示意圖見圖1，系統總流程框圖見圖2。

樊莊區塊煤層氣地面集輸系統的優化需要根據煤層氣井特有的產量、壓力、溫度、井距、組分、產品氣流向、開發年限以及自然條件等因素綜合考慮確定，優化內容包括單井進站方式、站場規模及數量優化，增壓工藝優化、壓力系統優化，集輸管網結構及管徑優化、鋼級選擇優化等內容。下面重點介紹單井進站方式、增壓工藝及壓力系統的優化。

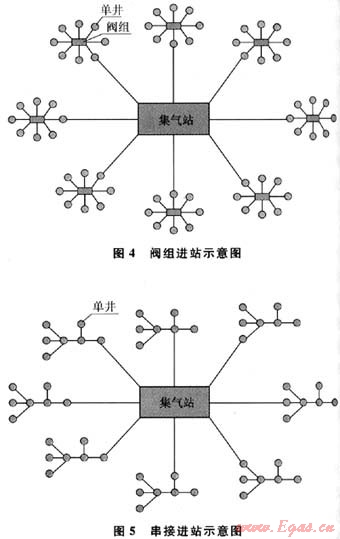

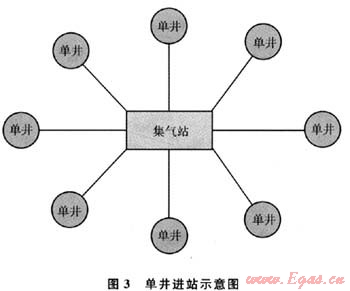

    閥組進站即把相鄰的幾口單井集中輸送至附近閥組，在閥組對氣體進行初步處理后再輸送至集氣站，其工藝流程如圖4所示。這種進站方式特點是轄井數多，簡化了采氣管網的建設，但管線壓降較大，管理點增多。

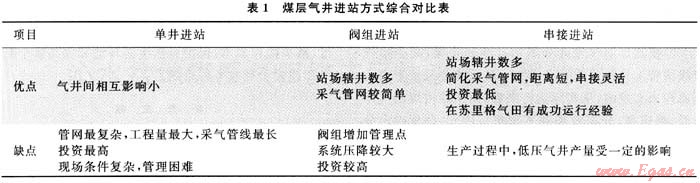

串接進站即把相鄰的幾口氣井相互串接，氣井匯合后通過采氣干管進站^[5]，其工藝流程見圖5。自2005年以來，該方式在長慶的蘇里格氣田已經大量成功應用，目前，在蘇里格氣田采用串接方式的單井長度超過3000km，且運行良好。這種進站方式特點是簡化了采氣管網的建設，增加了集氣站轄井數量，串接靈活，采氣管線流量較大，流速較高，攜液能力強，相對壓降小，適應低壓、低產氣田的開發，大大提高了集氣站的轄井數量，簡化了采氣管網，降低了工程投資。3種方案綜合對比見表1。



最終煤層氣井進站模式選擇了串接進站方式。2008～2009年間，樊莊區塊共建設串接采氣管網230km，同時，根據地勢高差起伏大的實際特點，設置了低點排液裝置，以解決采氣管線冬季積液凍堵的問題。實踐證明單井串接方式能較好地適用于低壓低產的煤層氣井的進站，以該技術為代表的“煤層氣非金屬管線多井串接裝置”已經于2009年9月獲得國家實用新增發明專利。

    優化增壓方案的最終目標是降低增壓設施的工程建設投資額和增壓生產過程的運行費用，并使之有利于生產管理。優化工作的重點是增壓站的分散或集中設置，增壓點的位置，總壓比、壓縮機的級數和各級間的壓比分配，壓縮機的機型和動力配置等。在此重點介紹集中增壓和分散增壓兩種方案在煤層氣田的優化選擇。

   集中增壓，即區塊內在南區和北區分別設置1座集中增壓站，其他站場通過低壓集氣管線輸送至集中增壓站一次增壓滿足外輸壓力要求，然后輸送至中央處理廠。分散增壓，即區塊內各集氣站分別完成增壓，然后通過集氣管線輸送至中央處理廠進行二次增壓。

   對于集中增壓，根據氣田壓力系統的論證，結合各站的相對位置及管網長度，集氣站外輸壓力為0.05MPa，進集中增壓站壓力為0.02MPa，增壓后外輸壓力為1.2MPa，進中央處理廠壓力為1.0MPa。

   對于分散增壓，根據氣田壓力系統的論證，結合各站的相對位置及管網長度，進集氣站增壓前的最低壓力為0.05MPa，最遠端集氣站增壓后外輸壓力為1.4MPa，進中央處理廠壓力為1.0MPa。集中增壓方案15年全壽命費用現值折現高達500萬元，而分散增壓不僅投資低，而且集氣站增壓功率小，機組選型容易，運行靈活，集氣管網管徑較小。

   因此，采用了分散增壓，即集氣站和處理廠兩地增壓方式。

   樊莊區塊煤層氣井口的正常生產壓力為0.2～0.5MPa；而根據西氣東輸協議的相關規定，交氣地點為中央處理廠，交氣壓力為5.7MPa；根據采氣管線的長度及經濟壓降，確定采氣管線的進站壓力不低于0.08MPa。

   樊莊區塊的增壓工藝采用集氣站和處理廠“兩地增壓”，因此，區塊內需要確定的是集氣站的出站壓力，同時根據集氣干線的經濟壓降(集氣管線最長20km，流速8～10m/s，確定經濟壓降為0.2～0.4MPa)確定中央處理廠的進廠壓力。

   集氣站的出站壓力直接關系到集氣站和中央處理廠“兩地”增壓的壓比分配、“兩地”壓縮機組的投資及運行費用，對集輸管網管徑的影響較大，對降低地面工程投資起著重要作用。因此，設計了3種集氣站出站壓力方案：

    1) 集氣站壓縮機出口壓力為1.6MPa，進口壓力為0.05～0.08MPa，壓比為9.4～11.3；中央處理廠最低進廠壓力為1.2MPa，壓縮機進口壓力為1.1MPa，出口壓力為6.0MPa，壓比為5.1。

    2) 集氣站壓縮機出口壓力為1.4MPa，進口壓力為0.05～0.08MPa，壓比為8.3～9.9；中央處理廠最低進廠壓力為1.0MPa，壓縮機進口壓力為0.9MPa，出口壓力為6.0MPa，壓比為6.1。

    3) 集氣站壓縮機出口壓力為1.2MPa，進口壓力為0.05～0.08MPa，壓比為7.2～8.6；中央處理廠最低進廠壓力為0.8MPa，壓縮機進口壓力為0.7MPa，出口壓力為6.0MPa，壓比為8.7。

    以上3種方案對壓縮機組運行參數、管網投資及綜合對比，第2種方案技術經濟最合理，比第1種方案低3000萬元，比第3種方案低15500萬元，因此，最終確定采用第2種方案，集氣站壓縮機出口壓力為1.4MPa，進口壓力為0.05～0.08MPa，壓比為8.3～9.9；中央處理廠最低迸廠壓力為1.0MPa，壓縮機進口壓力為0.9MPa，出口壓力為6.0MPa，壓比為6.1。

    1) 加快煤層氣田標準化設計、模塊化建設的進程，以適應煤層氣田快速發展的要求。標準化設計是根據井站的功能和流程，設計一套通用的、標準的、相對穩定的指導性和可操作性文件^[6]，可以實現對主要設備、材料提前進行采購與組裝預配，以適應煤層氣田大規

模開發建設的需要。模塊化則是標準化的進一步深化，按不同的使用功能將井站內生產裝置分解為若干能獨立組合應用的模塊，再按組成不同生產規模的要求使每一種模塊的尺寸系列化。借鑒蘇里格氣田標準化設計的成功經驗，在煤層氣田全面實行標準化設計、模塊化建設，從根本上解決煤層氣場站選址晚、建期緊的實際問題，降低建設成本和安全風險，提高建設質量和施工效率。

    2) 提高煤層氣氣液分離和過濾的效果，減少集氣管線清管工作。目前的站內氣一液分離是采用重力沉降原理來實現的，從實際運行來看，由于站內煤層氣壓力低、流速高，分離效果并不理想。因此，合理確定分離器的結構，采用必要的內構件人為調整煤層氣在分離器內的流動狀態，使其有利于沉降過程的進行，提高分離效果，才能保證壓縮機高效運行和減少集氣管線清管工作。同時對于現場應用效果較好的設備如分離器、壓縮機等進行統一設置，以便于統一采購及維護氣田設備，加快煤層氣田的建設速度，提高煤層氣田開發效益。

    3) 加強數字化技術在煤層氣田的應用，創建數字化煤層氣大氣田^[7～8]。數字化技術的應用有利于全面整合數據資源，提高數據的完整性、準確性，增強采集、處理及應用的即時性，也正在改變著氣田集輸工程的建設和生產運行管理的工作方式。煤層氣田大都位于地形條件異常復雜的山區，應用數字化技術具有以下優勢：①數字化勘察技術，可以高效準確地完成集輸管道、工藝站場及周邊相當范圍內居民、建筑物的安全性評估，對站場選址、線路走向的確定、事故緊急預案的制訂將發揮傳統勘察手段不可比擬的作用；②通過數字化技術還可以將氣田各單井的井口數據傳輸到集氣站和總調度中心，實現數據監控、電子巡井、自動報警、遠程開(關)井等功能，達到精簡組織機構、降低勞動強度、減少操作成本、保護自然生態環境和提高整個煤層氣田建設管理水平的目的。

[1] 王紅霞，劉神，王登海.沁水盆地煤層氣地面工藝技術[J].天然氣工業，2008，28(3)：109-110.

[2] 王紅霞，陶永，楊艷，等.沁水盆地煤層氣田與蘇里格氣田的集輸工藝對比[J].天然氣工業，2009，29(11)：104-108.

[3] 賈琴芳，劉洪杰，張莉，等.丘東1^#天然氣處理裝置工藝優化研究[J].石油與天然氣化工，2009，38(5)：386-389.

[4] 郭景洲，沈健，王建成.國產氣體處理裝置的優化運行[J].石油與天然氣化工，2007，36(4)：285-287.

[5] 劉襪，王登海，楊光，等.蘇里格氣田天然氣集輸工藝技術的優化創新[J].天然氣工業，2007，27(5)：139-141.

[6] 劉禱，楊光，王登海，等.蘇里格氣田地面系統標準化設計[J].天然氣工業，2007，27(12)：124-125.

[7] 蘇建華.天然氣礦場集輸與處理[M].北京：石油工業出版社，2004.

[8] 吳慶倫，鄭忠云，舒玉春.大型氣田地面系統一體化控制方案可行性分析[J].石油與天然氣化工，2008，37(5)：448-452.



(本文作者：薛崗 許茜 王紅霞 王遇冬 楊光 西安長慶科技工程有限責任公司)
