計算LNG接收站周轉及儲備能力的數學模型

摘 要

摘要：科學確定LNG接收站的周轉及儲備能力、明確LNG儲備天數，有助于合理進行LNG接收站戰略規劃、科學調配LNG船運資源及LNG接收站的儲存資源。為此，分析了LNG接收站儲備能力的影
摘要：科學確定LNG接收站的周轉及儲備能力、明確LNG儲備天數，有助于合理進行LNG接收站戰略規劃、科學調配LNG船運資源及LNG接收站的儲存資源。為此，分析了LNG接收站儲備能力的影響因素，針對LNG接收站系統的離散混合特性，將離散事件建模方法中的庫存系統模型作為理論依據，結合LNG接收站的供需特點，對經典的庫存系統模型進行擴展及調整，建立了LNG接收站周轉能力數學模型、庫存水平數學模型和儲備能力數學模型。上述模型可模擬不同LNG船型、資源地、儲罐數量、外輸量條件下LNG接收站的儲備能力，為優選LNG供需調配方案及船期策略，合理選擇船型、安排船期、確定LNG儲罐數量提供了參考，對LNG接收站遠期規劃及功能定位的調整具有指導意義。
關鍵詞：LNG接收站；儲備能力；周轉能力；庫存水平；數學模型；影響因素
    科學確定LNG接收站的儲備能力、明確LNG儲備天數，對合理進行LNG接收站戰略規劃、科學調配LNG船運資源及接收站的儲存資源具有指導意義[1]。
1 LNG接收站周轉能力研究
    建立LNG接收站儲備能力數學模型，首先需要確定接收站的周轉能力，當其周轉能力大于計劃外輸量的情況下，接收站才具有儲備意義。預測各建設期LNG接收站的周轉能力，需建立LNG接收站周轉能力數學模型。由于LNG接收站的周轉能力與LNG接收站的庫存水平、LNG運輸船的卸船量、卸船間隔時間、LNG外輸工藝等諸多因素有關，可將LNG接收站的接收、存儲、外輸環節看成一個整體系統進行研究。從外輸和儲備的角度來講，LNG接收站系統類似于物流系統中的庫存系統，可引入離散事件建模方法中的庫存模型并結合LNG接收站的運行特點進行建模。
    針對LNG接收站的工藝流程及貿易特點，對離散事件建模方法中解決確定性庫存問題最常用的EOQ模型進行調整，建立了考慮周轉量最大的LNG接收站庫存系統的EOQ模型[2～3]：

式中Nx為單次卸船個數；Vdx為LNG運輸船抵港卸船量，m3；Txs為卸船間隔期的卸船起始時刻；Txx為卸船間隔期的卸船終止時刻；Vq為單次卸船間隔時間內產生的庫存，m3。

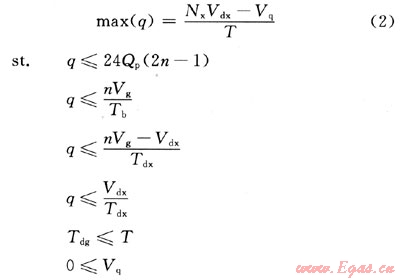

將日平均周轉量(q)帶入式(1)，將其轉換為日平均周轉量的極值問題：

式中q≤24Qp(2n-1)為低壓泵排量約束，Qp為低壓泵排量m3/d；n為儲罐數量m3/d；為儲罐容量約束，Vg為儲罐凈工作容量，m3，Tb為連續不可作業天數，d；為LNG儲罐剩余空間約束，Tdx為卸船時間，d；為LNG船容約束；Tdg≤T為卸船間隔時間約束，Tdg為單船最短卸船間隔時間，d。
    應用極值求解方法，可對該模型進行求解。
2 LNG接收站庫存水平數學模型
    在明確周轉能力的前提下，需預測任意時刻接收站的庫存水平，建立儲存水平數學模型。首先要研究任意時刻LNG接收站的庫存水平。LNG接收站的供氣需求通常是隨季節變化的，在秋冬季一個特定的時間段內需求開始逐漸增加，經一段時間增加至峰值后，需求開始下降，在春夏季需求降為最低?？筛鶕x散事件建模方法的季節性商品庫存系統模型進行建模。
    從宏觀層面來講，LNG接收站的庫存水平與供貨及需求有關，通常采用天然氣管網供氣負荷預測方法來確定天然氣的需求率。但由于LNG供貨渠道的特殊性，即LNG接收站的原料供應通常采用長期合同的方式，即使是現貨貿易最少也需在數月之前簽訂合同，因此LNG接收站的機動性也存在一定的狹義相對性。故討論的LNG接收站儲備能力除了極限情況下(比如戰略需要)以外，是指在保證LNG接收站正常運轉的前提下的儲備能力。現將一供氣負荷的經典函數帶入季節性商品的庫存控制模型，建立LNG接收站季節性庫存水平模型。
    根據天然氣的需求特點，令T為“季節”周期，在這種情形下，區間[0，T)內的需求率函數如下：
    DL(u)=Bu(T-u)m-1+C  (0≤u≤T，0＜C)    (3)
式中m＞1且為整數；B＞0，表示需求的尺度參數；C為最低需求，LNG的需求率通常要滿足一個最低水平，C一般不為0。

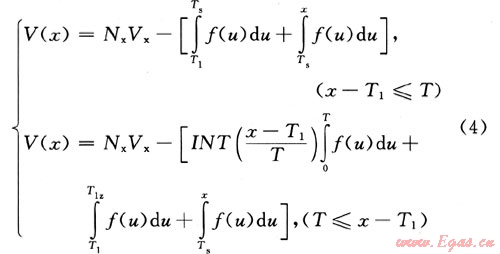

將需求率函數帶入庫存水平模型，可得任意時刻x處的LNG接收站庫存水平：

式中V(x)為任意時刻LNG接收站庫存水平，m3；Nx為LNG運輸船量，m3；T1為第一次運輸船卸船開始時刻；Ts為所求時刻所屬“季節”期起始時刻；T1z為第一次運輸船卸船開始時刻所屬季節期的終止時刻。
3 LNG接收站儲備能力數學模型
    LNG接收站的儲備庫存取決于庫存水平與日常供氣消耗之差。建立LNG接收站儲備能力數學模型以儲備能力最大、訂貨策略(卸船間隔時間)最優作為求解目標[4]。任意時刻LNG接收站的儲備庫存函數表示如下：
    Ve(x)=V(x)-Q-Vgl    (5)
式中Q為日常供氣消耗量，m3；Vc(x)為接收站儲備庫存，m3；Vgl為接收站最低操作容積，m3。

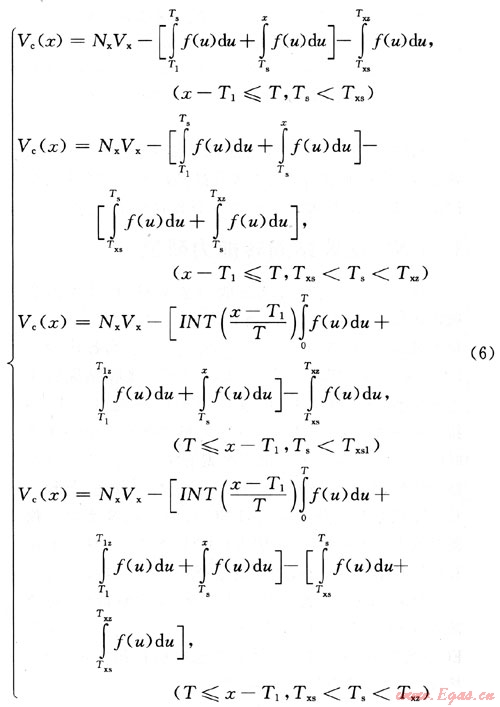

    將式(4)帶入式(5)，則任意時刻LNG接收站的儲備庫存數學模型如下：

式中Txs為所求時刻所屬卸船間隔期的卸船起始時刻；Txz為所求時刻所屬卸船間隔期的結束時刻，即下一次卸船作業的開始時間。

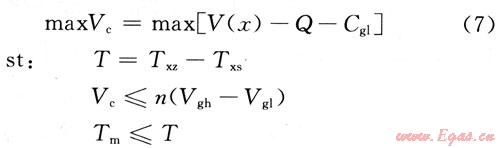

按Bellman最優化原理可得到求解該問題的動態規劃模型[5]：

式中T為卸船間隔時間，d；Vgh為儲罐最高工作容積，m3；Vgl為儲罐最低工作容積，m3；Tm為最大日平均外輸量對應的卸船間隔時間，d。
儲備時間可表示如下：

式中tc為儲備時間，d；qc為外輸氣量，m3/d。
4 實例計算

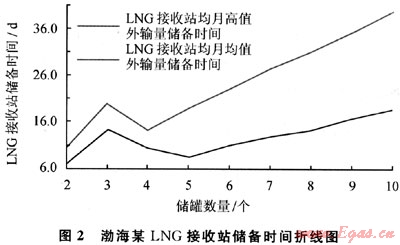

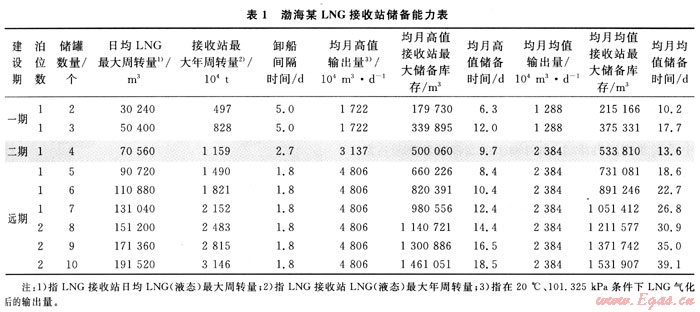

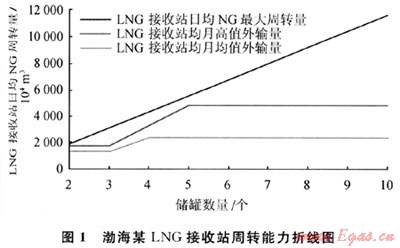

    現以澳大利亞為資源地，以14.7×104m3LNG運輸船為例，將渤海某LNG接收站各建設期規劃的儲罐數量、LNG日均外輸量、儲罐工作容積以及約束條件等基礎參數帶入數學模型，預測各建設期的周轉能力和儲備能力，各建設期各儲罐數量條件下的均月均值儲備庫存、均月均值儲備時間、均月高值儲備庫存、均月高值儲備時間。預測結果見表1，LNG接收站周轉能力與儲罐數量的變化關系見圖1，LNG接收站儲備時間與儲罐數量的變化關系見圖2。


5 結論
1) LNG接收站的接收、存儲、外輸系統屬于生產物流系統，可運用離散事件系統方法的庫存系統模型對其進行模擬。以周轉量最大作為建模目標，對經典的EOQ模型進行調整，建立了考慮周轉量最大的LNG接收站庫存系統EOQ模型，利用該模型和極值求解方法可計算接收站的周轉能力。該模型的建立，為LNG運輸船船型選擇、船期確定、LNG接收站工程改擴建提供了參考依據，可為LNG接收站儲備能力數學模型提供約束條件。
   2) 以LNG貿易特點，供應方式，天然氣需求隨季節變化規律為研究依據，對LNG接收站的儲存規律進行分析。參考經典季節性商品的庫存控制模型，結合接收站庫存變化特點，建立了LNG接收站季節性庫存水平模型，在此基礎上，確定了LNG接收站儲備能力數學模型。該模型的建立，為供需調配方案的優選，船期策略的選擇提供了幫助。
   3) 由模擬結果可知，接收站的儲備庫存與儲罐數量成正比，在周轉量一定的情況下，儲備時間與儲罐數量成正比，與周轉量成反比。
參考文獻
[1] 徐烈，徐永生，李兆慈，等.我國液化天然氣(LNG)的陸地儲存與運輸[J].天然氣工業，2002，22(3)：89-91.
[2] 顧啟泰.離散事件系統建模與仿真[M].北京：清華大學出版社，1999.
[3] J朋克思.離散事件系統模擬[M].北京：清華大學出版社，1988.
[4] 王亞超.生產物流系統建模與仿真——Witness系統及應用[M].北京：科學出版社，2006.
[5] 席少霖，趙風治.最優化計算方法[M].上海：上?？茖W技術出版社，1983.

(本文作者：鄭云萍1 李薇1 李偉2 章哲華2 1.西南石油大學石油工程學院；2.中石油LNG接收站項目經理部)
