熱電熱泵相變蓄熱裝置原理及性能實驗

摘 要

摘要：探討了熱電熱泵相變蓄熱裝置的工作原理。對熱電熱泵相變蓄熱裝置蓄熱、放熱工況下相變材料(石蠟)溫度、狀態的變化及制熱性能系數進行了分析。實驗條件下，相變材料的相變
摘要：探討了熱電熱泵相變蓄熱裝置的工作原理。對熱電熱泵相變蓄熱裝置蓄熱、放熱工況下相變材料(石蠟)溫度、狀態的變化及制熱性能系數進行了分析。實驗條件下，相變材料的相變過程明顯，蓄放熱效果理想。蓄熱階段，余熱熱源溫度為32℃、工作電壓為8V時，制熱性能系數達到2.2；放熱階段，被加熱冷風溫度為25℃、工作電壓為4V時，制熱性能系數達到5.6。
關鍵詞：相變蓄熱；熱電熱泵；主動蓄熱(放熱)；熱電芯片
Principle and Performance Test of Thermoelectric Heat Pump Phase Change Heat Storage Device
ZHANG Ling，XU Min，LIU Zhong-bing，ZHANG Xiao-jie
Abstract：The working principle of thermoelectric heat pump phase change heat storage device is introduced. The temperature，state variation and heating performance coefficient of phase change material(paraffin)under heat storage and release working conditions are analyzed. The phase change process of the material is obvious with ideal heat storage and release effect under the experimental condition. The heating performance coefficient is 2.2 when the temperature of residual heat source is 32℃ and the working voltage is 8V in the heat storage stage. The heating performance coefficient is 5.6 when the temperature of heated cold air is 25℃ and the working voltage is 4V in the heat release stage.
Key words：phase change heat storage；thermoelectric heat pump；active heat storage/release：thermoelectric chip
1 概述
   相變蓄熱是利用蓄熱材料的物態變化儲存熱能，與顯熱蓄熱相比具有蓄熱密度高、充釋熱溫度穩定等優點，受到了普遍關注[1～3]。為實際應用和研究的需要，研究者們設計了不同結構的相變蓄熱裝置。Shamsundar等人[4]設計了一種殼-管式蓄熱換熱器，并對其進行蓄放熱實驗研究。Banaszek等人[5]對采用螺旋式結構的相變蓄熱裝置進行了理論與實驗研究。呂其崗等人[6]及Bogdan等人[7]分別設計了蓄熱式的熱管換熱器。王增義等人[8]借鑒了熱管在蓄熱方面的理論與應用，設計了一套熱管式相變蓄熱換熱器，并進行了詳細的實驗研究。
    為改善相變蓄熱裝置的蓄放熱特性，國內外學者設計了各種結構形式的相變蓄熱裝置，并在提高相變材料傳熱性能方面做了很多工作[9～14]。但不難發現上述相變蓄熱裝置都是被動式的，一方面，只能通過余熱熱源與相變材料之間的溫差被動蓄熱，因此并不適用于低溫余熱回收利用；另一方面，在余熱回收過程中，被動式的相變蓄熱裝置不能根據余熱排放的時間和強度適時調整蓄熱速率，以充分回收余熱，提高回收效率，在熱能釋放的過程中，不能按照能源使用端的要求實現熱能的主動釋放。
    考慮到被動式相變蓄熱裝置的局限，本文結合熱電制冷(制熱)技術，設計了一種熱電熱泵相變蓄熱裝置，該裝置可以實現主動蓄放熱，為余熱回收、電力的移峰填谷、將間斷能源(如太陽能、風能等)轉化為連續能源等提供了新途徑。
2 工作原理及裝置結構

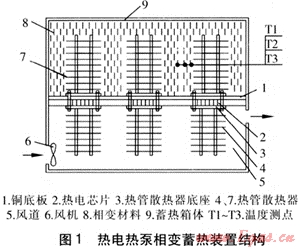

    熱電熱泵以消耗一部分電能為代價，把環境介質如水、空氣等儲存的熱量從溫度低的一端(冷端)移到溫度高的一端(熱端)。根據熱電制熱原理，在熱電熱泵冷熱端溫差較小時，特別是當冷端溫度高于熱端溫度時，熱電熱泵的制熱性能系數相應提高。熱電熱泵相變蓄熱裝置的結構見圖1。


    蓄熱階段，通過輸入少量的電能，經過熱電芯片的熱泵作用把余熱以潛熱和少部分顯熱的形式儲存在相變材料中。在蓄熱過程中，根據余熱排放時間和強度，通過調節輸入熱電芯片的電壓，調節裝置的蓄熱速率實現主動蓄熱，以充分回收余熱。蓄熱完成以后，通過改變輸入熱電芯片電流的方向，輸入少量的電能，可把儲存在相變材料中熱能釋放出來。放熱速率可以通過改變輸入電壓進行調節，以滿足能源使用端的需求。文獻[15]詳細介紹了熱電熱泵的各種性能參數的計算式，并指出提高熱電熱泵效率有3種途徑：提高熱電材料優值系數；減小熱電元件的工作溫差；適當提高冷熱端工作溫度。其中優值系數綜合了熱電材料的電學和熱學兩方面的因素，目前，工程上可應用的熱電材料的優值系數范圍為(1.5～3.0)×10-3K-1。在冷熱端溫差小于50℃時，單級熱電熱泵制熱性能系數為1.5～7.0，在級聯的情況下，還可以獲得更大的制熱性能系數[15]。
    實驗中選用的相變材料為相變儲能專用石蠟(35號)，正構烴含量大于90%，相變溫度為35℃。熱電芯片型號為TEC1-12706，最大工作電壓、電流分別為15.4V、6A，最大溫差為60℃。共選用6片熱電芯片，每2片一組，每組熱電芯片冷熱端各采用一個熱管散熱器。蓄熱箱體采用1mm厚的鍍鋅鋼板制作，銅底板采用1.2mm厚的紫銅板。為了減少散熱損失，蓄熱箱體采取保溫措施。
熱電熱泵相變蓄熱裝置工作過程為：熱電熱泵相變蓄熱裝置的冷熱端會隨著工況的不同而相互轉換。蓄熱工況下，含有低溫余熱的介質經過風機與熱管散熱器4(冷端)換熱，經熱電熱泵作用后產生的熱量經過熱管散熱器7(熱端)將石蠟融化，將熱量以大量潛熱和少量顯熱的形式儲存在相變材料中。放熱工況下，電流轉向，冷熱端互換，輸入少量的電能強化儲存在相變材料中熱能的釋放，這時取熱流體在風機的作用下與熱管散熱器4(熱端)換熱升溫后排出。溫度測點的具體布置見圖1。
3 實驗結果及分析
3.1 蓄熱過程
    ① 測點溫度的變化

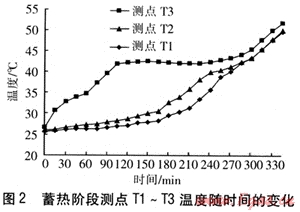

    工作電壓為8V，余熱熱源溫度為32℃時，蓄熱階段測點T1～T3溫度隨時間的變化見圖2。由圖2可知，在蓄熱開始時期，測點T3處的石蠟吸收熱量后溫度有明顯的升高。在達到相變溫度(35℃)前，石蠟主要呈固態，石蠟從熱管壁吸收的熱量主要用于其自身溫度的提高，以顯熱的形式儲熱。

    經過約60min石蠟開始發生相變。進入相變階段后，測點B處的石蠟溫度迅速升高，隨著相變過程的進行，熱管翅片與固態石蠟之間出現液相層，從而出現自然對流傳熱。
    在60～100min內，測點T3處的石蠟相變過程完成。由于這個時間段內自然對流傳熱強度很弱，石蠟內部傳熱方式仍然以導熱為主，因此測點T1、T2附近的石蠟未達到相變溫度，測點T3處石蠟的溫度持續上升，與T1、T2處的溫差進一步增大。
    在100～260min內，隨著測點T3處石蠟融化量的增加，熱管翅片與固態界面之間的距離加大，使浮升力的影響逐漸增大，自然對流傳熱的作用漸漸得到加強[16]，內部傳熱情況大大改善，測點T3的溫度曲線進入了一段比較平緩的階段，蓄熱過程穩定進行。期間測點T1、T2處的石蠟先后達到相變溫度，開始融化。最后蓄熱箱內石蠟完全相變，進入顯熱蓄熱階段，測點T1～T3的溫度曲線急劇上升，蓄熱過程完成。
    ② 余熱熱源溫度對冷熱端溫差的影響

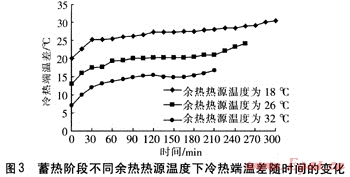

    根據熱電熱泵原理，冷熱端溫差對熱電熱泵制熱性能有重要影響，冷熱端溫差越小，制熱性能系數越大。余熱熱源溫度的改變使得冷端的換熱條件發生改變，這也必將改變熱電熱泵相變蓄熱裝置的冷熱端溫差，進而影響熱電熱泵的制熱性能。蓄熱階段，不同余熱熱源溫度下冷熱端溫差隨時間的變化見圖3。由圖3可知，余熱熱源溫度越高，冷熱端溫差越小。


   ③ 余熱熱源溫度對制熱性能系數的影響
   由實驗結果可知：余熱熱源溫度為18℃時，冷熱端溫差為20.20～30.95℃，制熱性能系數為1.52～1.14；余熱熱源溫度為26℃時，冷熱端溫差為12.55～23.20℃，制熱性能系數為1.86～1.51；余熱熱源溫度為32℃時，冷熱端溫差為6.50～17.3℃，制熱性能系數為2.23～1.71。可以看出，余熱熱源溫度越高，冷熱端溫差越小，制熱性能系數越大。
3.2 放熱過程
   ① 測點溫度的變化

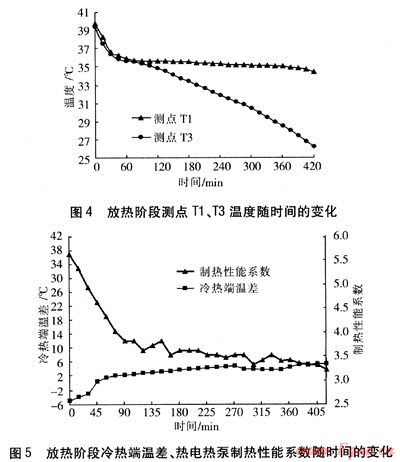

   工作電壓為4V，被加熱冷風溫度為25℃時，放熱階段測點T1、T3溫度隨時間的變化見圖4。由圖4可知，放熱過程開始階段，測點T1，T3處石蠟溫度迅速下降，這是相變材料的顯熱釋放階段。
    經過約50min，石蠟溫度逐漸接近相變溫度(35℃)，隨后進入相變凝固階段，這一階段溫度曲線的變化平緩，為潛熱釋放階段。至80min時，測點T3附近的石蠟相變凝固后，溫度開始下降。此后由于測點T3附近的石蠟已經凝固，因此溫度下降速度較快。而測點T1位于兩熱管中心處位置，因此這一階段仍為潛熱釋放階段，測點T1的溫度曲線保持在35℃左右。測點T1處石蠟溫度下降到35℃以下時，表明相變凝固已經基本完成，放熱過程終止。

    ② 制熱性能系數隨時間的變化
放熱階段冷熱端溫差、熱電熱泵制熱性能系數隨時間的變化見圖5。
    由圖5可知，放熱開始后，冷熱端溫差迅速增大，這是由于此階段石蠟放出顯熱，使得冷端溫度迅速下降。隨著放熱過程的進一步進行，進入潛熱釋放階段，此時冷端溫度下降趨勢比較平緩。制熱性能系數隨著冷熱端溫差的增大減小，變化范圍為5.6～3.2。
4 結論
    ① 在蓄熱、放熱階段，石蠟相變過程明顯且持續時間較長，充分證明了熱電熱泵相變蓄熱裝置具有一定蓄放熱能力。
    ② 余熱熱源溫度是影響熱電熱泵相變蓄熱裝置性能的重要因素，余熱熱源溫度越高，冷熱端溫差越小，蓄熱時間越短。因此，在允許的范圍內適當提高余熱熱源溫度可以提高熱電熱泵的制熱性能系數。
    ③ 放熱階段熱電熱泵的制熱性能系數隨著冷熱端溫差的減小而增大?？刂评錈岫藴夭钍潜ＷC熱電熱泵有較大的制熱性能系數的前提。
④ 由于實現了主動蓄放熱，在蓄熱和放熱過程中，換熱強度和換熱時間的控制比傳統被動式蓄熱裝置有很大的改善。
參考文獻：
[1] KHUDHAIR A M，FARID M M.A review on energy conservation in building applications with thermal storage by latent heat using phase change materials[J].Energy Conversion and Management，2004，(45)：263-275.
[2] FARID M M，KHUDHAIR A M，RAZACK S A K，et al. A review on phase change energy storage：materials applications[J].Energy Conversion and Management，2004，(45)：1597-1615.
[3] SHARMA A，TYAGI V V，CHEN C R，et al. Review on thermal energy storage with phase change materials and applications[J].Renewable and Sustainable Energy Reviews，2009，(2)：318-345.
[4] SHAMSUNDAR N，SRINIVASAN R. Analysis of energy storage by phase change with an array of cylindrical tubes[A].Thermal storage and heat transfer in solar energy systems；proceedings of the winter annual meeting[C].New York：American Society of Mechanical Engineers，1978.35-40.
[5] BANASZEK J，DOMAFISKI R，REBOW M，et al. Experimental study of solid-liquid phase change in a spiral thermal energy storage unit[J].Applied Thermal Engineering，1999，(19)：1253-1277.
[6] 呂其崗，吳豐，司秀麗.風力致熱系統中的一種新型具有“彈性”的熱管貯熱裝置[J].新能源，1992，(1)：11-13.
[7] BOGDAN H，DUMITRASCU G，POPESCU A. Mathematical models for the study of solidification within a longitudinally finned heat pipe latent heat thermal storage system[J].Energy Conversion and Management，1999，(40)：1765-1774.
[8] 王增義，劉中良，馬重芳.熱管式相變蓄熱換熱器儲/放能過程中傳熱特性的實驗研究[J].工程熱物理學報，2005，(6)：989-991.
[9] ETYOUNEY H M，ALATIQI I，AI-SAHALI M，et al. Heat transfer enhancement by metal screens and metal spheres in phase change energy storage systems[J]. Renewable Energy，2004，(29)：841-860.
[10] SARI A，KARALPEKLI A. Thermal conductivity and latent heat thermal energy storage characteristics of paraffin/expanded graphite composite as phase change material[J].Applied Thermal Engineering，2007，(27)：1271-1277.
[11] SHAIKH S，LAFDI K. Effect of multiple change materials(PCMs)slab configurations on thermal energy storage[J].Energy Conversion and Management，2006，(47)：2103-2117.
[12] RIFFAT S B，MA X. Thermoelectric：a review of present and potential applications[J].Applied Thermal Engineering，2003，(23)：913-935.
[13] LI T，TANG G F，GONG G C，et al. Investigation of prototype thermoelectric domestic-ventilator[J].Applied Thermal Engineering，2009，(29)：2016-2021.
[14] LIU Z B，ZHANG L，YANG Z A，et al. Experimental study of thermoelectric heat pump water heater with exhaust heat recovery from kitchens[J].journal of human university，2009，(36)：131-135.
[15] 鐘廣學.半導體制冷器及其應用[M].北京：科學出版社，1989.
[16] 徐德勝.半導體制冷與應用技術[M].上海：上海交通大學出版社，1992.

(本文作者：張泠 徐敏 劉忠兵 張曉潔 湖南大學 土木工程學院 湖南長沙 410082)
