城鎮燃氣雷電防護技術規范——氣象推薦標準 109-2021

摘要

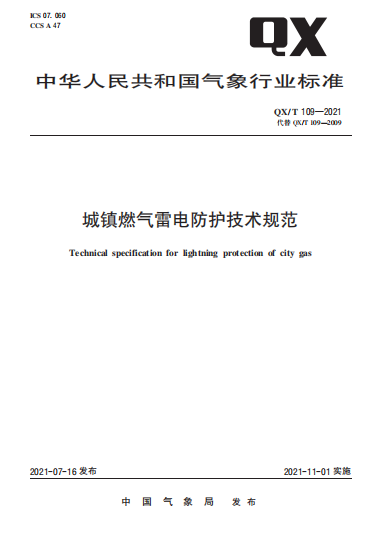

城鎮燃氣雷電防護技術規范QX/T 109-2021

城鎮燃氣雷電防護技術規范QXT 109-2021
本文件代替QX/T 109—2009《城鎮燃氣防雷技術規范》。與QX/T 109—2009相比,除結構調整和編輯性改動外,主要技術變化如下:
——修改了防護原則的一般性規定(見第4章,2009年版的第4章)﹔
——修改了建(構)筑物防雷分類的規定(見5.1.1,2009年版的5.1.1) ;
——增加了具有爆炸危險的建(構)筑物防雷分類的規定(見5.1.2);
——刪除了設備,管道防靜電的規定(見2009年版的5.1.2);
——刪除了防雷安全距離的規定(見2009年版的5.1.3 );
——修改了燃氣場站設施直擊雷防護的規定(見5.1.3,2009年版的5.2.1);
——刪除了電氣和電子系統所在建筑物直擊雷防護的規定(見2009年版的5.1.4);
——修改了爆炸危險區設備接地線與接地體連接的規定(見5.1.4,2019年版的7.2);—修改了雷電防護、電氣和電子系統共用接地的規定(見5.1.5,2009年版的5.1.5) ;
——將“儲罐區”修改為“儲罐”(見5.2.2009年版的5.2>;
——細化了儲罐直擊雷防護的規定(見5.2.1,2009年版的5.2.2、5.2.3) ;
——刪除了鋼儲罐接地電阻的規定(見2009年版的5.2.5);
——將“調壓裝置區”修改為“工藝設施”(見5.3,2009年版的5.3);
——增加了金屬設備,框架﹑管道等金屬物接地的規定(見5.3.1);
——增加了金屬靜設備接地的規定(見5.3.2);
——增加了機器設備和電動機接地的規定(見5.3.3 ) ;
——增加了進出建筑物燃氣金屬管道與墻體內金屬導體的距離的規定(見6.1.5);
——增加了地下燃氣金屬管道進行陰極防腐時雷電防護的規定(見6.1.6);
——-將“引入場站的燃氣金屬管道”修改為“進出場站的燃氣金屬管道”(見6.2,2009年版的6.4);
——修改了沿建筑外墻豎直敷設燃氣金屬管道時等電位連接的規定(見6.3.6,2009年版的6.3.2);
——刪除了埋于地下的金屬跨接線的規定(見2009年版的6.5.1) ;
——增加了低壓供電電源接地形式的規定(見7.1);
——細化了低壓配電系統電涌保護器選擇和使用的規定(見7.4、7.5,2009年版的7.1.2);
——刪除了電氣設備接地裝置與獨立避雷針接地裝置分開設置的規定(見2009年版的7.3);
——增加了過電流保護器件的規定(見7.6);
——增加了備用芯線接地的規定(見8.1,2009年版的8.1.1);
——增加了直流電源電子系統設備安裝電涌保護器的規定(見8.3);-增加了光纜金屬護層,金屬擋潮層、金屬加強芯接地的規定(見8.4);
——增加了儲罐上電子系統設備與罐體等電位連接的規定(見8.6);
——增加了“檢測與維護”一章(見第9章);
——刪除了附錄B生產的火災危險性分類(見2009年版的附錄B);
——增加了附錄C雷電防護等電位連接導體的最小截面積(見附錄C)。
