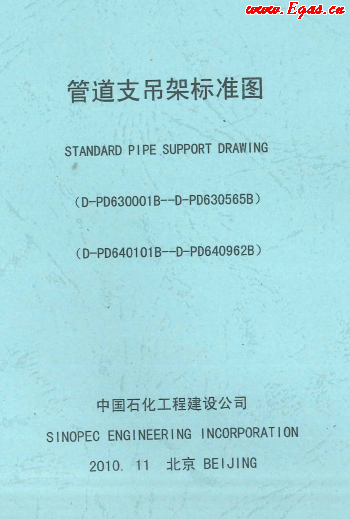

管道支吊架標準圖D-PD630001B-2010

1 總則

本技術條件適用于鋼制鋼性管架及其構建的制造，

2 材料

2.1制造管架用起的材料應有質量合格證明，否則應按照相應標準抽樣檢驗合格后方可使用，

2.2標準件及其他通用零部件應符合有關標準要求，

3 制造

3.1 鋼板及型材宜采用機械下料，當采用氣割下料時，切口應經過打磨。

3.2 除注明者外，冷成形的內倒彎曲半徑為0.5 倍板厚J 但不得小于5 毫米，否則應采用熱成形，

3.3 全部管托應成套整體供貨，不可在現場預制或拆成散件創造，

3.4螺栓孔應鉆孔，不應用氣割開孔，

3.5 自由尺寸的允許偏差按GB1804 IT14 級精度制造，

3.6 非標準件的普通螺紋按GBl96及GB197 8G級精度制造，

3.7除注明者外，相鄰鉆孔間的允許偏差為±0.8毫米，

3.8 焊接采用電焊，焊條型號根據所焊材料確定與管道直接輝接時，應采用焊接管道的同型號焊條，對于其他一般構件的焊接推薦按下列規定選取焊條：

碳鋼采用T42-2，15CrMo采用TRCr1Mo17 ，不銹鋼采用TB18-8-2 ，

3.9 CrMo鋼的焊接應進行焊前衛焊后的熱處理，

3.10 除注明者外，所有焊縫均應采用連續焊，角焊縫#手腳高度按較薄焊件的厚度J 但不得小于5 毫米l

3.11 除注明外，本標準圖中所周尺寸均為mm

4 標記與防護

4.1除非另有說明碳鋼零件涂兩層防銹底漆，零件的螺紋部分應涂防銹油 并采取適當防護措施，

4.2 管架及其零件應注明編號或作出必要的標記，以防止混淆，

5 涂漆

5 .1應按照相關工程規定的要求進行涂漆
