一.功能及特點
本表計算流量可手動輸入，適合商業用戶的水力計算。
計算速度快。輸入數據可實時看到計算結果。
一次可計算一個最不利環路的水力計算。
可從xls直接導入數據，可導出xls。
二.使用介紹
本計算表由最上面是基本參數設置，中間是計算表，下面是一些功能按鈕。
1.基本參數設置
該處設置一些燃氣性質等參數；運動粘度、燃氣密度按實際情況填寫，具體請到混合氣體計算模塊根據當地氣質情況計算，一般情況下，運動粘度天然氣是14.1，液化氣是3.2；密度天然氣是0.75，液化氣是2.35左右；設計溫度按實際情況填寫；
氣源出口壓力填寫調壓箱的出口壓力，根據實際填寫，一般是2800-3200；
水力摩阻系數建議選擇“柯列伯洛克”這個公式在GB50028-2006的6.2.6-2條，阿里特蘇里公式一般手算采用，如果要和手算的結果對比，可采用，這個公式在GB50028-20006的附錄C，根據雷諾數分成三段計算摩阻系數。
2.水力計算表
該表中藍色表示程序的計算結果，白色是輸入區域，雙擊即可輸入數據。
用戶需要輸入表格的數據包括：
1）節點流量、同時工作系數：節點流量數即該節點增加的流量。同時工作系數按實際情況選取。工商水力計算一般取1；
2）管道外徑、壁厚、管道內壁當量絕對粗糙度；
3）管段長度。用來計算沿程阻力；
4）局部阻力：計算的方法按照規范，室內部分按實際計算，庭院部分可按比例計算。用來計算局部阻力；
5）高差。用來計算附加壓頭；
輸入數據，結果即可實時計算出來并顯示在表格中；
3.功能按鈕區
導入數據（CSV）,導出數據（CSV）這兩個是導入導出文本文件的按鈕，CSV是一種文本數據庫的格式，結構簡單，但是很不穩定，不推薦使用。
導入數據（xls）,導出數據（xls）這兩個是導入導出excel文件的按鈕，可以將計算結果存下來，方便以后查看。
清空數據時為了再次計算快速清除界面數據用的，清空之前，建議先導出數據；基本參數設置區域的數據不會清空；
局部阻力系數表列出了常用的局部阻力系數值，本表見《建筑燃氣設計手冊》278頁；
不均勻系數法是按用氣量指標計算用氣量的方法，后面有專門介紹；
預選管徑計算可對管徑預選起到指導作用，這里的表壓是指管段的平均壓力，低壓管道經濟流速推薦2-5m/s，預選管徑工具只能用在較短的管道上作為管徑參考；
常用燃氣設備用氣量查詢列出了常用燃具的用氣量，后面另有專門介紹。
三.工商用戶水力計算舉例
和居民水力計算類似，工商用戶水力計算只有第一步計算流量部分略有不同，節點流量是指該節點增加的流量，節點流量=節點設備用氣量×同時工作系數；
商業用戶的同時工作系數根據實際使用情況選取；
（城鎮燃氣輸配及應用工程 張廷元 2007年7月第一版P301）給出了同時工作系數的參考：
1、中餐館（廳）或中餐廚房：N=0.7-0.9；(說明：燃氣用具臺數較多時取小值，較少時取大值。當燃氣用具數量≤3臺時，N宜按1計算)
2、小食坊、火鍋城等：N＝0.8；
3、西餐館（廳）或西餐廚房：N＝0.75-0.8；
4、咖啡館、咖啡屋：N＝0.7。
雖然書上給出了同時工作系數，但是實際計算中同時工作系數多取1計算；
其余計算步驟和居民水力計算完全相同，請到相應模塊查看。

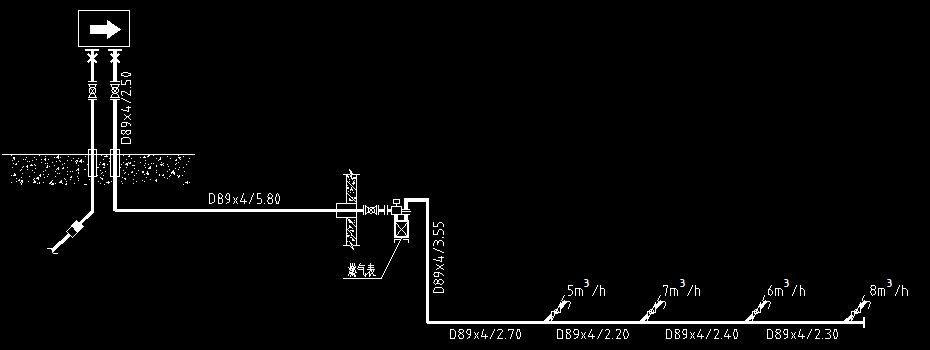

下面再舉一個完整的例子講解工商用戶水力計算的算法，已知有個用戶的管道系統圖如下：

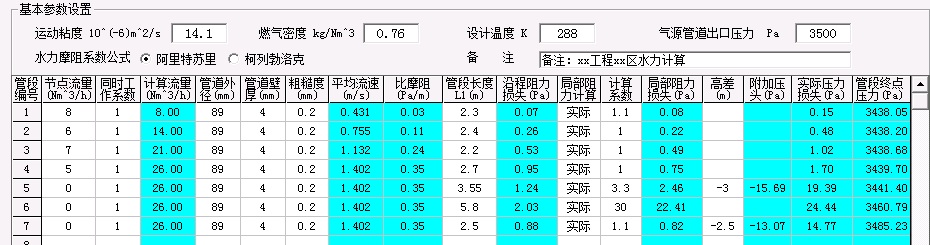

和居民水力計算步驟相同，計算時，選最遠端為最不利環路，本圖選最右邊開始計算。假設調壓箱出口壓力3500pa，燃氣表局部阻力系數30，根據本圖，將相關數據輸入計算表格如下：

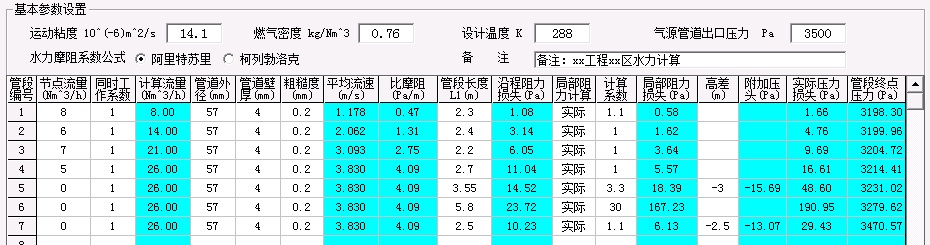

可以看出，各管段流速均偏小，總的阻力損失也很小，將管徑修改為DN50，重新計算如下：
鍋爐緩沖管校核根據文獻6、7、8的結論編寫，當顯示校核通過且大于100%表示校核成功。
四.參考文獻
1.《城鎮燃氣設計規范》（GB50028-2006）
2.《聚乙烯燃氣管道工程技術規程》（CJJ63-2008）
3.《建筑燃氣設計手冊》（中國建筑工業出版社）
4.《城鎮燃氣輸配及應用工程》 張廷元
5.《VisualBasic+SQL2000系統開發實錄》(電子工業出版社)
6.《關于燃氣鍋爐運行中意外切斷的分析》張建輝 趙俊德
7.《鍋爐房燃氣緩沖管段計算與調壓設備選擇》趙明光 趙耀宗
8.《大功率工業燃氣燃燒機前緩沖管段的計算與選擇》丁策 陳琢 彭知軍
