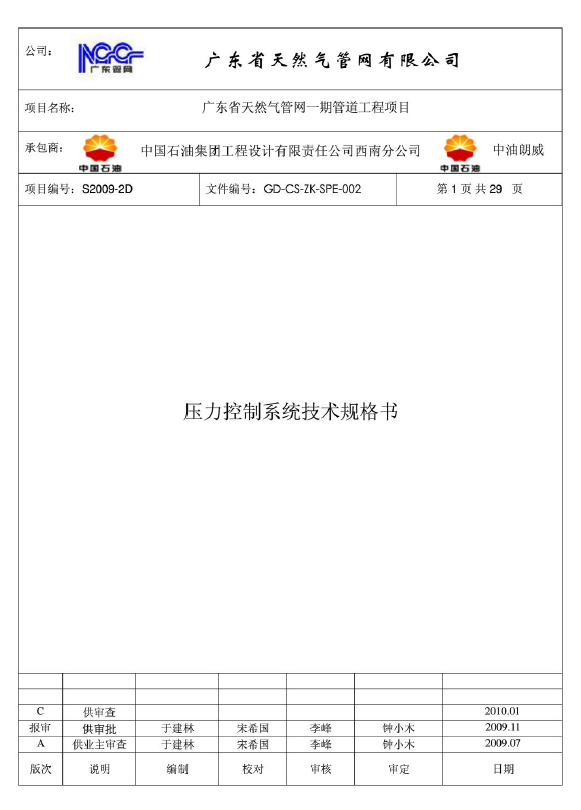

壓力控制系統技術規格書GD-CS-ZK-SPE-002:僅適用于廣東省天然氣管網一期管道工程項目

1 概述

1.1  工程概況

    本工程是"全省一張網" 的核心組成部分， 屬于廣東省天然氣管網近期( 2009年-2010年)和中期( 2011-2015年〉工程的一部分(即2009-2011年) ， 承接西二氣和川氣。沿線有12個天然氣用戶，主要為城市燃氣用戶。本工程線路總長約466.66km、共設2座首站(其中1座為壓氣站)、8座分輸站和2座末站， 21座截斷閥室。全線采用三層PE外防腐層， 共設置6座陰極保護站。

1.2  定義

    本技術規格書中所涉及的名稱定義如下：

項目：廣東省天然氣管網一期管道工程項目；

業主：廣東省天然氣管網有限公司；

設計單位：中國石油集團工程設計有限責任公司西南分公司；

供貨商：按照本技術規格書的要求為本項目提供或生產設備/材料的公司或廠家。

1.3  項目總體要求

3.1本技術規格書為壓力控制系統專用技術規格書，適用于廣東省天然氣管網一期管道工程項目，是站場通往下游用戶的管線上設置的天然氣壓力控制系統及其相關設備、附件等的設計、制造、選用材料、集成裝配、檢驗、試驗、包裝、運輸、培訓和提交文件等提出的最低技術要求。該壓力控制系統將采用“成橇打包”方式供貨，提供的調壓橇主要包括自力式安全切斷閥、自力式監控調壓閥、電控自力式工作調壓閥、專用的壓力控制器、壓力控制柜以及配套的相關儀表、設備等。

3.2壓力控制系統是一個“交鑰匙”工程，供貨商應對壓力控制系統的設計、制造、組裝、系統集成、工廠試驗、現場安裝、調試、投產以及包裝運輸、培訓、備品備件供應、售后服務等負全部責任。供貨商應負責協助SCADA系統供貨商完成壓力控制系統與站控系統的通信和信息交換，同時還應負責完成與壓力控制系統相關的輔助設備的安裝、調試及數據通信等工作。

3.3壓力控制系統的詳細技術數據在相應的數據表（GD-CS-ZK-DAT-002）中列出，供貨商應根據本技術規格書和相應的數據表的要求向業主供貨。

1.4 現場條件

1.4.1 安裝場所
