城鎮燃氣設計規范(2020年版）國標50028-2006正文及條文說明在線閱讀

摘要

城鎮燃氣設計規范(2020年版） GB50028-2006正文及條文說明在線閱讀：現批準《城鎮燃氣設計規范》GB 50028－2006 局部修訂的條文，自2020年6月1日起實施。經此次修改的原條文同時廢止。

附錄C 燃氣管道摩擦阻力計算

C.0.1 低壓燃氣管道：
根據燃氣在管道中不同的運動狀態，其單位長度的摩擦阻力損失采用下列各式計算：
1 層流狀態：Re≤2100 λ＝64/Re

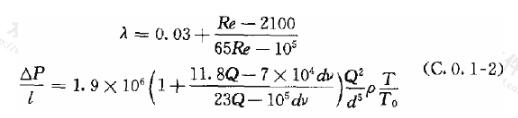

2 臨界狀態：Re＝2100～3500

3 湍流狀態：Re＞3500

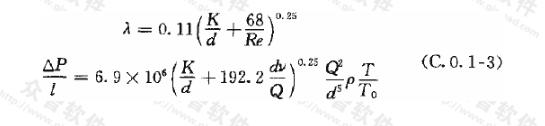

1）鋼管：

2）鑄鐵管：

式中：Re——雷諾數；
              △P——燃氣管道摩擦阻力損失(Pa)；
              λ——燃氣管道的摩擦阻力系數；
              l——燃氣管道的計算長度（m）；
              Q——燃氣管道的計算流量（m³/h）；
              d——管道內徑（mm）；
              ρ——燃氣的密度（kg/m³）
              T——設計中所采用的燃氣溫度（K）；
              T₀——273.15(K)
              v——0℃和101.325KPa時燃氣的運動黏度(m²/s)
              K——管壁內表面的當量絕對粗糙度，對鋼管：輸送天然氣和氣態液化石油氣時取0.1mm；輸送人工煤氣時取0.15mm。
C.0.2次高壓和中壓燃氣管道：
    根據燃氣管道不同材質，其單位長度摩擦阻力損失采用下列各式計算：

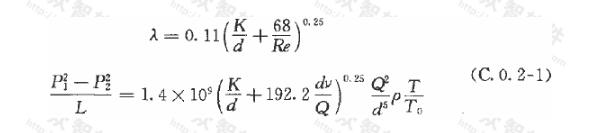

1 鋼管：
